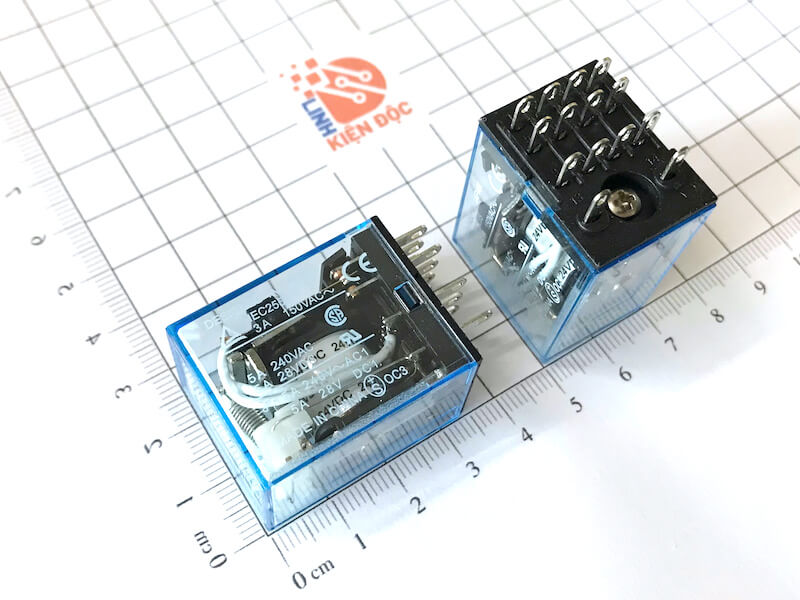

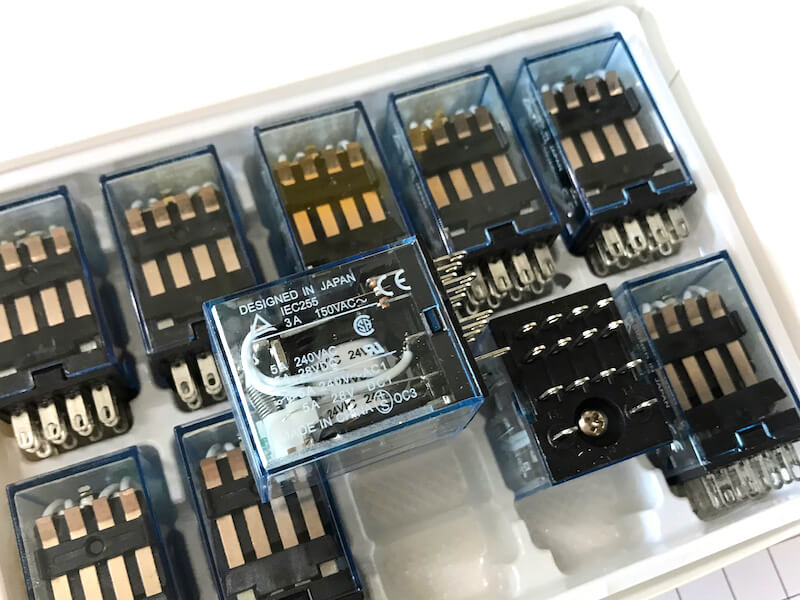

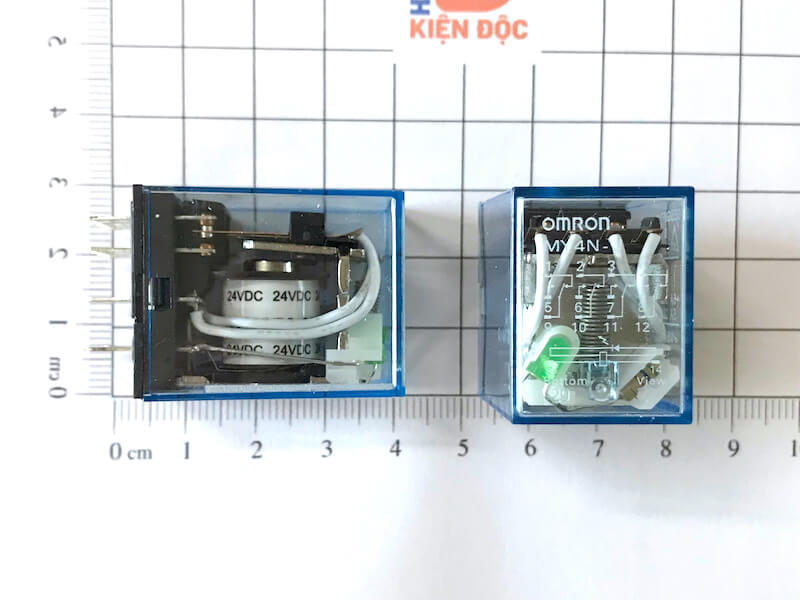

MY4NJ DC24V Relay Omron trung gian 5A 24V 4 cặp NO/NC 14 chân chính hãng

<h2 data-start=”298″ data-end=”322″>Giới thiệu chung</h2>
<p data-start=”323″ data-end=”632″>Relay MY4NJ là loại relay trung gian <strong data-start=”360″ data-end=”398″>4 cực chuyển đổi (4PDT – 4 Form C)</strong>, thường được sử dụng trong các mạch điều khiển điện công nghiệp, PLC, và hệ thống tự động hóa. Với điện áp cuộn dây điều khiển AC110V và khả năng chịu tải dòng cao, MY4NJ mang lại sự an toàn, ổn định và tuổi thọ cao trong vận hành.</p>

<ul>
<li data-start=”98″ data-end=”147″>
<p data-start=”100″ data-end=”147″><strong data-start=”100″ data-end=”113″>3A 150VAC</strong> → chịu tải AC ở 150V tối đa 3A.</p>
</li>
<li data-start=”148″ data-end=”213″>
<p data-start=”150″ data-end=”213″><strong data-start=”150″ data-end=”169″>5A 240VAC (AC1)</strong> → chịu tải AC thuần trở ở 240V tối đa 5A.</p>
</li>
<li data-start=”214″ data-end=”277″>
<p data-start=”216″ data-end=”277″><strong data-start=”216″ data-end=”234″>5A 28VDC (DC1)</strong> → chịu tải DC thuần trở ở 28V tối đa 5A.</p>
<p data-start=”623″ data-end=”669″>Relay này dùng an toàn nhất cho:</p>

<ul data-start=”670″ data-end=”790″>
<li data-start=”670″ data-end=”700″>
<p data-start=”672″ data-end=”700″><strong data-start=”672″ data-end=”697″>AC 220–240V, dòng ≤5A</strong>.</p>
</li>
<li data-start=”701″ data-end=”729″>
<p data-start=”703″ data-end=”729″><strong data-start=”703″ data-end=”726″>DC 24–28V, dòng ≤5A</strong>.</p>
</li>
<li data-start=”730″ data-end=”790″>
<p data-start=”732″ data-end=”790″>Nếu điện áp DC cao hơn → dòng tải phải giảm xuống (≤3A).</p>
</li>
</ul>
</li>
</ul>
<img class=”aligncenter size-full wp-image-152231″ src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/MY4NJ-12V-1.jpg” alt=”” width=”800″ height=”600″ />

<img class=”size-full wp-image-152230″ src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/MY4NJ-12V.jpg” alt=”” width=”800″ height=”600″ /> MY4NJ 12V
<h2 data-start=”1420″ data-end=”1450″><strong data-start=”1427″ data-end=”1450″>Sơ đồ chân (pinout)</strong></h2>
<ul data-start=”1451″ data-end=”1766″>
<li data-start=”1451″ data-end=”1668″>
<p data-start=”1453″ data-end=”1487″>Relay MY4N/MY4NJ có <strong data-start=”1473″ data-end=”1484″>14 chân</strong>:</p>

<ul data-start=”1490″ data-end=”1668″>
<li data-start=”1490″ data-end=”1526″>
<p data-start=”1492″ data-end=”1526″><strong data-start=”1492″ data-end=”1511″>2 chân cuộn dây</strong>: số 13 – 14.</p>
</li>
<li data-start=”1529″ data-end=”1668″>
<p data-start=”1531″ data-end=”1573″><strong data-start=”1531″ data-end=”1570″>4 cặp tiếp điểm chuyển mạch (NO/NC)</strong>:</p>

<ul data-start=”1578″ data-end=”1668″>
<li data-start=”1578″ data-end=”1596″>
<p data-start=”1580″ data-end=”1596″>Cặp 1: (1-9-5)</p>
</li>
<li data-start=”1601″ data-end=”1620″>
<p data-start=”1603″ data-end=”1620″>Cặp 2: (2-10-6)</p>
</li>
<li data-start=”1625″ data-end=”1644″>
<p data-start=”1627″ data-end=”1644″>Cặp 3: (3-11-7)</p>
</li>
<li data-start=”1649″ data-end=”1668″>
<p data-start=”1651″ data-end=”1668″>Cặp 4: (4-12-8)</p>
</li>
</ul>
</li>
</ul>
</li>
<li data-start=”1669″ data-end=”1766″>
<p data-start=”1671″ data-end=”1685″>Mỗi cặp gồm:</p>

<ul data-start=”1688″ data-end=”1766″>
<li data-start=”1688″ data-end=”1710″>
<p data-start=”1690″ data-end=”1710″>1 chân chung (COM)</p>
</li>
<li data-start=”1713″ data-end=”1740″>
<p data-start=”1715″ data-end=”1740″>1 chân thường đóng (NC)</p>
</li>
<li data-start=”1743″ data-end=”1766″>
<p data-start=”1745″ data-end=”1766″>1 chân thường mở (NO)</p>
</li>
</ul>
</li>
</ul>
<img class=”size-full wp-image-152213″ src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/Sơ-dồ-chân-MY4N-j.jpg” alt=”” width=”610″ height=”486″ /> Sơ đồ chân MY4N
<h2 data-start=”718″ data-end=”756″>Cấu tạo và nguyên lý hoạt động</h2>
<p data-start=”757″ data-end=”788″>Relay MY4NJ gồm 2 phần chính: cuộn dây và tiếp điểm</p>

<h3 data-start=”793″ data-end=”814″><strong data-start=”793″ data-end=”812″>Cuộn dây (Coil)</strong></h3>
<ul data-start=”818″ data-end=”1118″>
<li style=”list-style-type: none;” data-start=”818″ data-end=”850″>
<ul>
<li style=”list-style-type: none;” data-start=”536″ data-end=”575″>
<ul>
<li data-start=”1574″ data-end=”1612″>
<p data-start=”1576″ data-end=”1612″><strong data-start=”1576″ data-end=”1604″>Điện áp cuộn hút (coil):</strong> 24VDC</p>
</li>
<li data-start=”1705″ data-end=”1740″>
<p data-start=”1707″ data-end=”1740″><strong data-start=”1707″ data-end=”1735″>Dòng chịu tải tiếp điểm:</strong> 5A</p>
</li>
<li data-start=”1741″ data-end=”1789″>
<p data-start=”1743″ data-end=”1789″><strong data-start=”1743″ data-end=”1769″>Điện áp tải tiếp điểm:</strong> 250VAC hoặc 28VDC</p>
</li>
<li data-start=”1790″ data-end=”1826″>
<p data-start=”1792″ data-end=”1826″><strong data-start=”1792″ data-end=”1807″>Kích thước:</strong> 28 x 21.5 x 36mm</p>
</li>
</ul>
</li>
</ul>
</li>
</ul>
<img class=”size-full wp-image-152214″ src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/Cuộn-dây.jpg” alt=”” width=”1036″ height=”393″ /> Cuộn dây
<h3 data-start=”1199″ data-end=”1234″><strong data-start=”1199″ data-end=”1232″>Hệ thống tiếp điểm (Contacts)</strong></h3>
<ul>
<li style=”list-style-type: none;”>
<ul data-start=”1238″ data-end=”1565″>
<li data-start=”1238″ data-end=”1278″>
<p data-start=”1240″ data-end=”1278″>Số lượng: <strong data-start=”1250″ data-end=”1276″>4 cặp tiếp điểm (4PDT)</strong></p>
</li>
<li data-start=”1282″ data-end=”1348″>
<p data-start=”1284″ data-end=”1348″>Mỗi cặp gồm: <strong data-start=”1297″ data-end=”1346″>NO (thường hở), NC (thường đóng), COM (chung)</strong></p>
</li>
<li data-start=”1352″ data-end=”1427″>
<p data-start=”1354″ data-end=”1374″>Khả năng chịu tải:</p>

<ul data-start=”1380″ data-end=”1427″>
<li data-start=”1380″ data-end=”1400″>
<p data-start=”1382″ data-end=”1400″><strong data-start=”1382″ data-end=”1398″>5A tại 28VDC</strong></p>
</li>
<li data-start=”1406″ data-end=”1427″>
<p data-start=”1408″ data-end=”1427″><strong data-start=”1408″ data-end=”1425″>5A tại 250VAC</strong></p>
</li>
</ul>
</li>
<li data-start=”1431″ data-end=”1565″>
<p data-start=”1433″ data-end=”1565″>Điện trở tiếp xúc: ≤ 100 mΩ<br data-start=”1460″ data-end=”1463″ />👉 Tiếp điểm cho phép đóng/ngắt nhiều mạch cùng lúc, phù hợp điều khiển song song nhiều thiết bị.</p>
</li>
<li data-start=”972″ data-end=”1070″>
<p data-start=”974″ data-end=”1070″><strong data-start=”974″ data-end=”987″>3A 150VAC</strong> → thử nghiệm theo một tiêu chuẩn an toàn nhất định (ví dụ UL, dùng cho tải nhỏ).</p>
</li>
<li data-start=”1071″ data-end=”1195″>
<p data-start=”1073″ data-end=”1195″><strong data-start=”1073″ data-end=”1108″>5A 240VAC (AC1 – tải thuần trở)</strong> → khả năng chịu tải cao nhất khi đóng/cắt điện trở (đèn sợi đốt, điện trở nhiệt…).</p>
</li>
<li data-start=”1196″ data-end=”1263″>
<p data-start=”1198″ data-end=”1263″><strong data-start=”1198″ data-end=”1216″>5A 28VDC (DC1)</strong> → dòng tối đa khi đóng cắt tải DC thuần trở.</p>
</li>
</ul>
</li>
</ul>
<img class=”aligncenter size-full wp-image-152217″ src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/Hệ-thống-tiếp-diểm.jpg” alt=”” width=”600″ height=”332″ />
<h2 data-start=”1970″ data-end=”1994″>Ứng dụng thực tế</h2>
<ul data-start=”2039″ data-end=”2271″>
<li data-start=”2039″ data-end=”2088″>
<p data-start=”2041″ data-end=”2088″>Hệ thống điều khiển máy CNC, máy công nghiệp.</p>
</li>
<li data-start=”2089″ data-end=”2137″>
<p data-start=”2091″ data-end=”2137″>Mạch bảo vệ và trung gian trong <strong data-start=”2123″ data-end=”2134″>tủ điện</strong>.</p>
</li>
<li data-start=”2138″ data-end=”2176″>
<p data-start=”2140″ data-end=”2176″>Điều khiển động cơ, bơm, van điện.</p>
</li>
<li data-start=”2177″ data-end=”2230″>
<p data-start=”2179″ data-end=”2230″>Tín hiệu đầu ra của PLC cần khuếch đại công suất.</p>
</li>
<li data-start=”2231″ data-end=”2271″>
<p data-start=”2233″ data-end=”2271″>Tự động hóa dân dụng và công nghiệp.</p>
</li>
</ul>
<h2 data-start=”2278″ data-end=”2293″>Ưu điểm</h2>
<ul data-start=”2294″ data-end=”2532″>
<li data-start=”2294″ data-end=”2327″>
<p data-start=”2296″ data-end=”2327″>Thiết kế nhỏ gọn, dễ lắp đặt.</p>
</li>
<li data-start=”2328″ data-end=”2393″>
<p data-start=”2330″ data-end=”2393″>Có <strong data-start=”2333″ data-end=”2352″>4 cặp tiếp điểm</strong>, điều khiển được nhiều mạch đồng thời.</p>
</li>
<li data-start=”2394″ data-end=”2441″>
<p data-start=”2396″ data-end=”2441″>Độ bền cơ khí cao: &gt;10 triệu lần đóng/ngắt.</p>
</li>
<li data-start=”2442″ data-end=”2485″>
<p data-start=”2444″ data-end=”2485″>Độ bền điện: ~100.000 lần tải định mức.</p>
</li>
<li data-start=”2486″ data-end=”2532″>
<p data-start=”2488″ data-end=”2532″>Có <strong data-start=”2491″ data-end=”2506″>đèn LED báo</strong> dễ kiểm tra trạng thái.</p>
</li>
</ul>
<h2>Kích thuớc</h2>
<img class=”wp-image-152218 size-full” title=”kích thước” src=”https://banlinhkiendientu.vn/wp-content/uploads/2025/08/Kích-thước-MY4N-j.jpg” alt=”kích thước” width=”735″ height=”387″ /> kích thước
