MY4NJ AC110V Relay Omron trung gian 5A 110/120VAC 4 cặp NO/NC 14 chân chính hãng

Giới thiệu chung

Relay MY4NJ là loại relay trung gian 4 cực chuyển đổi (4PDT – 4 Form C), thường được sử dụng trong các mạch điều khiển điện công nghiệp, PLC, và hệ thống tự động hóa. Với điện áp cuộn dây điều khiển AC110V và khả năng chịu tải dòng cao, MY4NJ mang lại sự an toàn, ổn định và tuổi thọ cao trong vận hành.

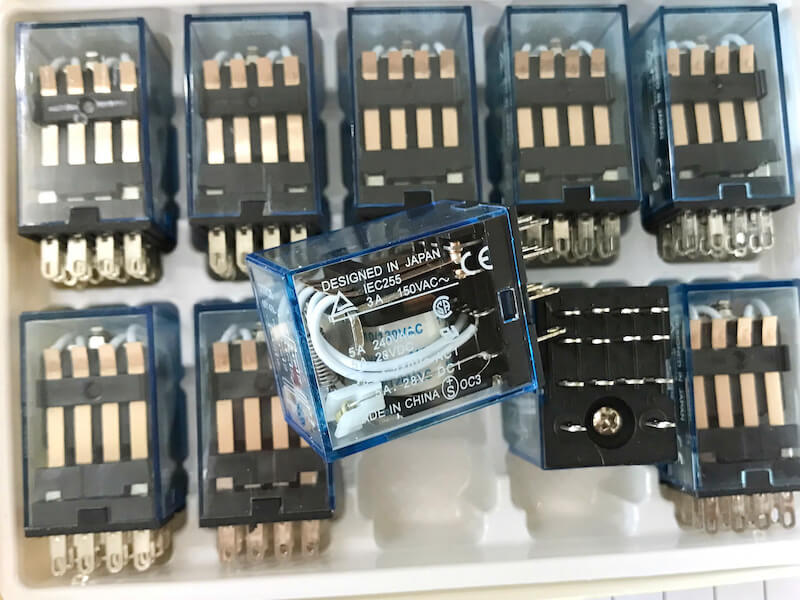

• 3A 150VAC → chịu tải AC ở 150V tối đa 3A.

• 5A 240VAC (AC1) → chịu tải AC thuần trở ở 240V tối đa 5A.

• 5A 28VDC (DC1) → chịu tải DC thuần trở ở 28V tối đa 5A.

  Relay này dùng an toàn nhất cho:

  • AC 220–240V, dòng ≤5A.

  • DC 24–28V, dòng ≤5A.

  • Nếu điện áp DC cao hơn → dòng tải phải giảm xuống (≤3A).

Sơ đồ chân (pinout)

• Relay MY4N/MY4NJ có 14 chân:

  • 2 chân cuộn dây: số 13 – 14.

  • 4 cặp tiếp điểm chuyển mạch (NO/NC):

    • Cặp 1: (1-9-5)

    • Cặp 2: (2-10-6)

    • Cặp 3: (3-11-7)

    • Cặp 4: (4-12-8)

• Mỗi cặp gồm:

  • 1 chân chung (COM)

  • 1 chân thường đóng (NC)

  • 1 chân thường mở (NO)

Cấu tạo và nguyên lý hoạt động

Relay MY4NJ gồm 2 phần chính: cuộn dây và tiếp điểm

Cuộn dây (Coil)

• Điện áp định mức: AC110V

• Điện trở cuộn dây: ~4.430 Ω

👉 Nghĩa là relay chỉ cần dòng rất nhỏ để hút cuộn dây và chuyển mạch.

Hệ thống tiếp điểm (Contacts)

• • Số lượng: 4 cặp tiếp điểm (4PDT)

  • Mỗi cặp gồm: NO (thường hở), NC (thường đóng), COM (chung)

  • Khả năng chịu tải:

    • 5A tại 28VDC

    • 5A tại 250VAC

  • Điện trở tiếp xúc: ≤ 100 mΩ
    👉 Tiếp điểm cho phép đóng/ngắt nhiều mạch cùng lúc, phù hợp điều khiển song song nhiều thiết bị.

  • 3A 150VAC → thử nghiệm theo một tiêu chuẩn an toàn nhất định (ví dụ UL, dùng cho tải nhỏ).

  • 5A 240VAC (AC1 – tải thuần trở) → khả năng chịu tải cao nhất khi đóng/cắt điện trở (đèn sợi đốt, điện trở nhiệt…).

  • 5A 28VDC (DC1) → dòng tối đa khi đóng cắt tải DC thuần trở.

Ứng dụng thực tế

Relay MY4NJ AC110V được dùng nhiều trong:

• Hệ thống điều khiển máy CNC, máy công nghiệp.

• Mạch bảo vệ và trung gian trong tủ điện.

• Điều khiển động cơ, bơm, van điện.

• Tín hiệu đầu ra của PLC cần khuếch đại công suất.

• Tự động hóa dân dụng và công nghiệp.

Ưu điểm

• Thiết kế nhỏ gọn, dễ lắp đặt.

• Có 4 cặp tiếp điểm, điều khiển được nhiều mạch đồng thời.

• Độ bền cơ khí cao: >10 triệu lần đóng/ngắt.

• Độ bền điện: ~100.000 lần tải định mức.

• Có đèn LED báo dễ kiểm tra trạng thái.

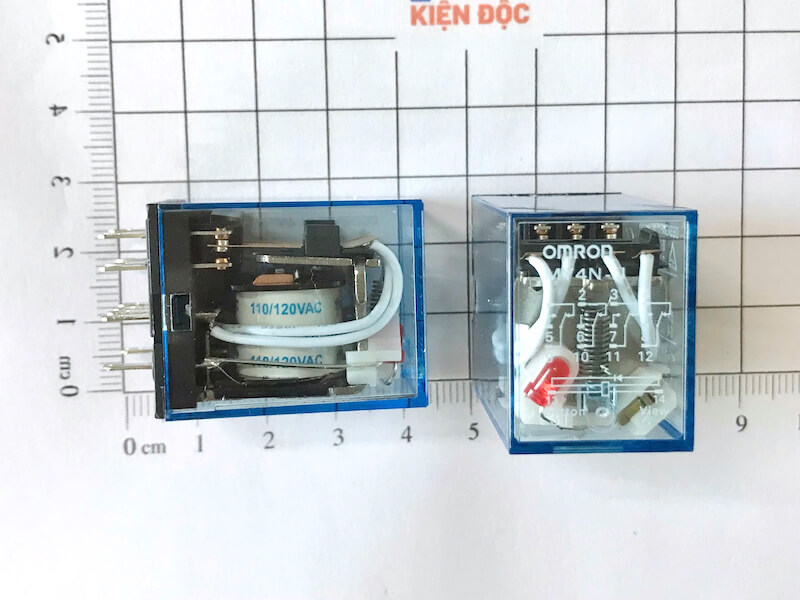

Kích thuớc

Datasheet
