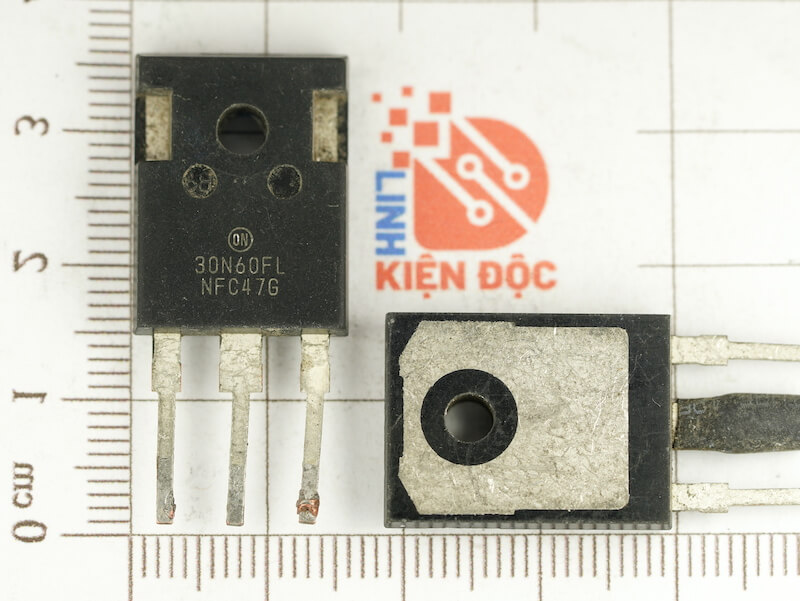

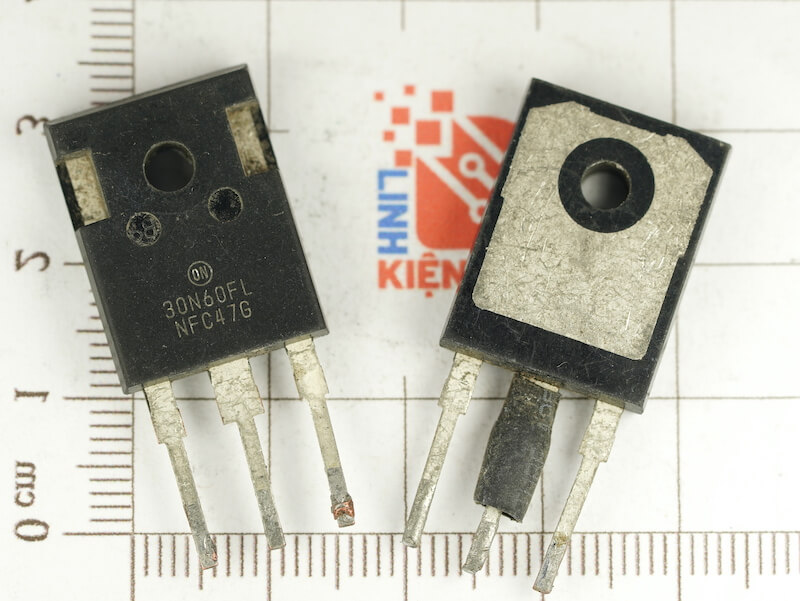

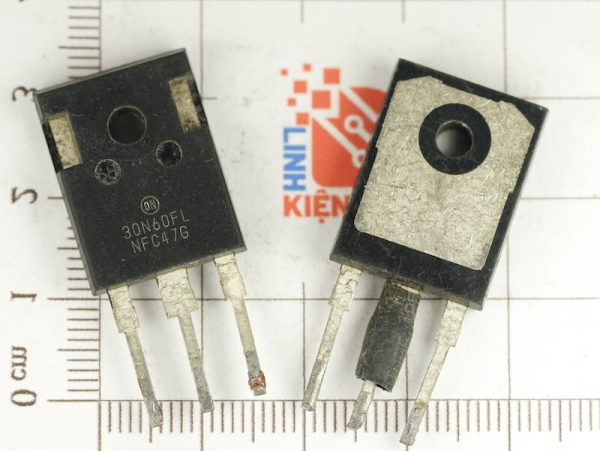

30N60FL NGTB30N60FLWG IGBT Kênh N 30A 600V TO-247 tháo máy

GIỚI THIỆU CHUNG NGTB30N60FLWG IGBT:

NGTB30N60FLWG là một transistor IGBT (Insulated Gate Bipolar Transistor) kênh N, được sản xuất bởi ON Semiconductor. Đây là một linh kiện công suất được thiết kế để chuyển mạch nhanh trong các ứng dụng đòi hỏi hiệu suất cao, kết hợp ưu điểm của cả MOSFET (điện áp điều khiển dễ dàng) và transistor lưỡng cực (khả năng chịu dòng điện lớn và điện áp thấp khi dẫn). Với khả năng chịu điện áp Collector-Emitter (VCE) tối đa 600V và dòng điện Collector liên tục (IC) 30A (ở Tc = 100°C), IGBT này thường được sử dụng trong các ứng dụng như bộ nguồn UPS, mạch điều khiển động cơ và các ứng dụng chuyển mạch công nghiệp khác. Sản phẩm này là hàng tháo máy, đã qua sử dụng nhưng vẫn có tiềm năng tái sử dụng cho các mục đích sửa chữa, nghiên cứu hoặc DIY, mang lại giải pháp chi phí hợp lý.

Sơ đồ chân:

NGUYÊN LÝ HOẠT ĐỘNG CỦA IGBT (Tổng Quan)

• Kết hợp đặc tính của MOSFET (điện áp điều khiển) và transistor lưỡng cực (khả năng chịu dòng lớn, điện áp bão hòa thấp).
• Điều khiển dòng điện Collector-Emitter (IC​) bằng điện áp Gate-Emitter (VGE​).
• Khi VGE​ vượt quá điện áp ngưỡng (VGE(th)​), IGBT bắt đầu dẫn điện.
• Dòng điện IC​ tăng theo VGE​ và điện áp Collector-Emitter (VCE​).
• Có điện áp bão hòa VCE(sat)​ khi IGBT dẫn điện.

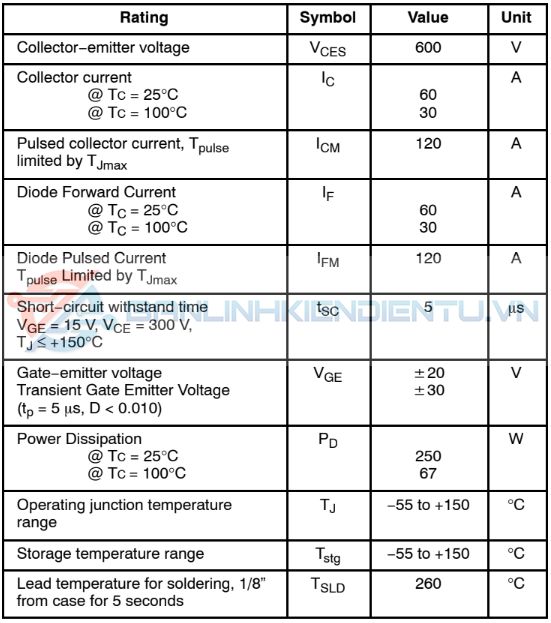

Thông số kĩ thuật:

CHỨC NĂNG CỦA NGTB30N60FLWG IGBT 30A 600V

• Chuyển mạch (Switching) công suất:
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lên đến 30A và điện áp 600V.
  • Thích hợp cho các ứng dụng chuyển mạch tần số cao với tổn thất thấp.
• Điều khiển công suất:
  • Điều khiển dòng điện và điện áp trong các mạch công suất.
  • Sử dụng trong điều khiển động cơ, bộ điều chỉnh điện áp.
• Tạo xung:
  • Tạo ra các xung điện trong các ứng dụng инвертор và nguồn.

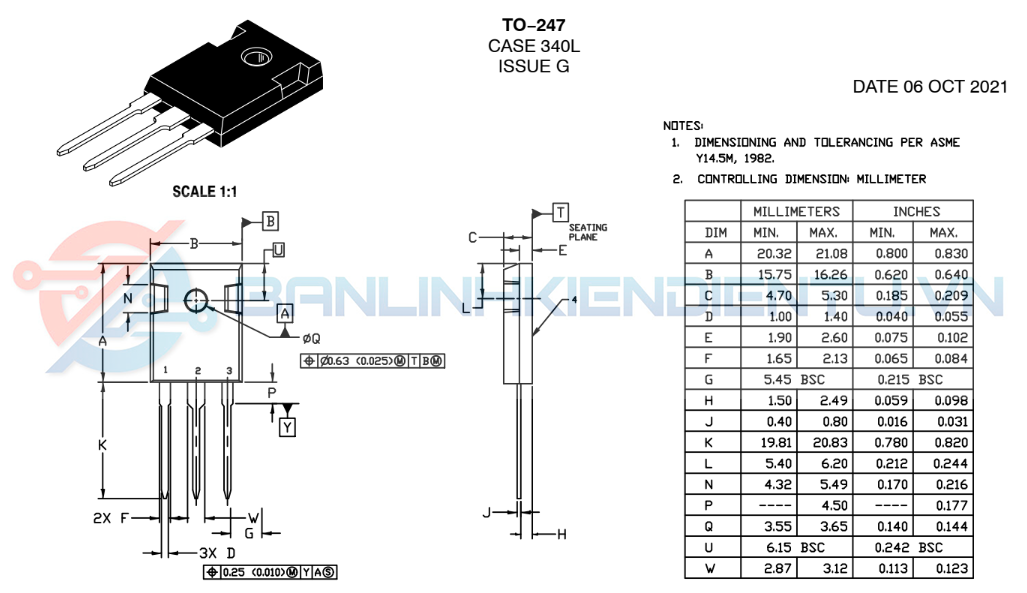

Kích thước:

ỨNG DỤNG THỰC TẾ CỦA NGTB30N60FLWG IGBT 30A 600V TO-247

• Bộ nguồn UPS (Uninterruptible Power Supplies).
• Mạch điều khiển động cơ (Motor Control).
• Mạch hàn điện (Inverter Welding Machines).
• Các ứng dụng chuyển mạch công nghiệp (Industrial Switching Applications).

LƯU Ý KHI SỬ DỤNG NGTB30N60FLWG IGBT 30A 600V TO-247 THÁO MÁY

• Kiểm tra kỹ lưỡng:
  • Xem xét hình thức bên ngoài (nứt, vỡ, chân bị cong).
  • Đo kiểm tra giữa các chân bằng đồng hồ vạn năng (ngắn mạch, hở mạch).
• Tìm datasheet:
  • Xác định chính xác các thông số kỹ thuật (VCES​, IC​, VCE(sat)​, VGE(th)​).
• Cẩn thận với tĩnh điện (ESD):
  • Sử dụng biện pháp bảo vệ chống tĩnh điện khi thao tác.
• Tản nhiệt:
  • Gắn IGBT vào tản nhiệt phù hợp với công suất tiêu thụ để tránh quá nhiệt.
• Không vượt quá định mức:
  • Tuân thủ điện áp và dòng điện tối đa cho phép.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định (thường +/- 20V).
• Thận trọng với nguồn gốc (tháo máy):
  • Có thể đã qua sử dụng và có tuổi thọ giảm.
  • Thử nghiệm kỹ lưỡng trước khi sử dụng trong các ứng dụng quan trọng.
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng và quá áp cho mạch.

Xem thêm các IGBT khác tại đây

Datasheet:
