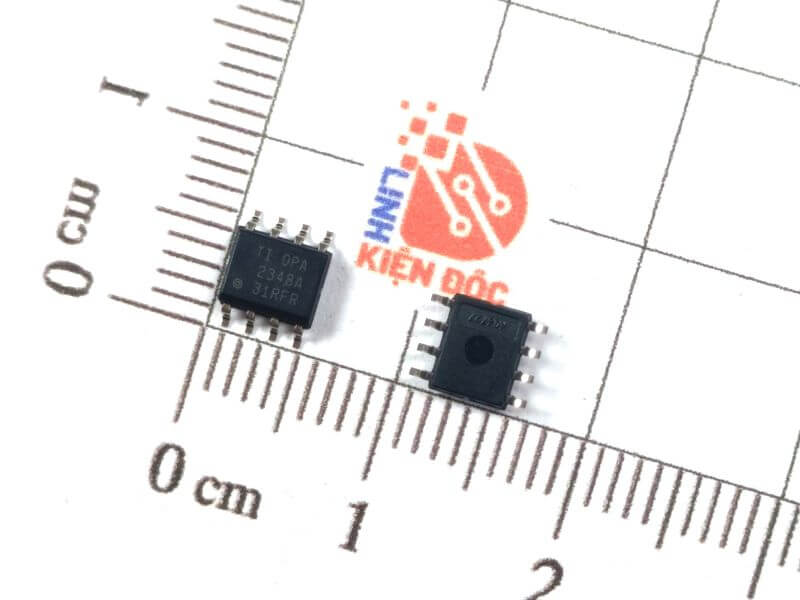

OPA2348 IC Khuếch Đại Thuật Toán SOP-8

Giới thiệu chung

OPA2348 là một bộ khuếch đại thuật toán (Operational Amplifier – Op-Amp) hai kênh. IC này hoạt động với nguồn đơn (single-supply) và nổi bật nhờ điện áp hoạt động thấp, dòng tiêu thụ thấp và khả năng khuếch đại chính xác cao. Đây là lựa chọn lý tưởng cho các ứng dụng yêu cầu tiết kiệm năng lượng và hiệu suất ổn định.

Đặc điểm nổi bật

• Hoạt động với điện áp thấp: từ 2.1V đến 5.5V

• Dòng tiêu thụ thấp: chỉ 45 µA mỗi kênh

• Dải điện áp đầu vào rộng, bao gồm cả mặt đất (rail-to-rail input)

• Ngõ ra rail-to-rail – có thể kéo gần đến nguồn cấp

• Độ lợi điện áp cao: khoảng 160 dB

• Băng thông (Gain Bandwidth): 350 kHz

• Độ lệch điện áp đầu vào thấp: chỉ vài µV

Cấu tạo

• OPA2348 gồm 2 kênh khuếch đại trong một vỏ IC, thường ở dạng SOP-8 hoặc MSOP-8

• Mỗi kênh có đầu vào vi sai và một đầu ra riêng biệt

• Thiết kế CMOS tiên tiến giúp tiết kiệm năng lượng mà vẫn duy trì hiệu suất cao

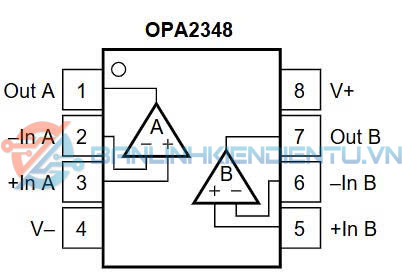

Sơ đồ chân

Ứng dụng phổ biến

• Cảm biến áp suất, nhiệt độ, hoặc cảm biến dòng

• Thiết bị đo cầm tay, thiết bị y tế di động

• Bộ chuyển đổi ADC/DAC

• Các hệ thống nhúng và thiết bị sử dụng pin

• Mạch lọc tín hiệu, mạch khuếch đại tín hiệu yếu

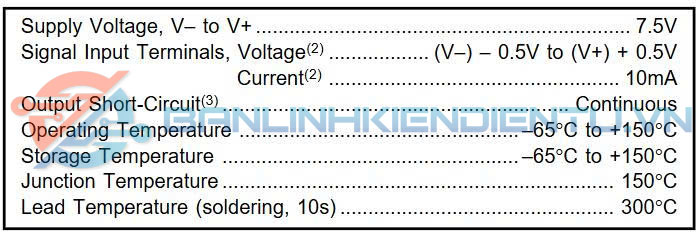

Thông số kỹ thuật cơ bản

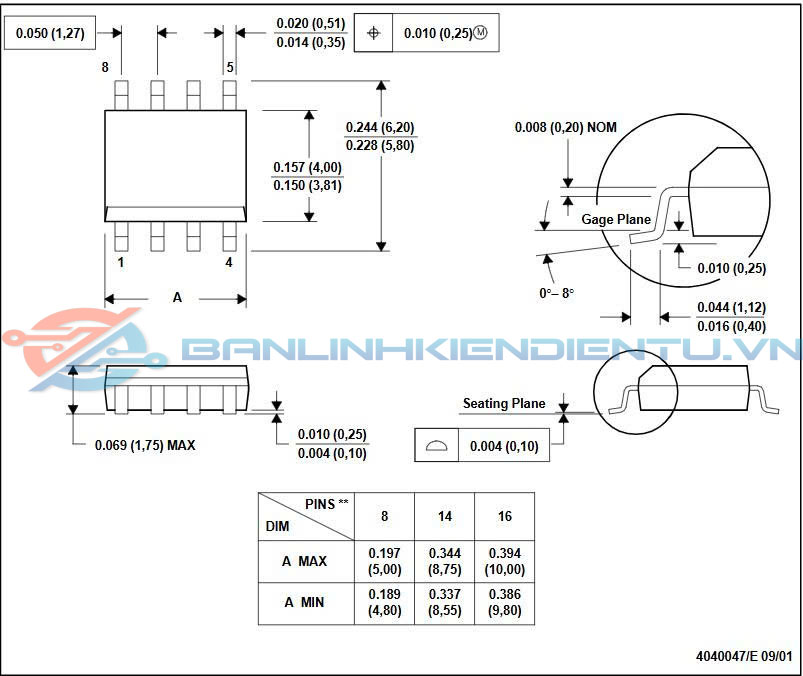

Kích thước

Datasheet
