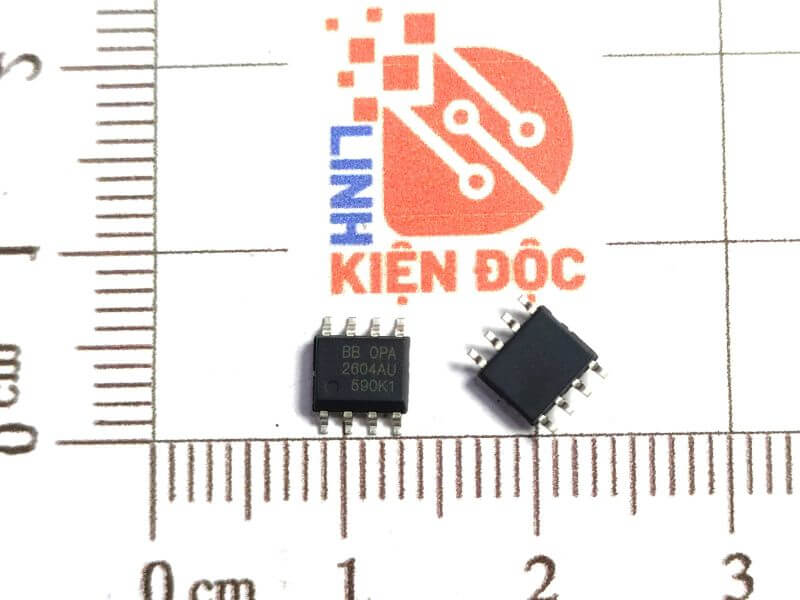

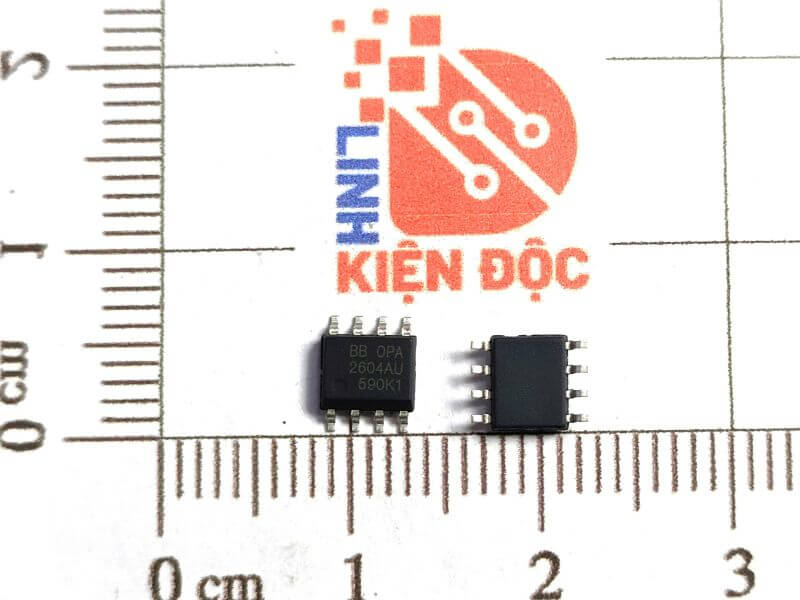

OPA2604AU OPA2604 IC Op-Amp kép SOP-8

Giới thiệu chung

OPA2604AU là một IC Op-Amp kép hiệu suất cao được thiết kế chuyên dụng cho các ứng dụng âm thanh chất lượng cao. Nó sử dụng công nghệ BiFET (Bipolar + JFET) kết hợp để đạt được độ nhiễu thấp, méo thấp và đáp ứng tần số rộng. OPA2604 rất phù hợp cho các ứng dụng yêu cầu độ trung thực cao như tiền khuếch đại âm thanh, bộ lọc tín hiệu, hoặc DAC/ADC.

Cấu tạo

• IC gồm 2 bộ khuếch đại thuật toán độc lập trong cùng một chip.

• Cấu trúc đầu vào JFET (Field-Effect Transistor) cho trở kháng vào cao và dòng rò thấp.

• Cấu trúc đầu ra sử dụng transistor lưỡng cực giúp cung cấp dòng ra lớn hơn, giảm biến dạng và méo.

• Thiết kế bù tần số nội bộ, không cần tụ ngoài để ổn định.

Sơ đồ cấu tạo

Sờ đồ khối chức năng

Đặc điểm nổi bật

• Độ méo hài tổng cực thấp (THD): 0.0003% @ 1kHz.

• Dải điện áp hoạt động rộng: ±4.5V đến ±24V (tương đương 9V đến 48V tổng).

• Đáp ứng tần số rộng, băng thông lớn.

• Nhiễu thấp: 8 nV/√Hz tại 1kHz.

• Trở kháng đầu vào rất cao, dòng lệch đầu vào rất nhỏ.

• Khả năng lái tải cao, ổn định với tụ tải.

Thông số kỹ thuật chính

Ứng dụng

• Tiền khuếch đại âm thanh (audio preamplifier)

• Bộ khuếch đại đường tín hiệu (line driver/receiver)

• Bộ lọc chủ động (active filters)

• ADC và DAC buffer

• Thiết bị audio hi-end, ampli tai nghe, DAC rời

• Thiết bị y tế và đo lường có yêu cầu nhiễu thấp, méo thấp

Kích thước
