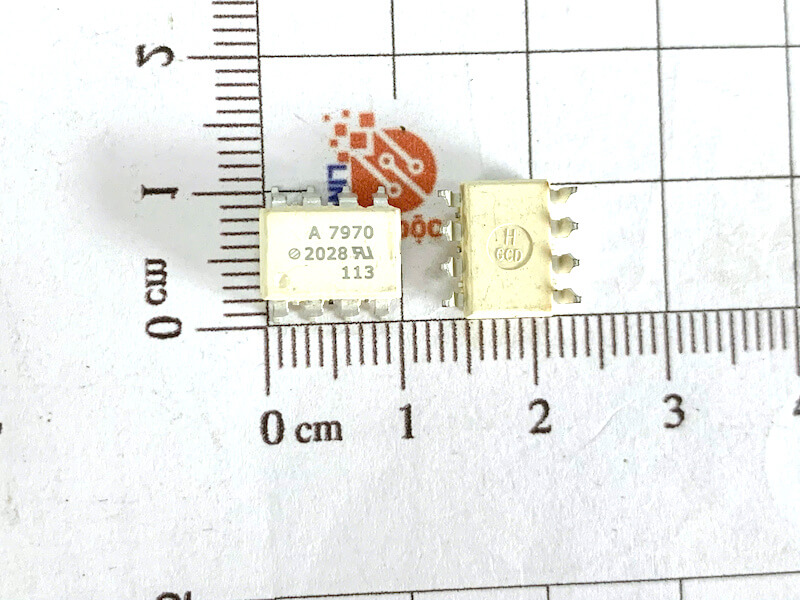

Opto A7970 SOP-8 mới

1. Giới thiệu

A7970, còn gọi là HCPL-7970 hoặc ACPL-7970, là một mô-đun điều chế sigma-delta (sigma-delta modulator) cách ly quang học do Broadcom (trước là Avago) sản xuất. Nó chuyển đổi tín hiệu tương tự (analog) đầu vào thành luồng dữ liệu kỹ thuật số tốc độ cao, giúp đảm bảo cách ly galvanic giữa hai miền, phù hợp cho các ứng dụng đo dòng/điện áp trong môi trường nhiều nhiễu.

2. Đặc điểm

• Mô-đun sigma-delta 1-bit, bậc hai, tích hợp bộ điều chế và bộ mã hóa.

• Đồng hồ nội bộ tốc độ cao lên đến 10 MHz, đầu ra là chuỗi dữ liệu đơn bit.

• Thiết bị cung cấp cách ly quang học với khả năng chịu điện áp lên tới 5 000 Vrms (1 phút), đạt chuẩn IEC/EN 60747-5-5 với V_IORM = 891 Vpeak.

• Dải tương tự đầu vào ±200 mV (đề xuất), tối đa ±320 mV (full-scale).

• Dải nguồn điện kỹ thuật số rộng, từ 3 V đến 5.5 V.

3. Thông số kỹ thuật

4. Ứng dụng

A7970 được thiết kế cho các hệ thống yêu cầu đo chính xác và cách ly tín hiệu trong môi trường có nhiễu cao, bao gồm:

• Đo dòng pha động cơ (motor phase current sensing) và đo điện áp rail.

• Bộ điều khiển biến tần (power inverter), hệ thống điều khiển quy trình công nghiệp.

• Hệ thống thu thập dữ liệu (data acquisition systems) và thay thế cảm biến dòng truyền thống.

5. Kích thước

• Loại phổ biến: DIP-8, bước chân 2.54 mm, dài khoảng 9.65 mm, rộng 7.62 mm, chiều cao từ 2.92 mm đến 4.70 mm.

• Một số kiểu có thể là SOP-8 (Surface Mount), tuy nhiên phiên bản ACPL-7970 gốc được phổ biến ở dạng DIP-8.
