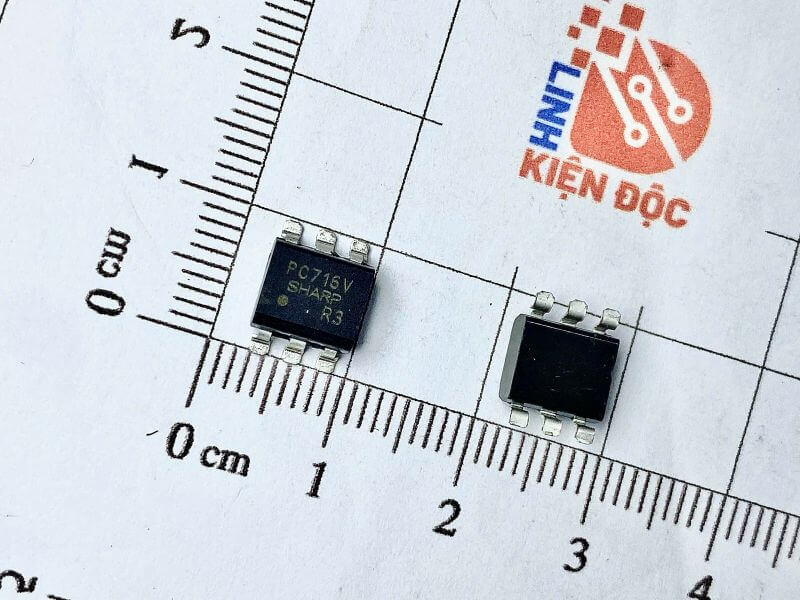

Opto chuyên dụng PC716V Sop-6

Giới thiệu chung:

PC716V là Opto-Transistor (Photocoupler / Optocoupler) loại chuyên dụng, được sử dụng để cách ly tín hiệu giữa mạch điều khiển và mạch công suất nhằm ngăn nhiễu, chống sốc điện và bảo vệ linh kiện. Sản phẩm thuộc dòng opto transistor output, đóng gói nhỏ gọn dạng SOP-6, thích hợp cho các ứng dụng cách ly tín hiệu tốc độ vừa.

Đặc điểm nổi bật:

• Cách ly quang học an toàn, bảo vệ mạch điều khiển khỏi nhiễu điện và xung áp

• Gồm 1 diode phát hồng ngoại (LED) + 1 transistor thu quang

• Điện áp cách ly lên đến 3750Vrms

• Thiết kế nhỏ gọn, đóng gói SOP-6, dễ dàng tích hợp vào mạch SMD

• Đáp ứng tốc độ chuyển mạch vừa phải (dùng cho tín hiệu điều khiển, không phải tốc độ cao)

Thông số kỹ thuật:

• Mã sản phẩm: PC716V

• Loại: Opto Transistor Output

• Cấu trúc: 1 LED + 1 Transistor nhận ánh sáng

• Điện áp cách ly: 3750Vrms

• Dòng LED đầu vào (IF): 5–20mA (typical)

• Dòng Collector tối đa: 50mA

• Điện áp Collector-Emitter: 80V

• Dạng chân: SOP-6

• Hãng sản xuất: Sharp / LITE-ON / Everlight (tùy nhà cung cấp)

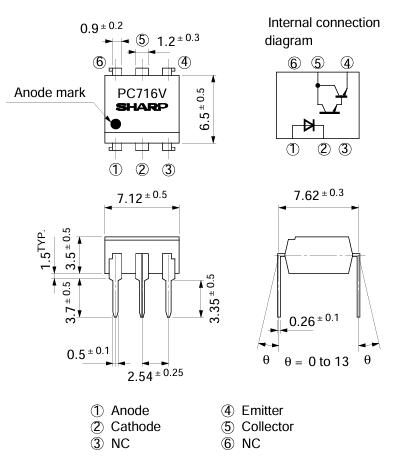

Kích thước:

Ứng dụng:

• Cách ly tín hiệu giữa mạch điều khiển và công suất

• Điều khiển relay, MOSFET, IGBT qua cách ly

• Giao tiếp vi điều khiển với mạch điện áp cao

• Hệ thống nguồn xung, thiết bị công nghiệp

Xem thêm nhiều sản phẩm Opto họ EL/PC/PCF khác

DATASHEET
