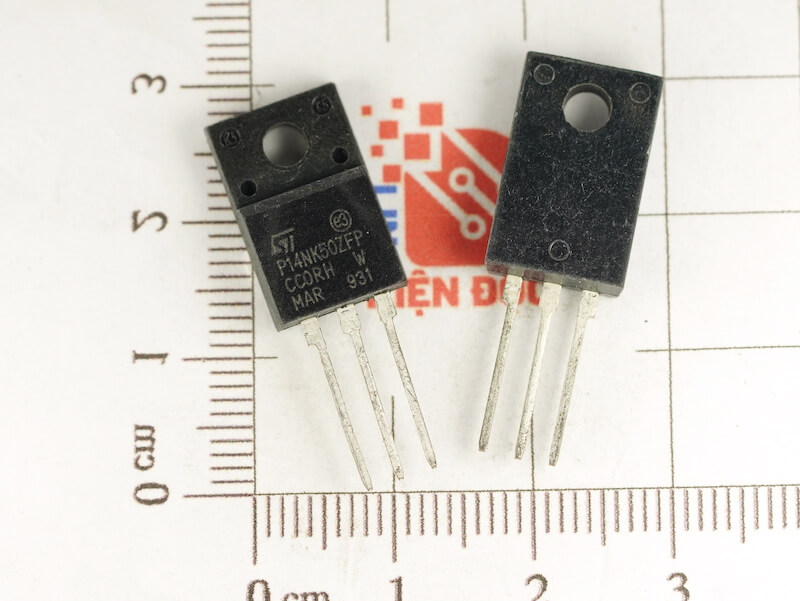

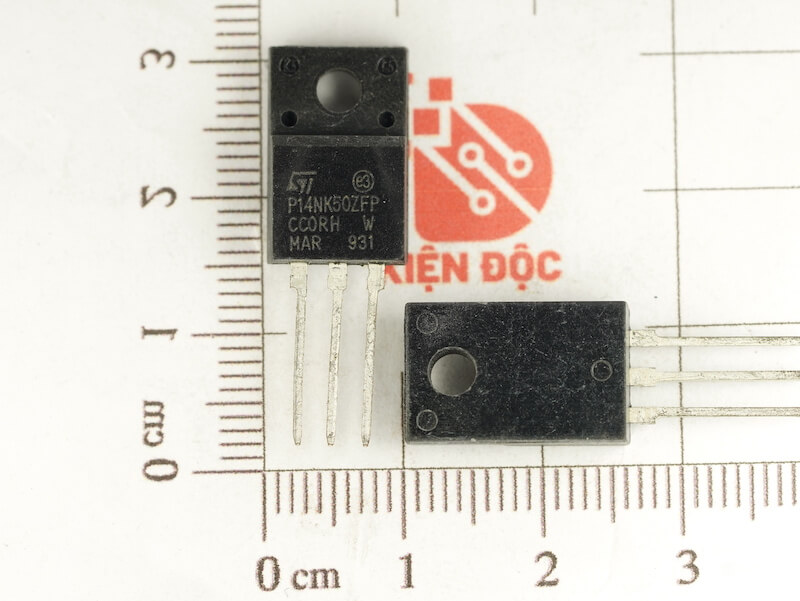

P14NK50ZFP MOSFET KÊNH N 14A 500V TO-220

Dòng SuperMESHTM có được thông qua một tối ưu hóa tối đa ST được thiết lập tốt bố cục PowerMESHTM dựa trên dải. Ngoài ra đẩy mức kháng cự xuống đáng kể, đặc biệt sự quan tâm được thực hiện để đảm bảo một dv/dt rất tốt khả năng cho các ứng dụng đòi hỏi khắt khe nhất. Chuỗi như vậy bổ sung cho ST đầy đủ các dải cao MOSFET điện áp bao gồm cả cách mạng Sản phẩm MDmeshTM.

Mô tả

• Chỉ định loại: STP14NK50ZFP
• Mã đánh dấu: P14NK50ZFP
• Loại Transistor: MOSFET
• Loại kênh điều khiển: N -Channel
• Tản điện tối đa (Pd): 35 W
• Điện áp nguồn xả tối đa |Vds|: 500 V
• Điện áp nguồn cổng tối đa |Vgs|: 30 V
• Điện áp ngưỡng cổng tối đa |Vgs(th)|: 4,5 V
• Dòng xả tối đa |Id|: 14 A
• Nhiệt độ tiếp giáp tối đa (Tj): 150 °C
• Tổng phí cổng (Qg): 69 nC
• Thời gian tăng (tr): 16 nS
• Điện dung nguồn thoát nước (Cd): 238 pF
• Điện trở trạng thái nguồn thoát tối đa (Rds): 0,38 Ohm
• Đóng gói: TO-220

Đặc trưng

• Khả năng dv/dt cực cao
• Đã thử nghiệm tuyết lở 100%
• Giảm thiểu phí vào cổng
• Điện dung nội tại rất thấp
• Độ lặp lại sản xuất rất tốt
