P340, P340V, ACPL-P340, P 340 Opto SOP-6

Mô tả Opto ACPL-P340

• ACPL-P340 chứa đèn LED AlGaAs, được ghép nối quang học với mạch tích hợp có tầng đầu ra nguồn. Bộ ghép quang này phù hợp lý tưởng để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện đầu ra cực đại cao do bộ ghép quang này cung cấp khiến nó phù hợp lý tưởng cho IGBT truyền động trực tiếp với định mức lên tới 1200 V / 50 A. Đối với các IGBT có định mức cao hơn, bộ ghép quang này có thể được sử dụng để điều khiển một giai đoạn công suất rời rạc điều khiển IGBT cổng. ACPL-P340 có điện áp cách điện cao nhất là VIORM = 891Vpeak
• Dòng điện đầu ra cực đại tối đa 1A
• Dòng điện đầu ra cực đại tối thiểu 0,8A
• Độ trễ lan truyền tối đa 200 ns
• Chênh lệch độ trễ lan truyền tối đa 100 ns
• Đầu vào dòng LED có độ trễ
• Loại bỏ chế độ chung (CMR) tối thiểu 35 kV/s ở VCM = 1500 V
• ICC = dòng cung cấp tối đa 3,0 mA
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phạm vi VCC hoạt động rộng: 15 đến 30 V
• Phạm vi nhiệt độ công nghiệp: -40°C đến 105°C

Ứng dụng Opto ACPL-P340

• Ổ đĩa cổng IGBT/MOSFET
• Ổ đĩa động cơ AC và DC không chổi than
• Biến tần năng lượng tái tạo
• Biến tần công nghiệp
• Chuyển đổi nguồn điện

Kích thước Opto ACPL-P340

Sơ đồ chân Opto ACPL-P340

Bảng thông số Opto ACPL-P340

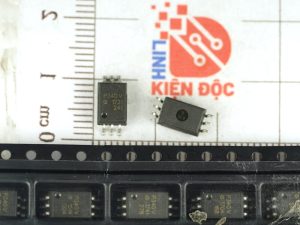

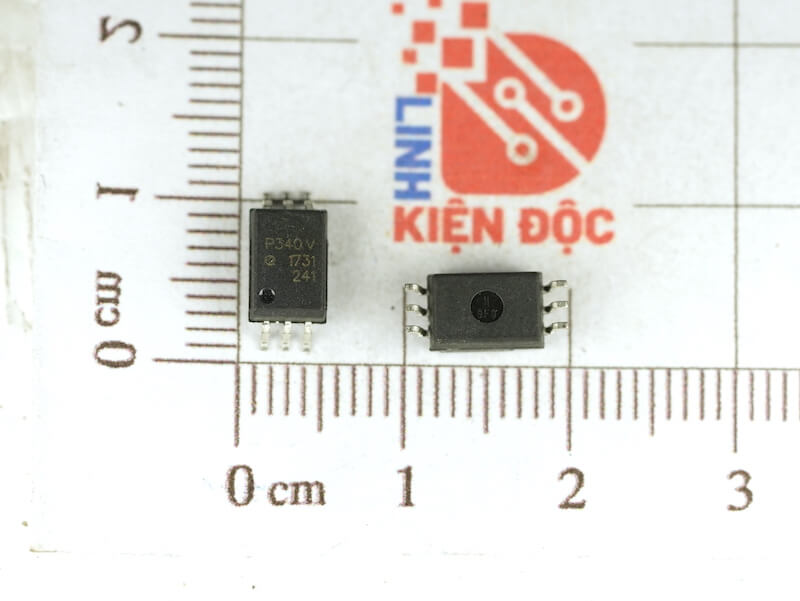

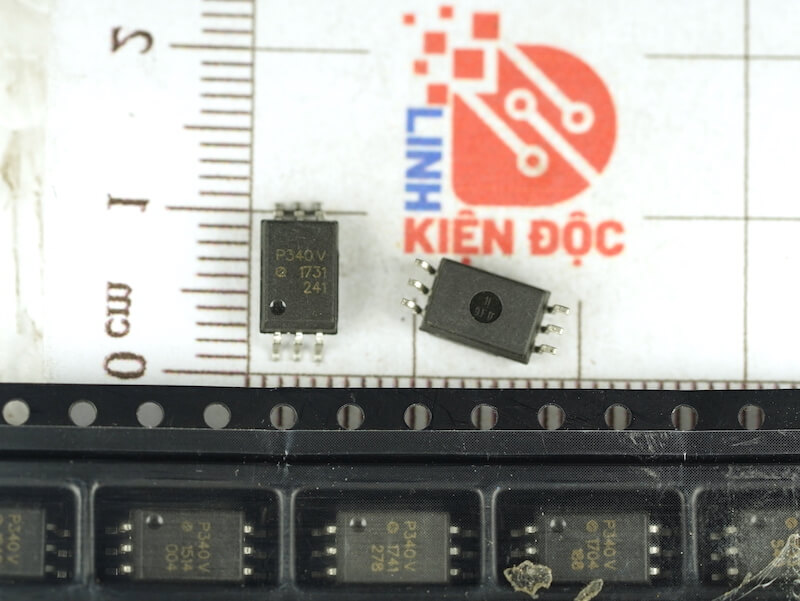

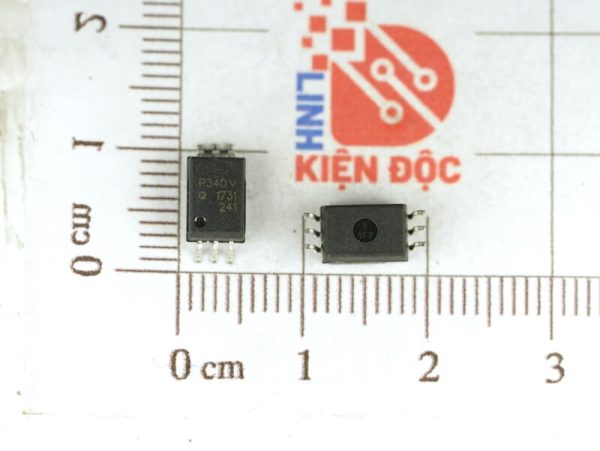

Ảnh thực tế Opto ACPL-P340
