PAT10016 Module Thyristor 1600V 222A (Tháo máy)

1. Giới thiệu

PAT10016 là module thyristor công suất cao 1600V – 222A (tháo máy), chuyên dùng trong các ứng dụng điều khiển công suất công nghiệp như chỉnh lưu, điều khiển nhiệt độ, điều tốc động cơ, và hệ thống cung cấp điện công suất lớn. Đây là sản phẩm tháo máy, đã qua sử dụng nhưng vẫn còn hoạt động tốt, được kiểm tra kỹ trước khi cung cấp lại cho mục đích sửa chữa, thay thế hoặc nghiên cứu. Với khả năng chịu điện áp và dòng điện cao, module PAT10016 phù hợp cho môi trường làm việc khắc nghiệt, yêu cầu độ ổn định và độ tin cậy cao.

2. Đặc điểm

• Module công suất cao, chịu được dòng điện định mức 222A và điện áp ngược tối đa 1600V.

• Loại tháo máy, còn hoạt động tốt, thích hợp cho việc thay thế hoặc tái sử dụng trong thiết bị công nghiệp.

• Cấu trúc dual thyristor (2 SCR đấu ngược chiều), giúp điều khiển hiệu quả dòng điện xoay chiều (AC).

• Hiệu suất chuyển mạch cao, tổn hao điện thấp, đảm bảo độ ổn định cho hệ thống.

• Tản nhiệt tốt nhờ đế nhôm phẳng, dễ dàng gắn vào bộ tản nhiệt ngoài.

• Độ bền cơ học và điện cao, vỏ nhựa cách điện và chống ẩm.

• Thiết kế đầu nối bắt vít tiêu chuẩn, dễ dàng tháo lắp và thay thế.

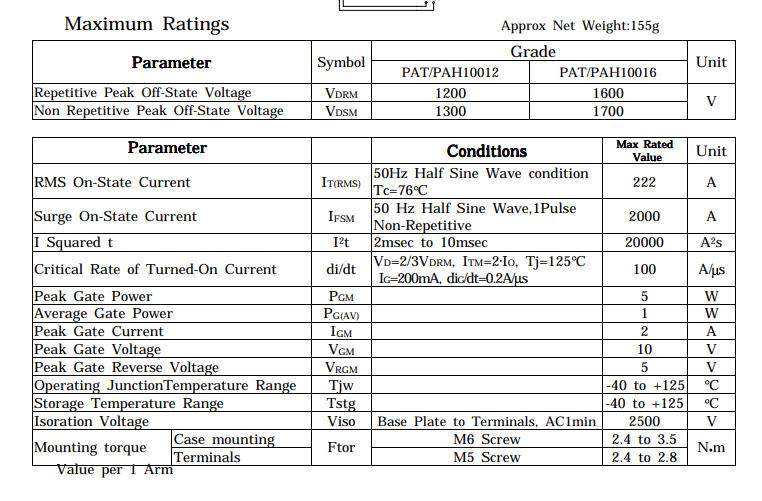

3. Thông số kỹ thuật

• Mã sản phẩm: PAT10016

• Loại linh kiện: Module Thyristor (Dual SCR Module)

• Tình trạng: Tháo máy, đã qua sử dụng

• Cấu trúc: Hai thyristor đấu ngược chiều (anti-parallel)

• Điện áp ngược cực đại (VRRM): 1600 V

• Dòng điện định mức (IT): 222 A

• Dòng điện đỉnh không lặp lại (ITSM): 2500 A

• Điện áp kích hoạt cổng (VGT): 1.5 – 3 V

• Dòng điều khiển cổng (IGT): 50 – 100 mA

• Điện trở cách điện: ≥ 2500 VAC

• Nhiệt độ làm việc: -40°C đến +125°C

• Kiểu làm mát: Tản nhiệt tự nhiên hoặc cưỡng bức

• Vật liệu vỏ: Nhựa kỹ thuật cao cấp, đế nhôm tản nhiệt

• Trọng lượng: Khoảng 400 – 500 g

• Kiểu đấu nối: Bắt vít công nghiệp tiêu chuẩn

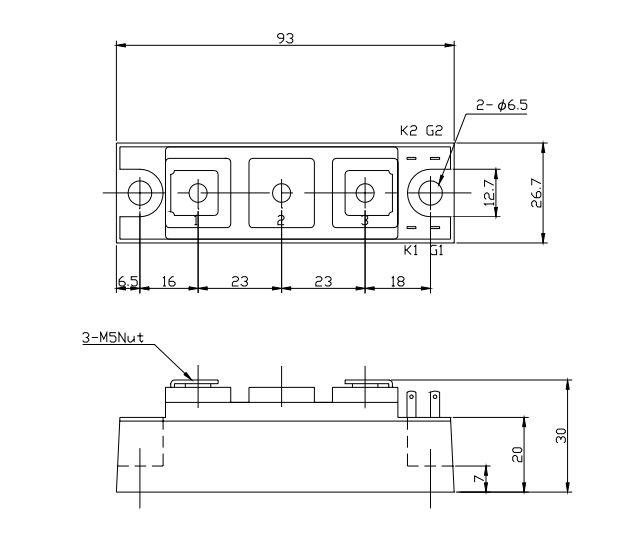

4. Kích thước

5. Ứng dụng

• Bộ chỉnh lưu điều khiển công suất AC/DC trong thiết bị công nghiệp.

• Hệ thống điều khiển nhiệt độ, lò điện trở, máy hàn, máy sấy công nghiệp.

• Bộ điều khiển tốc độ động cơ AC/DC và bộ khởi động mềm (Soft Starter).

• Nguồn công nghiệp, UPS, bộ điều khiển điện áp xoay chiều (AC Voltage Regulator).

• Thiết bị biến tần, nguồn xung công suất lớn, và hệ thống tự động hóa công nghiệp.

• Sử dụng trong công tác sửa chữa, thay thế linh kiện cho máy móc công nghiệp cũ hoặc thí nghiệm kỹ thuật điện tử công suất.
