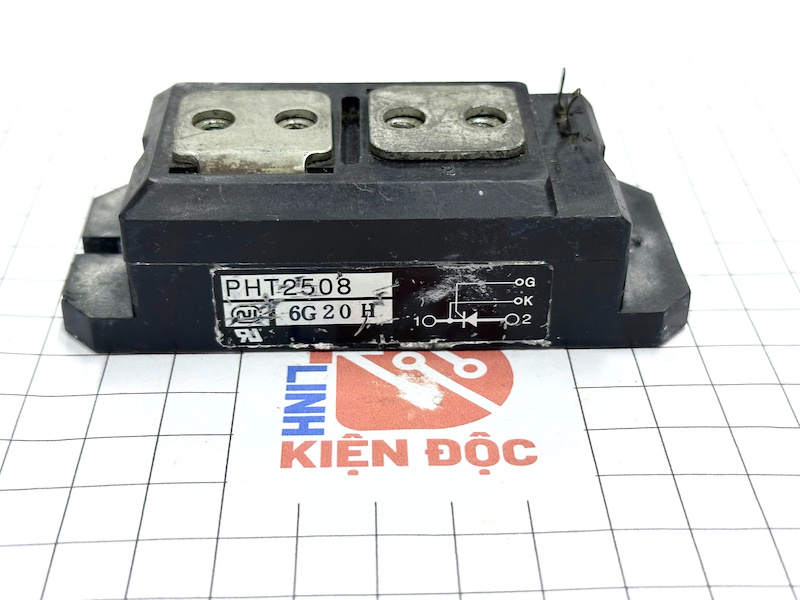

PHT2508 Module Thyristor 800V 250A (Tháo máy)

1. Giới thiệu

PHT2508 là module thyristor công suất 800V – 250A (tháo máy), chuyên dùng trong các ứng dụng công suất lớn như chỉnh lưu, điều khiển tải AC, điều tốc động cơ và mạch điều khiển công nghiệp. Đây là sản phẩm tháo máy, đã qua sử dụng nhưng được kiểm tra đảm bảo còn hoạt động tốt, thích hợp cho sửa chữa, thay thế hoặc nghiên cứu mạch công suất.
Module PHT2508 thuộc loại dual thyristor (2 SCR đấu ngược chiều), giúp điều khiển dòng điện xoay chiều (AC) hai chiều hiệu quả, đảm bảo ổn định, bền bỉ và tin cậy trong môi trường công nghiệp.

2. Đặc điểm

• Module công suất lớn, chịu dòng định mức 250A, điện áp ngược cực đại 800V.

• Dạng tháo máy, còn hoạt động tốt, phù hợp cho tái sử dụng trong sửa chữa hoặc thực hành kỹ thuật.

• Cấu trúc dual thyristor (anti-parallel), cho phép điều khiển chính xác dòng AC hai chiều.

• Thiết kế chắc chắn, bền bỉ, dễ lắp đặt và thay thế.

• Tản nhiệt hiệu quả nhờ đế nhôm phẳng, dễ kết hợp với tản nhiệt ngoài.

• Hiệu suất ổn định, tổn hao thấp, đảm bảo vận hành an toàn trong môi trường công nghiệp.

• Vỏ cách điện, chống ẩm, phù hợp với điều kiện làm việc khắc nghiệt.

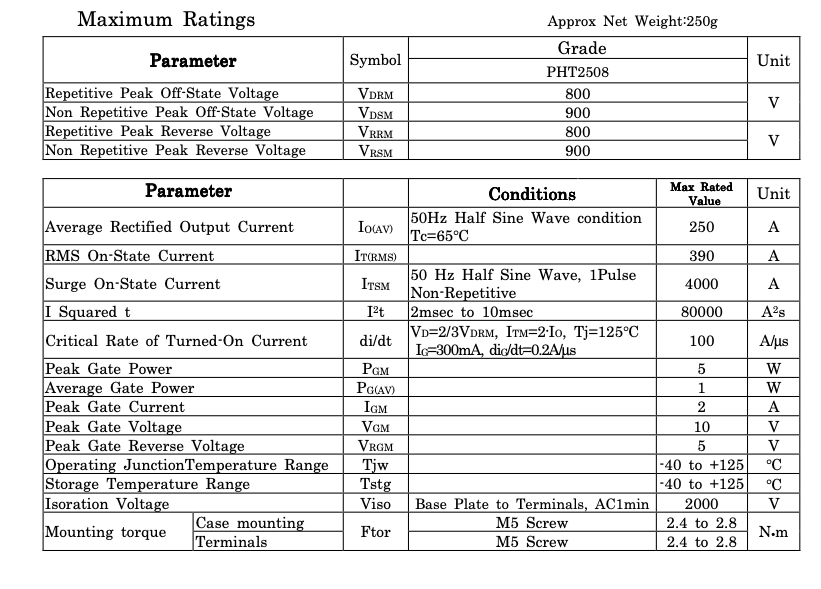

3. Thông số kỹ thuật

• Mã sản phẩm: PHT2508

• Loại linh kiện: Module Thyristor (Dual SCR Module)

• Tình trạng: Tháo máy, đã qua sử dụng

• Cấu trúc: 2 Thyristor đấu ngược chiều (anti-parallel)

• Điện áp ngược cực đại (VRRM): 800 V

• Dòng điện định mức (IT): 250 A

• Dòng điện đỉnh không lặp lại (ITSM): 4000 A

• Điện áp kích hoạt cổng (VGT): 1.5 – 3 V

• Dòng điều khiển cổng (IGT): 50 – 150 mA

• Điện trở cách điện: ≥ 2500 VAC

• Nhiệt độ làm việc: -40°C đến +125°C

• Kiểu làm mát: Tản nhiệt tự nhiên hoặc cưỡng bức

• Vật liệu vỏ: Nhựa kỹ thuật cao cấp, đế nhôm tản nhiệt

• Khối lượng: khoảng 800 – 900 g

• Kiểu đấu nối: Bắt vít công nghiệp tiêu chuẩn

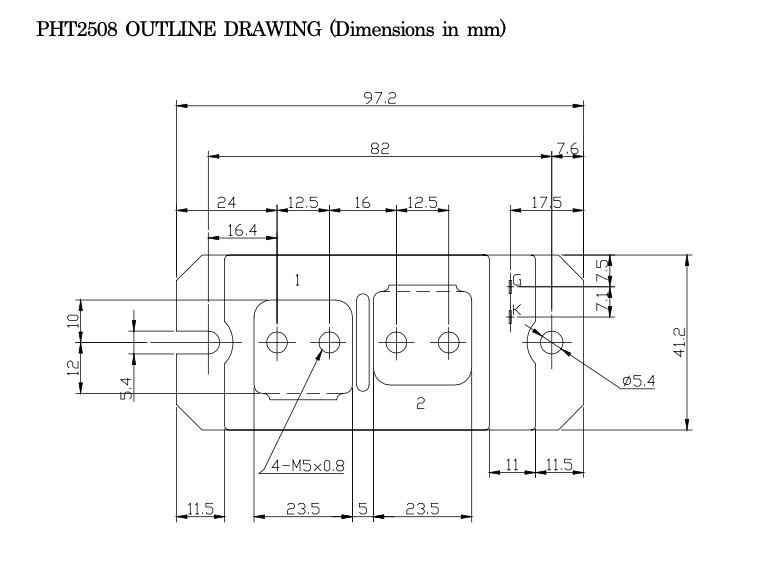

4. Kích thước

5. Ứng dụng

• Bộ chỉnh lưu điều khiển (Controlled Rectifier) cho nguồn DC công nghiệp công suất lớn.

• Bộ điều khiển công suất AC trong lò điện, máy sấy công nghiệp, máy hàn công suất cao.

• Bộ điều khiển tốc độ động cơ AC/DC và bộ khởi động mềm (Soft Starter) công suất lớn.

• Nguồn UPS, bộ ổn áp AC, và nguồn biến đổi công suất cao.

• Thiết bị tự động hóa và hệ thống điều khiển công nghiệp yêu cầu độ tin cậy và ổn định cao.

• Sử dụng cho sửa chữa, thay thế linh kiện tháo máy hoặc nghiên cứu mạch điện công suất lớn.
