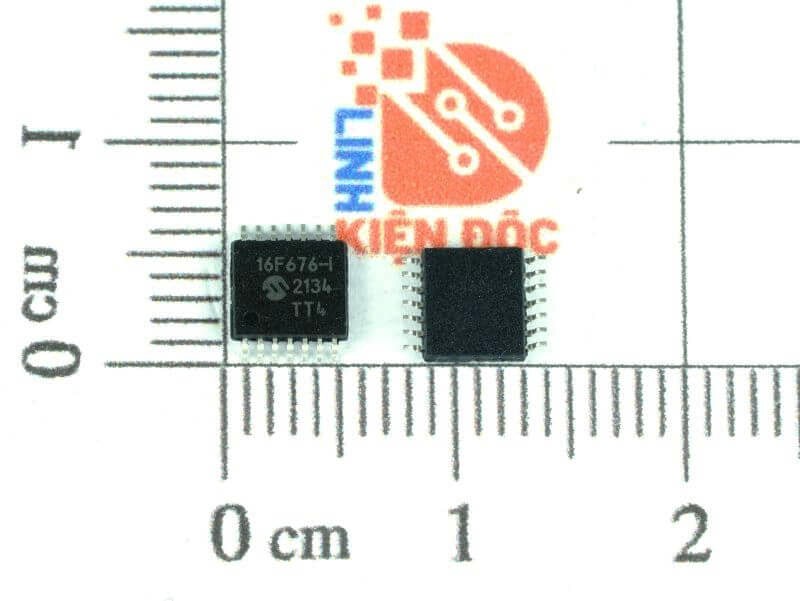

PIC16F676-I/ST Vi điều khiển CMOS 8-bit TSSOP14

Giới thiệu chung

PIC16F676 là một vi điều khiển 8-bit thuộc họ PIC16F6xx. Linh kiện này được thiết kế cho các ứng dụng điều khiển nhúng nhỏ gọn, tiêu thụ điện năng thấp, và có khả năng lập trình lại nhiều lần nhờ sử dụng bộ nhớ Flash.

Phiên bản “I/ST” cho biết:

• I: hoạt động trong dải nhiệt công nghiệp (–40°C đến +85°C).

• ST: đóng gói kiểu TSSOP-14 (mỏng, nhỏ gọn, gắn bề mặt SMD).

Đặc điểm

• Vi điều khiển 8-bit, kiến trúc RISC (35 lệnh cơ bản)

• Bộ nhớ chương trình Flash: 1K word (~1024 lệnh)

• RAM dữ liệu: 64 byte

• EEPROM: 128 byte

• 12 chân I/O có thể lập trình

• 6 kênh ADC độ phân giải 10-bit

• 1 bộ so sánh tương tự (Comparator)

• Bộ dao động nội (Internal Oscillator)

• Tốc độ hoạt động tối đa: 20 MHz

• Điện áp hoạt động: 2.0V – 5.5V

• Tiêu thụ điện năng thấp, có chế độ ngủ (Sleep mode)

Cấu tạo và chức năng chính

• CPU 8-bit với kiến trúc Harvard tách biệt chương trình và dữ liệu

• Các bộ định thời: Timer0, Timer1, Timer2

• Hỗ trợ ngắt từ ADC, Timer và I/O

• Cổng lập trình trực tiếp ICSP (In-Circuit Serial Programming)

• Hoạt động ổn định trong dải nhiệt rộng

Thông số kỹ thuật

• Vi điều khiển 8-bit, bộ nhớ Flash 1K word

• RAM 64 byte, EEPROM 128 byte

• 12 chân I/O, 6 kênh ADC 10-bit

• Bộ so sánh analog tích hợp

• Bộ định thời Timer0, Timer1, Timer2

• Tốc độ tối đa 20 MHz

• Điện áp 2.0V – 5.5V

• Chế độ tiết kiệm điện Sleep

• ICSP hỗ trợ lập trình trong mạch

• Nhiệt độ hoạt động –40°C đến +85°C

Ứng dụng

• Mạch điều khiển tự động nhỏ gọn

• Hệ thống đọc và xử lý tín hiệu cảm biến

• Bộ điều khiển relay, LED, động cơ nhỏ

• Thiết bị đo lường, hiển thị và học tập vi điều khiển

• Các ứng dụng dân dụng, công nghiệp, IoT quy mô nhỏ

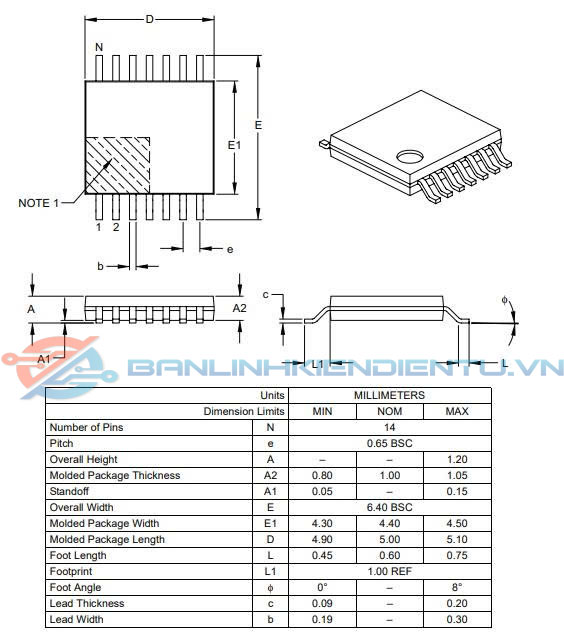

Kích thước

Xem thêm các loại vi điều khiển khác tại đây

Datasheet
