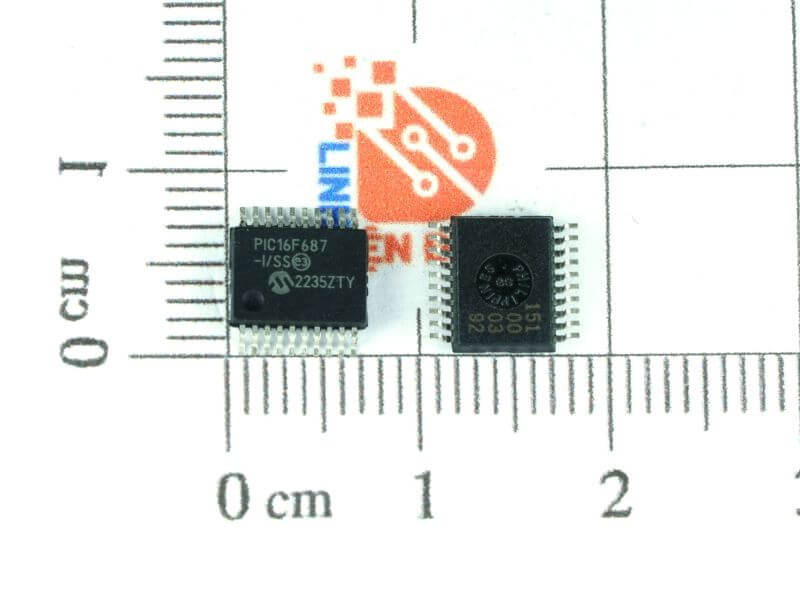

PIC16F687-I/SS Vi điều khiển PIC 8-bit CMOS SSOP20

Giới thiệu chung

PIC16F687-I/SS là vi điều khiển 8-bit thuộc dòng PIC16F, sử dụng công nghệ CMOS tiết kiệm điện (nanoWatt Technology) và bộ nhớ Flash có thể lập trình nhiều lần. IC tích hợp ADC, PWM, UART, Timer và Comparator, phù hợp cho các ứng dụng điều khiển, đo lường, tự động hóa và hệ thống nhúng. Đóng gói SSOP-20 giúp tiết kiệm không gian PCB, thích hợp cho thiết bị nhỏ gọn.

Đặc điểm

• Vi điều khiển PIC 8-bit hiệu suất ổn định.

• Công nghệ CMOS tiêu thụ điện năng thấp (nanoWatt).

• Bộ nhớ Flash lập trình lại được.

• Tích hợp ADC 10-bit nhiều kênh.

• Hỗ trợ PWM, EUSART, Timer, Comparator.

• 16 chân I/O đa năng.

• Hoạt động ở dải điện áp rộng 2.0V – 5.5V.

• Đóng gói SSOP-20 nhỏ gọn, dễ gắn mạch.

Cấu tạo

• Vỏ SSOP-20 (20 chân, dạng thu nhỏ).

• Lõi xử lý PIC 8-bit.

• Bộ nhớ chương trình Flash.

• Bộ nhớ RAM và EEPROM tích hợp.

• Các module ngoại vi: ADC, PWM, Timer, Comparator, EUSART.

• Chân nguồn VDD/VSS, chân Reset (MCLR).

• Chân OSC cho thạch anh ngoài.

• 16 chân I/O lập trình linh hoạt.

Thông số kỹ thuật

• CPU: PIC 8-bit.

• Flash: ~7K Word.

• RAM: ~256 Byte.

• EEPROM: ~128 Byte.

• Số chân tổng: 20 chân (SSOP-20).

• I/O khả dụng: 16 chân.

• ADC: 10-bit, nhiều kênh.

• Timer: 3 bộ (8-bit/16-bit).

• Giao tiếp: EUSART, SPI/I2C (tùy phiên bản).

• Điện áp hoạt động: 2.0V – 5.5V.

• Tần số tối đa: 20 MHz.

• Nhiệt độ hoạt động: -40°C đến +85°C.

• Đóng gói: SSOP-20 (nhỏ hơn SOP-20).

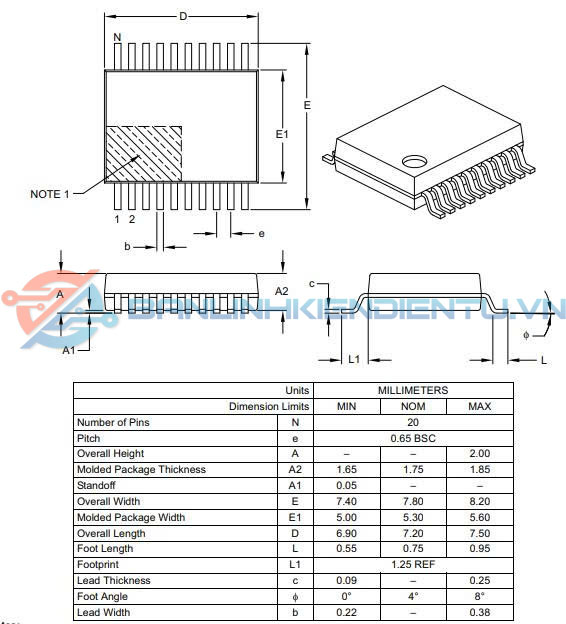

Kích thước

Ứng dụng

• Mạch điều khiển thiết bị điện tử.

• Hệ thống nhúng, IoT, tự động hóa.

• Đọc và xử lý tín hiệu cảm biến (ADC).

• Điều khiển PWM: LED, động cơ, servo.

• Giao tiếp UART/USART với module khác.

• Mạch đo lường, bộ đếm, tạo xung.

• Thiết bị gia dụng, công nghiệp, robot mini.
