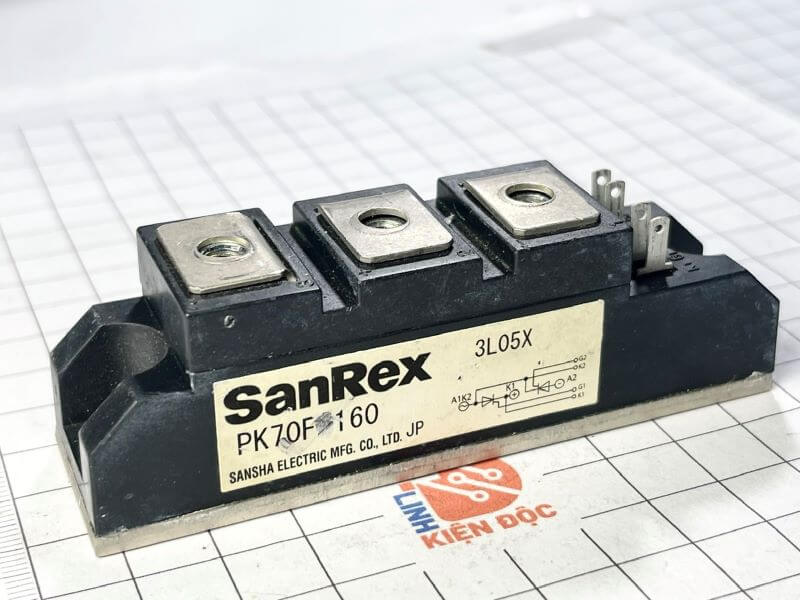

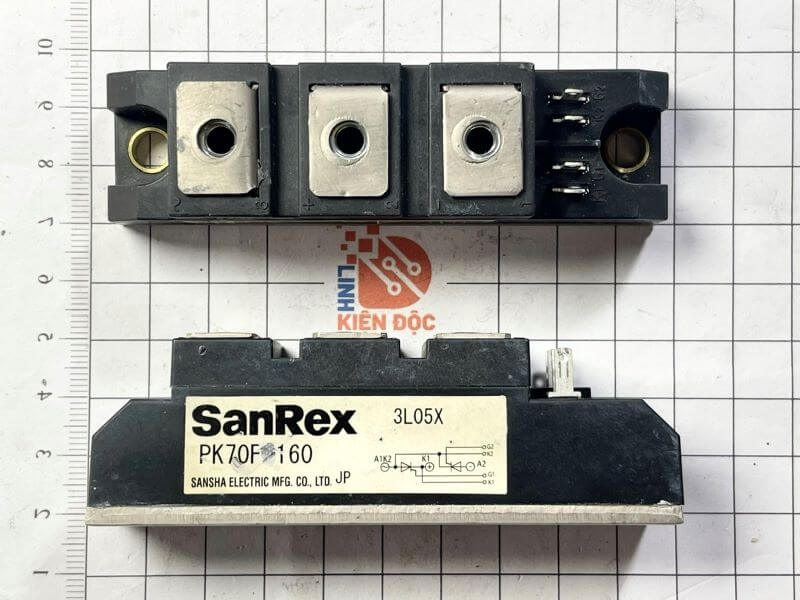

PK70F-160 Module Thyristor 70A/1600V

Giới thiệu chung về PK70F-160

PK70F-160 là một module thyristor có khả năng chịu dòng điện lên đến 70A và điện áp tối đa 1600V. Module này thường được sử dụng trong các hệ thống điện công nghiệp và điều khiển công suất cao, nơi yêu cầu khả năng chịu tải lớn và hiệu suất ổn định. Với các đặc điểm như thiết kế tích hợp, khả năng tản nhiệt tốt, và độ bền cao, module này được sử dụng rộng rãi trong các hệ thống điều khiển động cơ, chỉnh lưu và các ứng dụng quản lý năng lượng trong các nhà máy công nghiệp.

Đặc điểm chính của PK70F-160

• Dòng điện định mức: 70A, phù hợp cho các ứng dụng cần dòng điện cao và điều khiển công suất lớn.
• Điện áp chịu đựng: 1600V, có thể sử dụng trong các hệ thống có điện áp cao, bảo vệ các thiết bị khác trong mạch điện.
• Thiết kế tích hợp: Module được thiết kế theo dạng tích hợp, giúp dễ dàng lắp đặt và vận hành trong các hệ thống điện công nghiệp phức tạp.
• Khả năng chịu nhiệt tốt: Được thiết kế để hoạt động liên tục với khả năng tản nhiệt hiệu quả, giúp tránh quá nhiệt trong quá trình hoạt động.

Ứng dụng của PK70F-160

• Chỉnh lưu có điều khiển: Module thường được sử dụng trong các mạch chỉnh lưu có điều khiển, điều chỉnh dòng điện cho các thiết bị tải lớn.
• Điều khiển động cơ: Được sử dụng trong các hệ thống điều khiển động cơ điện, nơi cần điều khiển tốc độ và công suất động cơ.
• Điều khiển năng lượng: Thích hợp cho các bộ điều khiển nhiệt, quản lý năng lượng trong các hệ thống công nghiệp.
• Nguồn điện và inverter: Được sử dụng trong các hệ thống cung cấp điện công suất lớn như UPS, bộ chuyển đổi nguồn, và các thiết bị inverter.
• Hệ thống điều khiển tự động: Module này phù hợp cho các hệ thống điều khiển tự động trong nhà máy và các hệ thống công nghiệp lớn.

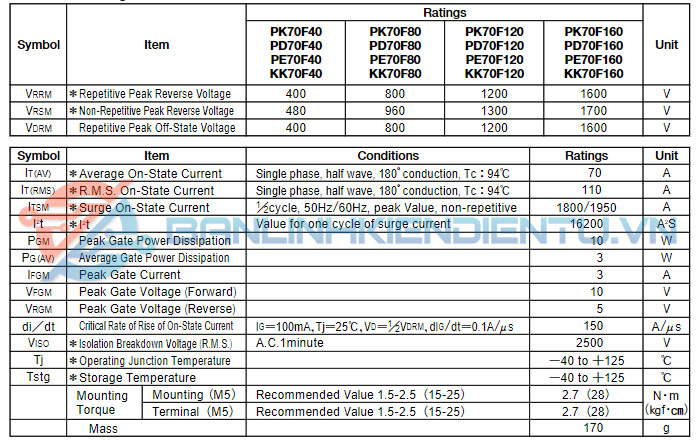

Thông số kỹ thuật của PK70F-160

• Dòng điện định mức (IT(RMS)): 70A
• Điện áp chịu đựng (VDRM/VRRM): 1600V
• Dòng điện kích hoạt (IGT): 150mA
• Điện áp kích hoạt cổng (VGT): 2.5V
• Nhiệt độ hoạt động: -40°C đến +125°C
• Tản nhiệt: Cần sử dụng các giải pháp tản nhiệt hiệu quả để đảm bảo module hoạt động ổn định.



Sơ đồ cấu tạo PK70F-160

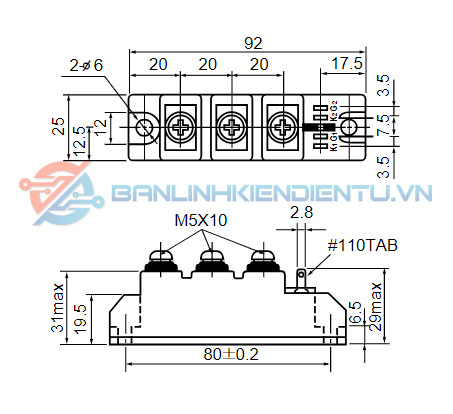

Kích thước PK70F-160

Xem thêm: Nhiều sản phẩm Thyristor tại đây

Datasheet PK70F-160
