PM150CSD060 IGBT 150A 600V tháo máy

1. Giới thiệu

Module PM150CSD060 là một IGBT Power Module công suất trung bình – cao, được thiết kế để sử dụng trong các hệ thống điều khiển động cơ, biến tần, servo drive và nguồn công nghiệp. Module này có khả năng chịu điện áp 600V và dòng định mức 150A, mang lại hiệu suất cao, độ ổn định lớn và tuổi thọ dài. Phiên bản “tháo máy” thường được thu hồi từ thiết bị công nghiệp cũ, có thể tái sử dụng nếu được kiểm tra kỹ và còn đạt tiêu chuẩn hoạt động.

2. Đặc điểm nổi bật

• Tích hợp 6 transistor IGBT và 6 diode hồi tiếp (freewheel diode) trong cùng một khối.

• Cấu hình 3-phase inverter module, phù hợp cho các mạch điều khiển động cơ xoay chiều.

• Hiệu suất chuyển mạch cao, tổn hao thấp, giảm sinh nhiệt trong quá trình vận hành.

• Có tấm đế kim loại tản nhiệt lớn, giúp duy trì nhiệt độ ổn định.

• Độ tin cậy cao, thiết kế cơ khí chắc chắn, phù hợp môi trường công nghiệp.

• Dạng module tiêu chuẩn, dễ lắp đặt, bảo trì và thay thế.

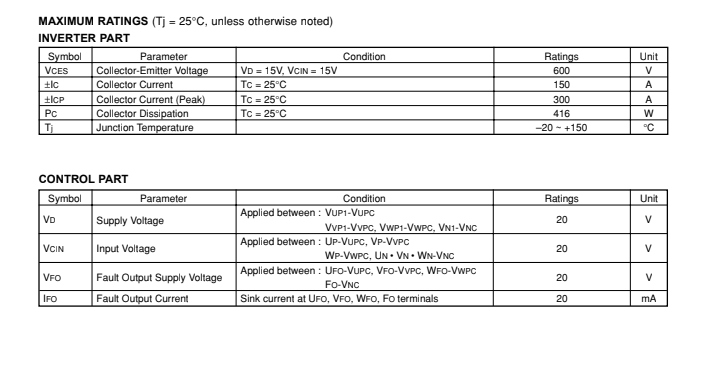

3. Thông số kỹ thuật chính

• Model: PM150CSD060

• Loại linh kiện: IGBT Power Module

• Cấu trúc: 3-phase inverter (6 IGBT + 6 diode hồi tiếp)

• Dòng cực đại (Collector Current): 150A

• Điện áp chịu đựng cực đại (Collector-Emitter Voltage): 600V

• Điện áp điều khiển (Gate-Emitter Voltage): ±20V

• Tần số chuyển mạch: 10 – 20kHz

• Nhiệt độ hoạt động: -20°C đến +125°C

• Điện trở nhiệt (Junction to Case): thấp, giúp tản nhiệt hiệu quả

• Kiểu vỏ: Module nhựa có đế kim loại, dễ bắt vào tản nhiệt

• Khối lượng: khoảng 300 – 500g

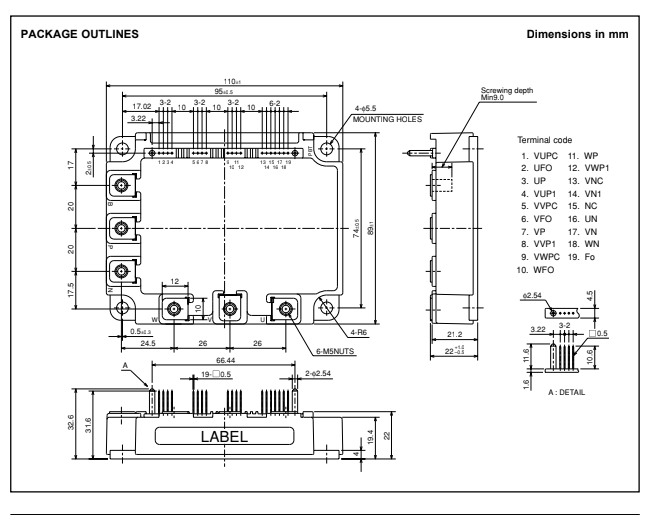

4. Kích thước

5. Ứng dụng

• Biến tần điều khiển động cơ xoay chiều 3 pha.

• Hệ thống servo trong máy CNC, robot, máy dệt.

• Bộ lưu điện (UPS) và nguồn chuyển đổi công nghiệp DC–AC.

• Hệ thống HVAC, thang máy, máy nén khí và bơm công nghiệp.

• Bộ inverter trong hệ thống năng lượng mặt trời hoặc gió.

• Các mạch điều khiển công suất lớn yêu cầu hiệu suất cao và độ tin cậy ổn định.

Xem thêm các mã IGBT khác tại đây

DATASHEET
