PS2702-2 Opto cách ly quang SOP-8

Giới thiệu chung

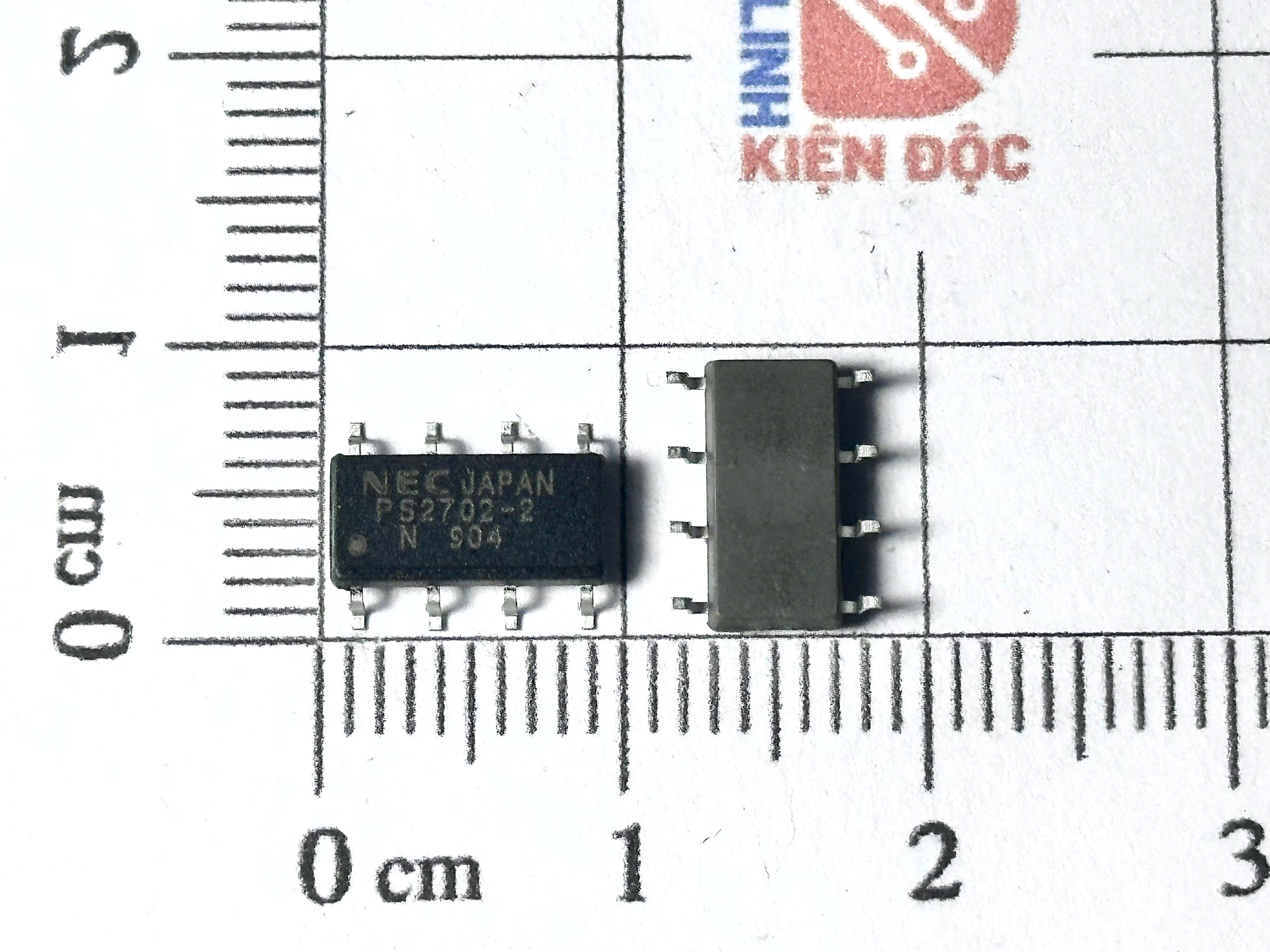

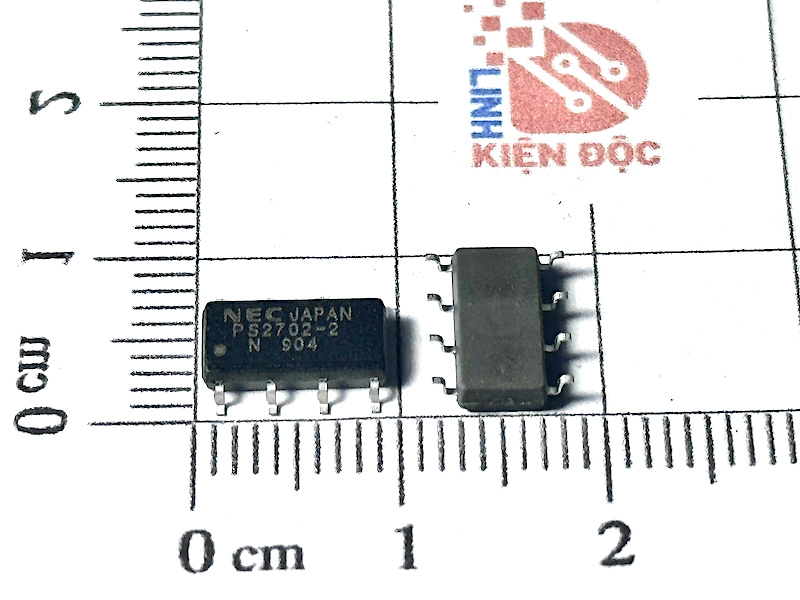

PS2702-2 là một photocoupler (optocoupler) 2 kênh, được đóng gói theo chuẩn SOP-8 (8 chân). Linh kiện này cho phép truyền tín hiệu điện giữa hai mạch điện cách ly nhau bằng cách sử dụng ánh sáng. Mỗi kênh của PS2702-2 bao gồm một diode phát sáng hồng ngoại (LED) và một transistor quang (photo-transistor).

Đặc điểm

• Gồm 2 kênh cách ly quang độc lập trong cùng một IC.

• Tích hợp LED hồng ngoại ở đầu vào và transistor quang ở đầu ra.

• Tốc độ chuyển mạch nhanh, đáp ứng tốt trong các mạch số và điều khiển.

• Cách ly điện áp cao giữa mạch điều khiển và mạch công suất.

• Tiêu thụ điện năng thấp.

• Được thiết kế nhỏ gọn trong gói SOP-8, dễ dàng lắp đặt trong mạch in SMD.

• Tuân thủ chuẩn an toàn cách ly điện cho thiết bị công nghiệp và dân dụng.

Cấu tạo

• Mỗi kênh bao gồm một LED hồng ngoại gắn đối diện với một photo-transistor trong cùng một vỏ nhựa cách điện.

• Khi LED được kích hoạt bằng dòng điện, ánh sáng phát ra sẽ kích thích photo-transistor dẫn dòng ở đầu ra.

• Không có kết nối điện trực tiếp giữa đầu vào và đầu ra – toàn bộ quá trình truyền tín hiệu diễn ra qua ánh sáng, tạo nên sự cách ly điện tuyệt đối.

Ứng dụng

• Cách ly tín hiệu giữa vi điều khiển và các mạch công suất.

• Giao tiếp giữa mạch điều khiển logic và mạch điện áp cao.

• Điều khiển rơle, triac hoặc transistor công suất mà không làm ảnh hưởng tới mạch điều khiển.

• Tách biệt mạch đo và mạch tải trong các thiết bị đo lường.

• Ứng dụng trong mạch nguồn xung, mạch điều khiển motor, PLC và thiết bị tự động hóa.

Thông số kỹ thuật chính

Kích thước

Xem thêm các Opto khác tại đây

Datasheet
