PS9213 Opto cách ly quang SOP-5

Giới thiệu chung

PS9213 là một opto-isolator (bộ cách ly quang) dạng Intelligent Power Module Interface, được dùng để truyền tín hiệu điều khiển giữa mạch logic điện áp thấp và mạch công suất điện áp cao, đồng thời cách ly điện áp để bảo vệ mạch điều khiển. IC này thường dùng trong các bộ nghịch lưu, biến tần, hoặc mạch điều khiển IGBT/MOSFET công suất.

Đặc điểm

• Tích hợp LED phát hồng ngoại và photodetector bên trong, đảm bảo cách ly quang học giữa ngõ vào và ngõ ra.

• Cách ly điện áp cao, thường lên tới 5000 Vrms.

• Ngõ ra dạng tín hiệu logic phù hợp điều khiển gate driver.

• Thời gian đáp ứng nhanh, thích hợp cho mạch điều khiển tần số cao.

• Hoạt động ổn định trong môi trường nhiễu cao.

• Đóng gói DIP cách ly với khoảng cách creepage lớn.

Cấu tạo

1. LED phát IR ở ngõ vào, nhận tín hiệu điều khiển từ mạch logic.

2. Photodetector + mạch khuếch đại ở ngõ ra để chuyển tín hiệu quang thành tín hiệu điện.

3. Mạch Schmitt Trigger để ổn định mức logic.

4. Mạch bảo vệ nội bộ chống nhiễu và xung áp.

Sơ đồ chân

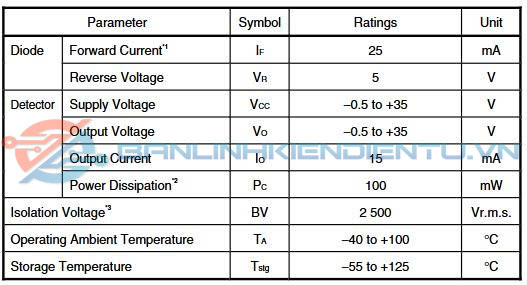

Thông số kỹ thuật chính

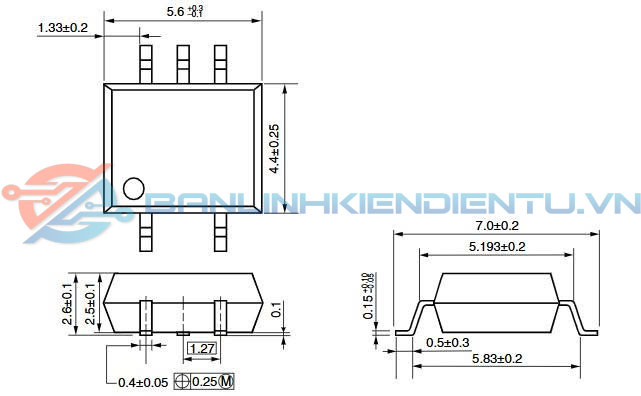

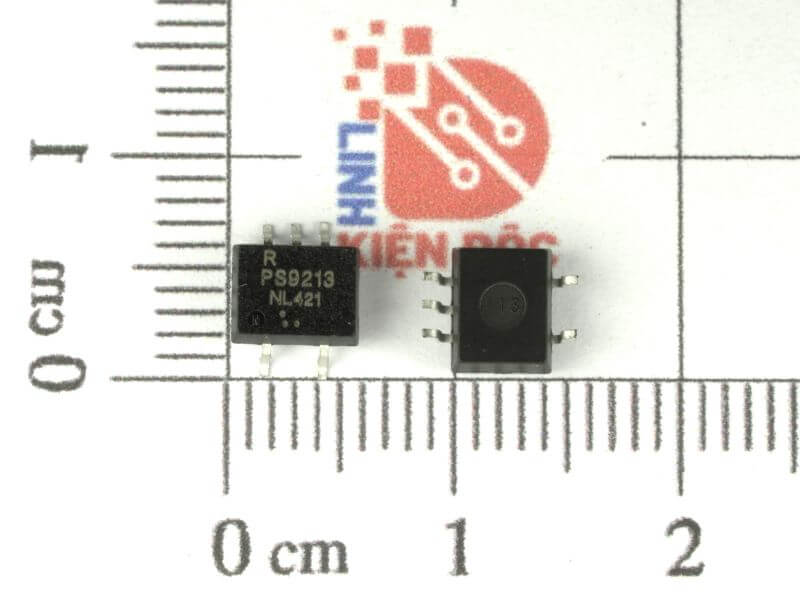

Kích thước

Ứng dụng

• Cách ly tín hiệu giữa vi điều khiển và tầng công suất IGBT/MOSFET.

• Giao tiếp an toàn giữa mạch điều khiển và mạch nguồn cao áp.

• Hệ thống biến tần (inverter) cho động cơ AC.

• Bộ nghịch lưu năng lượng mặt trời.

• Mạch điều khiển UPS, nguồn xung công suất cao.
