1. Giới thiệu

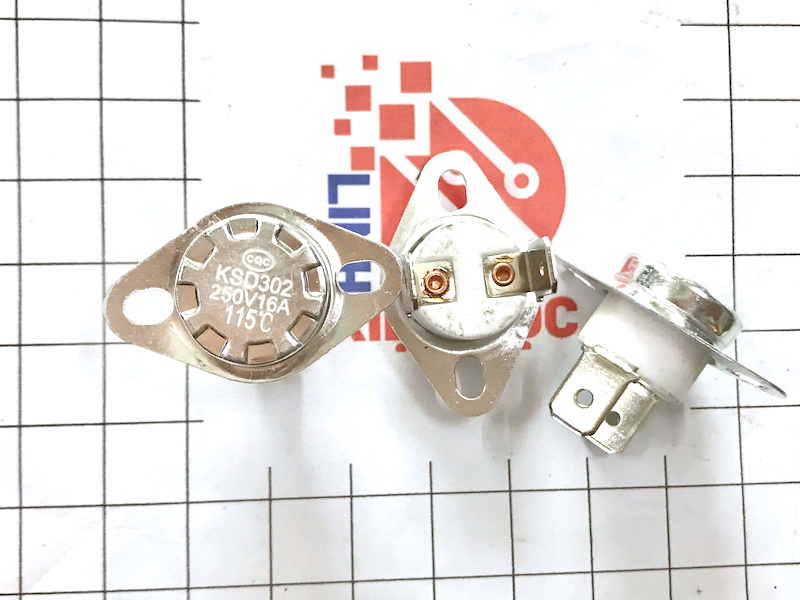

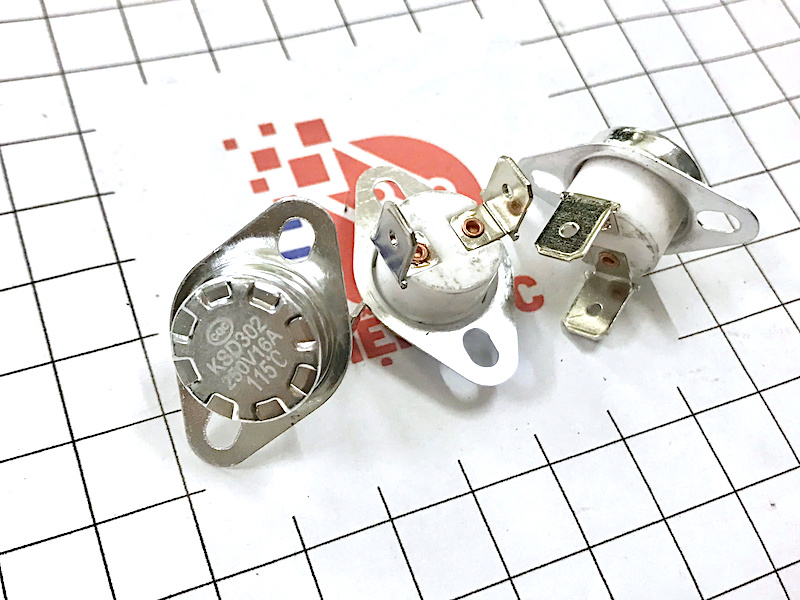

Relay nhiệt KSD302 là công tắc bảo vệ quá nhiệt dạng cơ học, sử dụng đĩa lưỡng kim để tự động đóng/ngắt mạch theo nhiệt độ. Ở phiên bản 115°C – thường đóng (NC), relay sẽ dẫn điện khi nhiệt độ bình thường, và ngắt mạch khi thân relay đạt đến 115°C, giúp bảo vệ thiết bị khỏi hiện tượng quá nhiệt, cháy nổ, hoặc hư hỏng linh kiện. Sau khi nhiệt độ giảm thấp hơn mức hồi phục, relay sẽ tự động đóng lại, hoạt động hoàn toàn tự động và ổn định.

2. Thông số kỹ thuật

• Model: KSD302

• Nhiệt độ ngắt: 115°C

• Kiểu hoạt động: Thường đóng (NC)

• Điện áp định mức: 250VAC

• Dòng chịu tải: 16A

• Nhiệt độ hồi phục: thấp hơn điểm ngắt khoảng 8–15°C

• Sai số nhiệt: ±3°C

• Điện trở tiếp xúc: ≤50 mΩ

• Độ bền chịu điện áp: 3kV / 3 giây

• Độ bền đóng/ngắt: ≥100.000 chu kỳ

• Cấu tạo: vỏ kim loại + đĩa lưỡng kim snap–action

• Kiểu chân: 2 chân thẳng

• Kích thước: đường kính khoảng 19 mm

• Ứng dụng: mạch nguồn, biến áp, bộ gia nhiệt, máy lọc nước nóng, motor, thiết bị gia dụng, block mini, mạch chống quá nhiệt.

3. Đặc điểm nổi bật

• Ngắt nhanh khi đạt 115°C, độ chính xác cao

• Tự động đóng lại khi nhiệt độ giảm, không cần thao tác reset

• Tiếp điểm bền, chịu dòng lớn 16A

• Khả năng cách điện tốt, an toàn trong thiết bị AC

• Thiết kế đơn giản, độ bền cao, dễ thay thế
