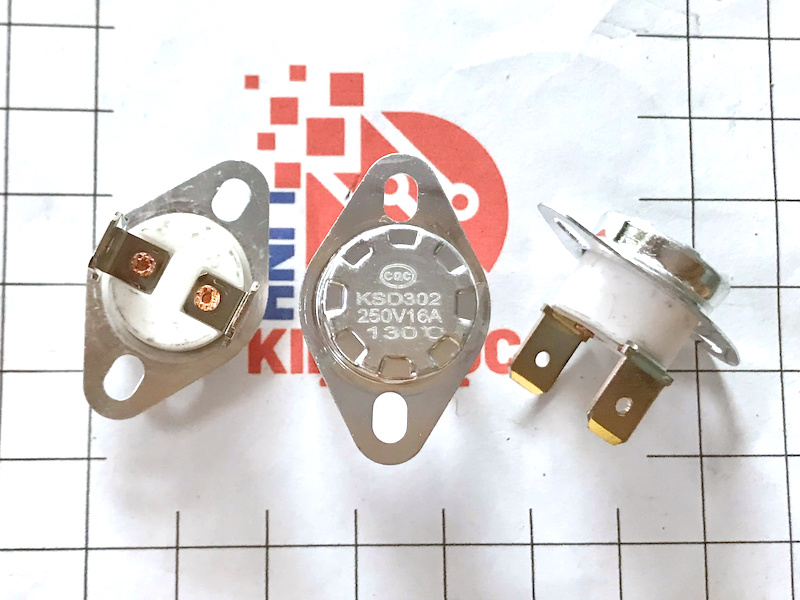

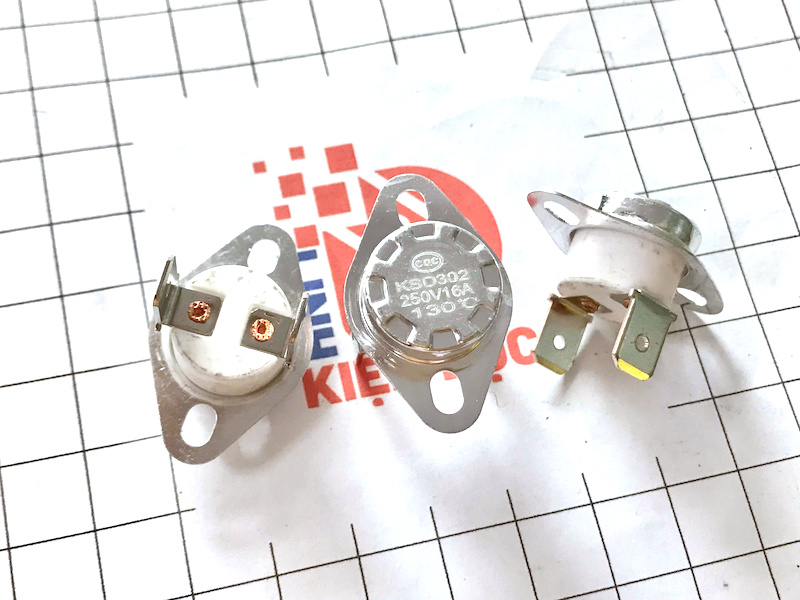

Relay nhiệt KSD302 130 độ 16A 250V thường đóng 2 chân

1. Giới thiệu chung

Relay nhiệt KSD302 là công tắc nhiệt dạng bimetal (lưỡng kim) rất phổ biến trong các ứng dụng bảo vệ quá nhiệt. Ở phiên bản 130°C, khi nhiệt độ môi trường hoặc thiết bị chạm ngưỡng 130 độ C, relay sẽ ngắt mạch để ngăn nguy cơ quá nhiệt, sau đó khi nhiệt độ giảm đủ thì tự khôi phục (tự đóng) mà không cần can thiệp thủ công.

2. Thông số kỹ thuật

• Model: KSD302

• Nhiệt độ ngắt (set point): 130°C

• Điện áp định mức: 250 VAC

• Dòng chịu tải: 16A

• Loại tiếp điểm: Thường đóng (NC) — mạch dẫn điện bình thường, ngắt khi vượt nhiệt.

• Kiểu chân: 2 chân dạng lá dẹt / flat blade

• Hồi phục nhiệt (hysteresis): khi nhiệt giảm về dưới điểm ngắt khoảng 8–15°C thì relay sẽ đóng lại (theo các phiên bản phổ biến KSD302, nhiều dòng dùng xấp xỉ khoảng này)

• Sai số nhiệt độ: khoảng ± 3°C (thường là giá trị phổ biến cho relay nhiệt KSD302)

• Điện trở tiếp xúc: ≤ 50 mΩ (giúp giảm tổn hao điện khi đóng) — đây là giá trị thông số phổ biến ở các loại KSD302.

• Độ bền điện môi: 3 kV trong 3 giây (cách điện tốt khi chịu điện áp cao)

• Số chu kỳ đóng/ngắt (độ bền cơ / điện): ≥ 100.000 lần (theo nhiều nhà sản xuất relay bimetal KSD302)

• Vật liệu vỏ (nếu có): nhiều loại KSD302 dùng vỏ ceramic (hoặc kim loại tùy phiên bản) — ví dụ bản 130°C là ceramic bimetalic theo Scemo Systems.

3. Cấu tạo & cơ chế hoạt động

• Lưỡng kim (bimetal): Relay sử dụng tấm lưỡng kim, khi nhiệt độ tăng, tấm này uốn cong hoặc uốn ngược để đẩy tiếp điểm — dẫn đến ngắt mạch.

• Snap-action: Cơ chế bật rất nhanh khi đạt nhiệt độ, giúp ngắt mạch nhanh chóng và đáng tin cậy.

• Tự hồi phục: Khi nhiệt độ giảm xuống thấp hơn điểm ngắt một mức (hysteresis), tiếp điểm đóng lại mà không cần reset bằng tay.

• Chân tiếp xúc: Hai chân dẹt — thuận tiện để hàn, cắm kết nối nhanh hoặc sử dụng đầu bấm (cút, socket).

4. Ứng dụng

Relay nhiệt KSD302 130°C thường được dùng trong:

• Thiết bị gia dụng: như máy sấy, lò nướng, nồi điện — nơi có thể đạt nhiệt cao và cần bảo vệ quá nhiệt.

• Động cơ / máy bơm: bảo vệ khi cuộn dây hoặc động cơ quá nhiệt.

• Các mạch điều khiển nguồn: như nguồn công suất, mạch điện tử công nghiệp cần ngắt khi nhiệt độ cao.

• Hệ thống sưởi: hệ sưởi điện, thanh nhiệt, máy hơi …

5. Ưu điểm

• An toàn cao: Ngắt mạch khi nhiệt cao để bảo vệ thiết bị và tránh nguy cơ cháy nổ.

• Tự phục hồi: Không cần reset bằng tay — khi nguội sẽ đóng lại tự động.

• Dòng tải cao: 16A – phù hợp nhiều ứng dụng công suất lớn.

• Độ bền: Khả năng đóng/ngắt ≥ 100.000 lần làm cho thiết bị rất bền.

• Cách điện tốt: Cách điện cao (3 kV trong 3 s) giúp an toàn khi chịu xung điện hoặc sai sót.

• Chi phí thấp: Loại relay nhiệt KSD302 rất phổ biến, dễ tìm linh kiện thay thế.

6. Lưu ý khi sử dụng

• Khi chọn relay nhiệt, cần chắc rằng nhiệt độ ngắt (130°C) là phù hợp với hệ thống: nếu thiết bị hiếm khi tới 130°C thì có thể dùng relay thấp hơn, hoặc nếu nhiệt cao hơn thì cần loại khác.

• Khảo sát hysteresis (nhiệt hồi phục): nếu quá hẹp hoặc quá rộng sẽ ảnh hưởng khả năng đóng lại và tần suất ngắt/mở — điều này ảnh hưởng tới độ bền.

• Đảm bảo dây dẫn và cọc chân (terminal) chịu được dòng 16A, để tránh quá tải.

• Cố định relay chắc chắn (ví dụ bắt vít hoặc ép vào mặt tản nhiệt) để relay truyền nhiệt tốt và phản hồi nhiệt chính xác.

• Tránh lắp đặt nơi rất ẩm hoặc ăn mòn nếu vỏ không chống được: có thể ảnh hưởng tới tiếp điểm và cách điện.
