1. Giới thiệu

Relay nhiệt KSD302 là thiết bị bảo vệ quá nhiệt dạng cơ, sử dụng đĩa lưỡng kim để tự động đóng/ngắt mạch theo nhiệt độ. Phiên bản 60°C – thường đóng (NC) sẽ cho mạch dẫn điện khi bình thường, và ngắt ra khi thân relay đạt đến 60°C, giúp bảo vệ thiết bị khỏi tình trạng quá nhiệt. Khi nhiệt độ giảm xuống thấp hơn ngưỡng hồi phục, relay sẽ tự đóng lại, hoạt động hoàn toàn tự động không cần reset.

2. Thông số kỹ thuật

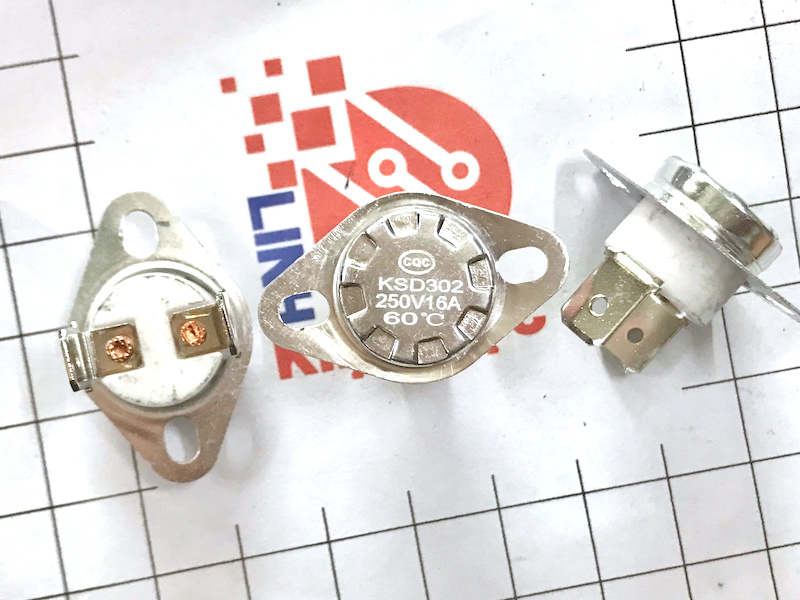

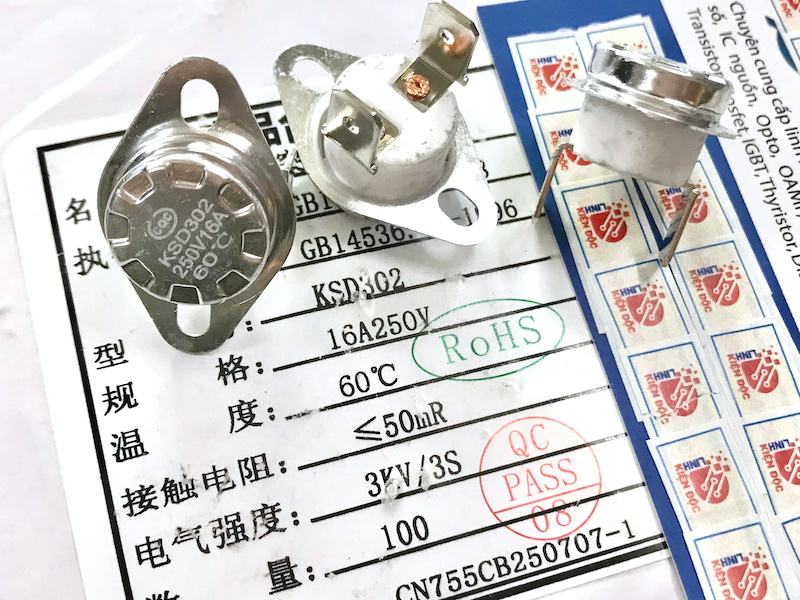

• Model: KSD302

• Nhiệt độ ngắt: 60°C

• Kiểu tiếp điểm: Thường đóng (NC)

• Điện áp hoạt động: 250VAC

• Dòng chịu tải: 16A

• Nhiệt độ hồi phục: thấp hơn điểm ngắt ~8–15°C

• Sai số nhiệt: ±3°C

• Điện trở tiếp xúc: ≤50 mΩ

• Độ bền chịu điện áp: 3kV / 3 giây

• Độ bền cơ học: ≥100.000 lần đóng/ngắt

• Cấu tạo: vỏ kim loại + đĩa lưỡng kim snap-action

• Kiểu chân: 2 chân thẳng

• Kích thước thân relay: đường kính khoảng 19 mm

• Ứng dụng: nguồn xung, biến áp, thiết bị gia dụng, máy lọc nước nóng-lạnh, motor quạt, block tủ lạnh mini, mạch bảo vệ quá nhiệt.

3. Đặc điểm nổi bật

• Ngắt chính xác tại 60°C, phản ứng nhanh

• Tự động phục hồi sau khi nhiệt độ giảm

• Tiếp điểm dẫn điện tốt, trở kháng thấp

• Khả năng cách điện cao, độ bền lớn

• Dễ thay thế – chi phí thấp – dùng rộng rãi
