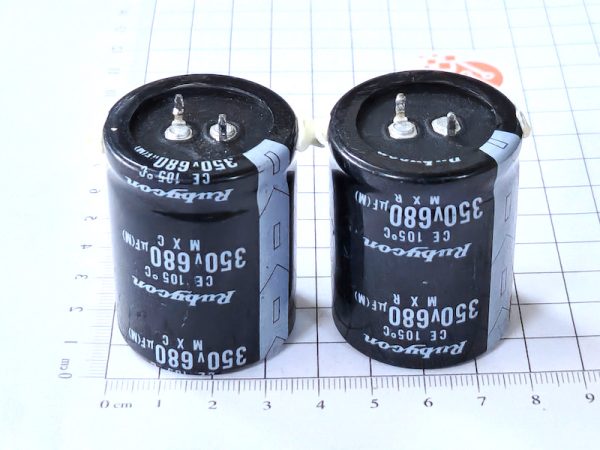

Rubycon 350V 680µF – Tụ hóa 35 × 45 mm hàng Tháo máy

1. Giới thiệu

• Rubycon (Nhật Bản) là thương hiệu tụ điện hàng đầu thế giới, nổi tiếng với các dòng tụ nhôm điện phân chất lượng cao, tuổi thọ dài, độ tin cậy cao.

• Tụ 350V 680µF thường được dùng trong mạch nguồn xung (SMPS), nguồn PFC, UPS, biến tần, ampli công suất.

• Điện áp 350V thích hợp cho bus DC sau chỉnh lưu AC 200–220V, trước khâu PFC hoặc các ứng dụng không yêu cầu 400V.

2. Cấu tạo

• Cực dương: Lá nhôm anod hóa, có lớp oxit làm điện môi.

• Cực âm: Lá nhôm tiếp xúc dung dịch điện phân.

• Giấy cách điện: Tẩm điện phân, cuộn xen kẽ cực dương và âm.

• Dung dịch điện phân: Tăng mật độ điện dung và dẫn điện.

• Vỏ nhôm: Hình trụ, phủ lớp nhựa, có rãnh thoát khí chống nổ.

• Chân snap-in: Dễ hàn trên PCB công suất lớn.

3. Thông số kỹ thuật

4. Chức năng

• Lọc nguồn DC cao áp sau chỉnh lưu từ AC.

• Giảm nhiễu, gợn sóng (ripple) trong mạch nguồn.

• Ổn định điện áp DC cho tải công suất.

• Tích trữ năng lượng, cung cấp dòng tức thời khi tải tăng đột ngột.

• Bảo vệ linh kiện công suất (MOSFET, IGBT, IC nguồn) khỏi xung áp.

5. Ứng dụng

• Nguồn xung (SMPS) công suất vừa và lớn.

• Bộ lưu điện (UPS).

• Biến tần, bộ nghịch lưu năng lượng mặt trời.

• Ampli công suất, thiết bị âm thanh chuyên nghiệp.

• Tivi, màn hình, thiết bị điện lạnh và công nghiệp.

6. Cách kiểm tra

• Quan sát: Nếu tụ phồng, nứt, rỉ dịch → hỏng.

• Đo điện dung bằng LCR meter: Giá trị trong khoảng 544 – 816 µF (±20%) → tụ còn tốt.

• Đo ESR: Nếu ESR thấp → tụ tốt; nếu ESR tăng cao → tụ suy yếu.

• Trong mạch: Nguồn kêu, áp DC dao động, MOSFET nóng → dấu hiệu tụ lọc yếu.
