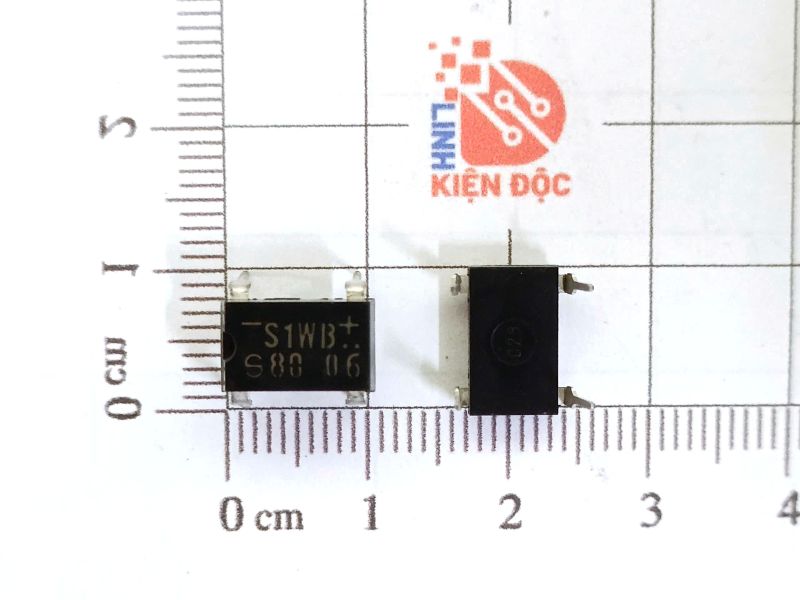

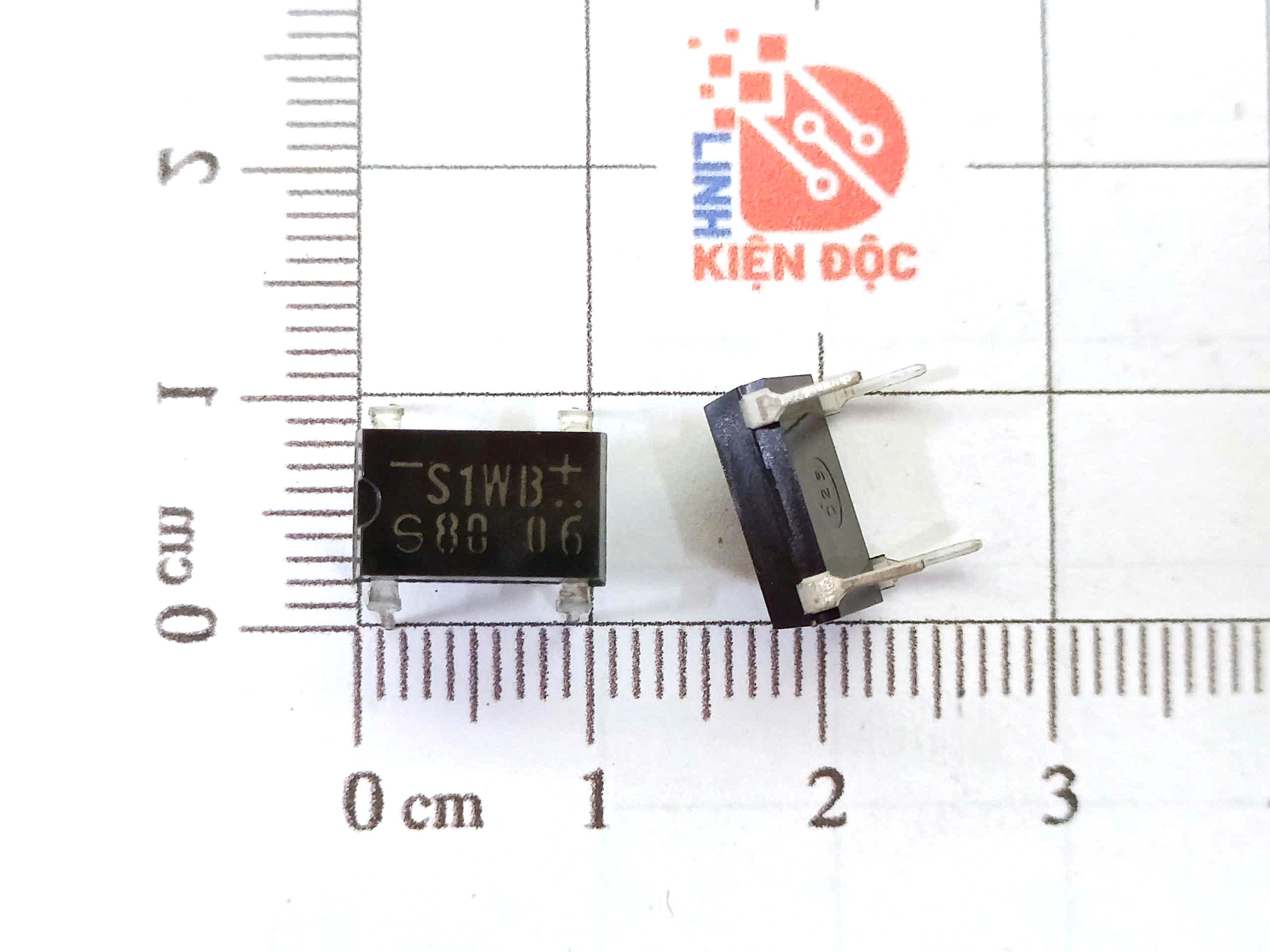

S1WBS80 S1WB80 Diode cầu 1A 800V DIP-4

Giới thiệu chung

S1WBS80/ S1WB80 là diode cầu chỉnh lưu toàn sóng, dòng định mức 1A và điện áp ngược tối đa 800V, dạng đóng gói DIP-4 xuyên lỗ. Linh kiện này được sử dụng rộng rãi trong các mạch nguồn AC-DC công suất nhỏ và trung bình để chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC). Với kích thước nhỏ gọn, giá thành thấp và khả năng chịu áp cao, S1WBS80 / S1WB80 phù hợp cho nhiều thiết bị điện tử dân dụng, nguồn adapter, mạch nguồn tivi, loa, đèn LED và các bộ nguồn công suất thấp.

Đặc điểm

• Diode cầu chỉnh lưu toàn sóng tích hợp 4 diode bên trong

• Dòng chỉnh lưu trung bình: 1A

• Điện áp ngược tối đa: 800V

• Điện áp rơi thấp, hiệu suất chỉnh lưu ổn định

• Khả năng chịu quá áp tốt

• Đóng gói DIP-4 xuyên lỗ dễ lắp ráp và thay thế

• Phù hợp mạch nguồn 110VAC – 220VAC

Cấu tạo

• Bên trong gồm 4 diode silic ghép thành cầu chỉnh lưu

• 2 chân AC (~ ~) nhận điện áp xoay chiều đầu vào

• 1 chân dương (+) đầu ra DC

• 1 chân âm (−) đầu ra DC

• Vỏ nhựa chịu nhiệt, cách điện tốt

Nguyên lý hoạt động:
Khi cấp điện áp AC vào hai chân ~, dòng điện được chỉnh lưu toàn sóng và xuất ra điện áp DC tại hai chân + và −.

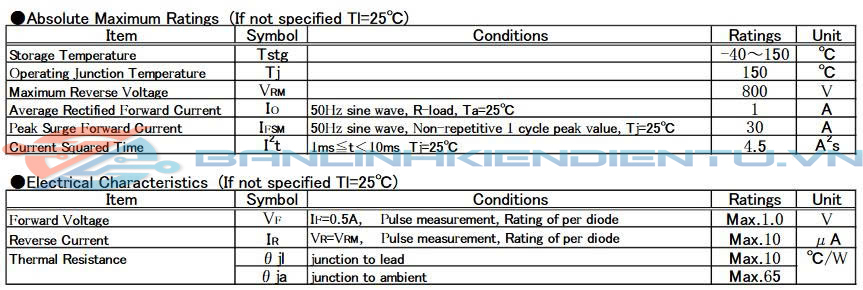

Thông số kỹ thuật chính

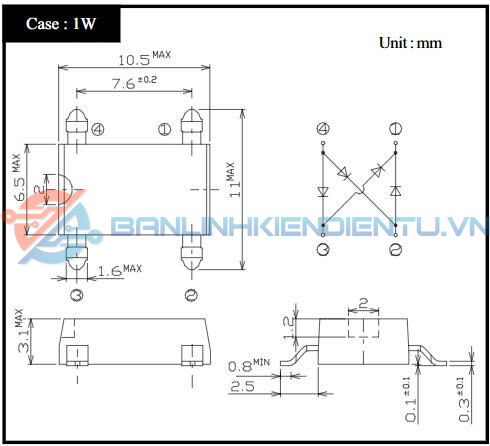

Kích thước

Ứng dụng

• Mạch chỉnh lưu đầu vào 220VAC

• Bộ nguồn adapter công suất nhỏ

• Nguồn LED dân dụng

• Nguồn tivi, loa, thiết bị gia dụng

• Mạch sạc pin công suất thấp

• Nguồn phụ trong thiết bị công nghiệp nhẹ

Xem thêm các mã diode cầu khác tại đây

Datasheet
