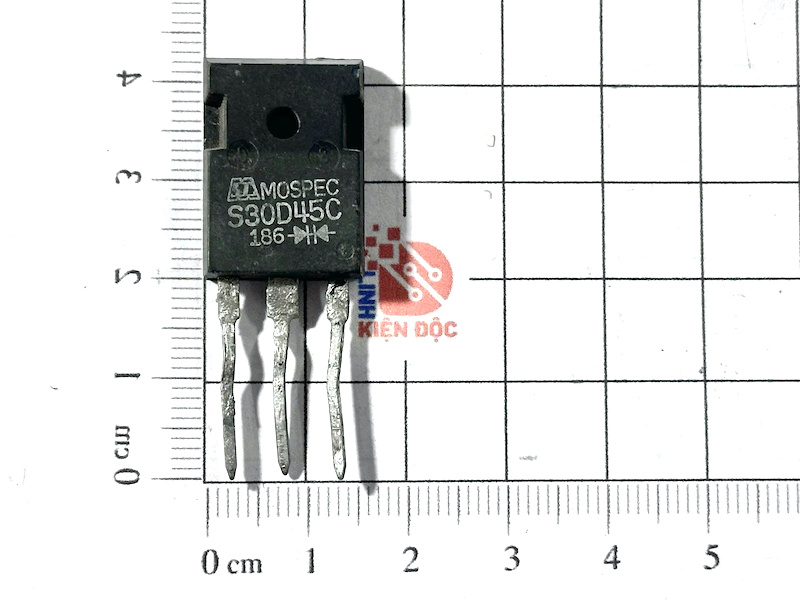

S30D45C Diode Schottky Rectifier 30A 45V (Tháo máy)

1. Giới thiệu

S30D45C là diode chỉnh lưu Schottky công suất cao, được thiết kế cho các mạch nguồn yêu cầu dòng lớn và sụt áp thấp. Với khả năng chịu dòng lên đến 30A và điện áp ngược tối đa 45V, linh kiện này thường được sử dụng trong các bộ nguồn xung, bộ chuyển đổi DC-DC, hệ thống điện tử công suất và các ứng dụng đòi hỏi hiệu suất cao, tổn hao thấp.

2. Đặc điểm

• Công nghệ Schottky giúp sụt áp thuận thấp, giảm thất thoát năng lượng.

• Dòng định mức lớn 30A, phù hợp môi trường làm việc tải nặng.

• Điện áp ngược 45V, đáp ứng tốt trong các mạch điện áp thấp và trung bình.

• Khả năng chuyển mạch nhanh, tối ưu cho các mạch nguồn tần số cao.

• Tỏa nhiệt tốt, độ tin cậy cao, thích hợp làm việc liên tục.

• Đóng gói tiêu chuẩn công nghiệp, dễ lắp ráp vào nhiều thiết kế mạch.

3. Thông số kỹ thuật

• Loại diode: Schottky Rectifier

• Dòng thuận cực đại (IF): 30A

• Điện áp ngược cực đại (VRRM): 45V

• Điện áp sụt thuận (VF): ~0.45–0.55V (tùy dòng và nhiệt độ)

• Dòng rò ngược (IR): rất thấp so với diode thường

• Nhiệt độ hoạt động: -55°C đến +150°C

• Kiểu đóng gói: tùy nhà sản xuất (phổ biến TO-220 hoặc tương đương)

• Tần số hoạt động phù hợp: cao, dùng tốt trong mạch nguồn xung

4. Kích thước

5. Ứng dụng

• Bộ nguồn xung (SMPS).

• Bộ chuyển đổi DC-DC hiệu suất cao.

• Mạch chỉnh lưu trong các thiết bị công suất thấp và trung bình.

• Hệ thống sạc, cấp nguồn cho động cơ DC, thiết bị điện tử tiêu dùng.

• Dùng trong mạch bảo vệ ngược áp hoặc làm diode OR-ing.

Xem thêm một số sản phẩm Diode khác tại đây

DATASHEET
