SB1040CT Diode Schottky Barrier Rectifiers 40V/10A TO-220

Giới thiệu về Diode SB1040CT

SB1040CT là một loại diode Schottky được thiết kế với khả năng chịu điện áp ngược cực đại 40V và dòng điện tải tối đa 10A. Với vỏ TO-220, diode này không chỉ cung cấp hiệu suất cao mà còn có khả năng tản nhiệt tốt, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng trong lĩnh vực điện tử và công suất.

Đặc điểm của Diode SB1040CT

1. Điện áp rơi thuận thấp: SB1040CT có điện áp rơi thuận khoảng 0.45V ở dòng tải tối đa, giúp giảm thiểu tổn thất điện năng trong quá trình hoạt động.
2. Dòng điện tải: Khả năng chịu dòng điện lên tới 10A cho phép diode này hoạt động hiệu quả trong các ứng dụng yêu cầu tải cao.
3. Điện áp ngược cực đại (V_RRM): Diode có thể chịu được điện áp ngược tối đa là 40V, giúp đảm bảo tính ổn định trong các ứng dụng điện áp trung bình.
4. Thiết kế vỏ TO-220: Vỏ TO-220 cung cấp độ bền cơ học tốt và khả năng tản nhiệt hiệu quả, giúp diode hoạt động ổn định và đáng tin cậy.

Ứng dụng của Diode SB1040CT

• Bộ nguồn chuyển đổi (SMPS): Thường được sử dụng trong các mạch chỉnh lưu của bộ nguồn chuyển đổi, giúp cải thiện hiệu suất và giảm tổn thất điện năng.
• Mạch chuyển đổi DC-DC: SB1040CT rất thích hợp cho các mạch DC-DC, nơi yêu cầu hiệu suất chuyển đổi cao và khả năng chịu tải tốt.
• Hệ thống năng lượng tái tạo: Sử dụng trong các ứng dụng năng lượng mặt trời và lưu trữ năng lượng, nơi diode cần phải hoạt động hiệu quả và tin cậy.
• Mạch bảo vệ: Diode này cũng có thể được sử dụng trong các mạch bảo vệ để ngăn ngừa hiện tượng tăng áp và bảo vệ thiết bị điện tử khỏi hư hỏng.

Thông số kỹ thuật của Diode SB1040CT

• Điện áp ngược cực đại (V_RRM): 40V
• Dòng điện tải liên tục (I_F): 10A
• Điện áp rơi thuận (V_F): 0.45V (ở 10A)
• Dòng điện rò (I_R): 1mA (ở 40V)
• Công suất đỉnh (I_FSM): 50A
• Nhiệt độ hoạt động: -55°C đến +150°C
• Vỏ bọc: TO-220

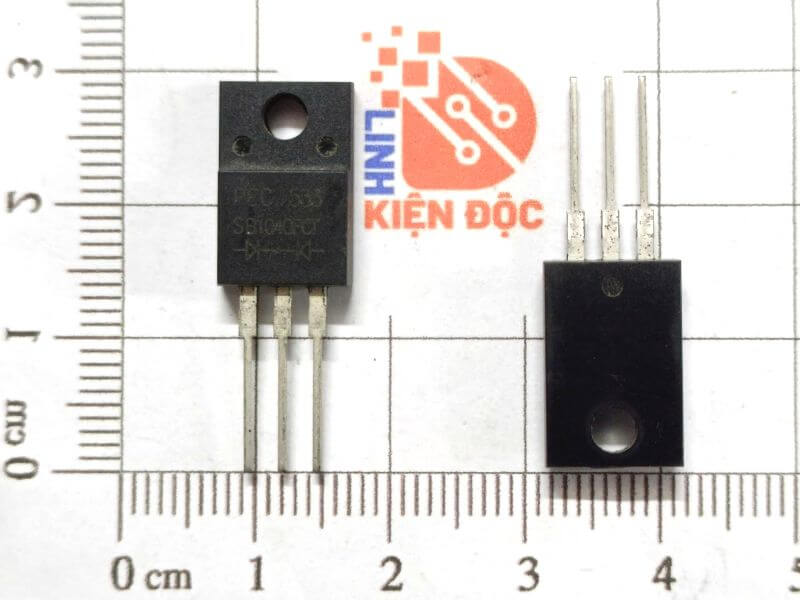

Kích thước SB1040CT

Datasheet SB1040CT
