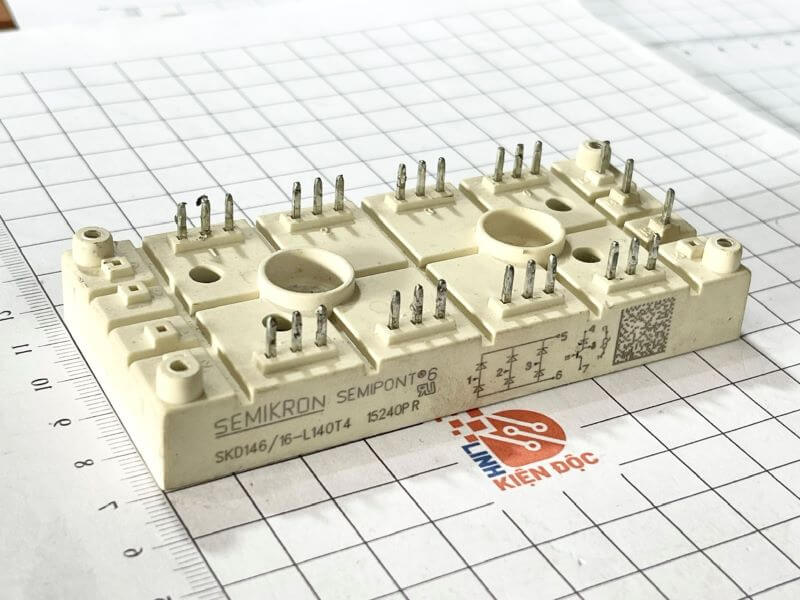

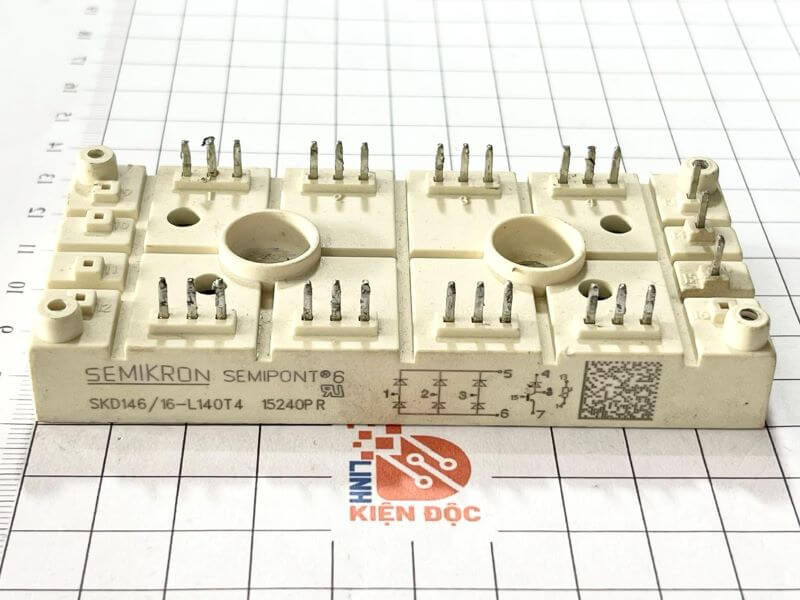

SKD146/16-L140T4 Module chỉnh lưu cầu 3 pha 140A 1600V tháo máy

Giới thiệu về SKD146-16-L140T4

SKD146/16-L140T4 là module chỉnh lưu cầu 3 pha do hãng SEMIKRON (Đức) sản xuất – một thương hiệu hàng đầu trong lĩnh vực linh kiện công suất. Thiết bị được thiết kế để chỉnh lưu dòng điện xoay chiều 3 pha thành dòng điện một chiều, phục vụ trong các bộ nguồn công nghiệp, biến tần, và hệ thống điều khiển công suất lớn.

Thông số kỹ thuật

• Mã sản phẩm: SKD146/16-L140T4
• Hãng sản xuất: SEMIKRON
• Loại: Module chỉnh lưu cầu 3 pha (Three Phase Bridge Rectifier)
• Dòng điện định mức (IF): 140A
• Điện áp ngược cực đại (VRRM): 1600V
• Dòng đỉnh không lặp lại (IFSM): 2000A (tại 25°C, 10ms half sine)
• Điện áp sụt trên mỗi diode (VF): khoảng 1.15V ở 140A
• Nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu lắp đặt: Bắt vít, đế kim loại cách điện (Isolated Baseplate)
• Cách điện giữa đế và cực: 2500V~
• Kích thước: Khoảng 106 x 62 x 30 mm
• Trọng lượng: Khoảng 350g

Sơ đồ cấu tạo trong

 Cấu trúc & đặc điểm

• Gồm 6 diode công suất mắc theo cấu hình cầu 3 pha tiêu chuẩn.
• Đế kim loại cách điện (Isolated base) giúp dễ dàng lắp đặt lên tấm tản nhiệt.
• Khả năng chịu quá áp và quá dòng tốt, thích hợp cho môi trường công nghiệp khắc nghiệt.
• Thiết kế chống rung, chịu nhiệt cao, đảm bảo độ tin cậy lâu dài.
• Dòng định mức cao (140A) phù hợp cho tải công suất lớn.

Kích thước

Kích thước SKD146-16-L140T4

 Ứng dụng

• Bộ chỉnh lưu đầu vào của biến tần công nghiệp (Inverter).
• Nguồn DC công nghiệp công suất lớn.
• Hệ thống điều khiển động cơ 3 pha.
• Máy hàn, UPS, bộ sạc ắc quy công nghiệp.
• Thiết bị điện tử công suất cao, hệ thống năng lượng tái tạo.
