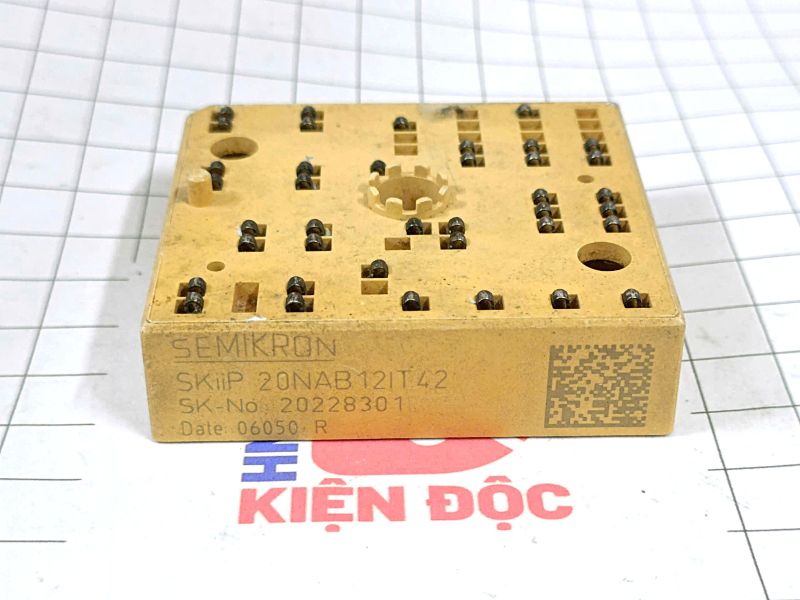

SKIIP 20NAB12IT42 module IGBT công suất tháo máy

Giới thiệu chung

Module SKIIP 20NAB12IT42 là một linh kiện công suất tích hợp dành cho ứng dụng ba pha (3-phase), bao gồm các phần tử IGBT, diode, và bộ điều khiển tích hợp (INTELLIGENT POWER MODULE). Thiết bị thích hợp cho biến tần, điều khiển động cơ công nghiệp, và các hệ thống nguồn công suất cao đòi hỏi độ tin cậy và hiệu suất lớn.

Đặc điểm

 • Thiết kế dạng tích hợp “all-in-one” bao gồm IGBT + diode + điều khiển.
 • Thích hợp cho mạch ba pha (Inverter) hoặc mạch chopper/brake (braking chopper).
 • Có khả năng chịu điện áp cao (lên tới khoảng 1200 V) và dòng lớn trong điều kiện hoạt động.
 • Tổn hao chuyển mạch thấp, hiệu suất cao khi vận hành ở tần số cao.
 • Độ tin cậy cao, phù hợp cho môi trường công nghiệp khắc nghiệt.

Cấu tạo

 • Bao gồm các transistor IGBT công suất và diode hồi tiếp tích hợp trong một module duy nhất.
 • Mạch điều khiển và bảo vệ tích hợp sẵn bên trong module.
 • Đế kim loại dẫn nhiệt tốt, có thể gắn trực tiếp với tấm tản nhiệt.
 • Vỏ module cách điện và chịu nhiệt, bảo vệ linh kiện bên trong.
 • Cực và chân kết nối bố trí sẵn theo chuẩn công nghiệp, thuận tiện cho lắp đặt.

Thông số kĩ thuật( tham khảo)

 • Điện áp chịu đựng VCES: khoảng 1200 V.
 • Dòng định mức (IC) trong điều kiện hoạt động: khoảng 16 A (ví dụ cho inverter) hoặc tới 11 A trong điều kiện khác.
 • Loại cấu hình: mô-đun ba pha vừa inverter vừa brake/chopper.
 • Nhiệt độ làm việc: từ -40 °C đến +150 °C tại junction.
 • Điện áp cách ly (Isolation) giữa đế và chân: khoảng 2500 Vrms.
 • Hỗ trợ mái tản nhiệt và bố trí cho ứng dụng công suất lớn.

Ứng dụng

 • Biến tần (Inverter) điều khiển động cơ AC công nghiệp.
 • Hệ thống phanh điện (braking chopper) trong các ứng dụng động cơ lớn.
 • Nguồn công nghiệp và bộ nghịch lưu ba pha.
 • Hệ thống truyền động, servo, robot công nghiệp đòi hỏi công suất và độ tin cậy.
 • Thiết bị công nghiệp khắc nghiệt yêu cầu module công suất tích hợp cao.
