SKKT273/12E SKKT 273/12E Thyristor Semikron 273A 1200V (Tháo máy)

1. Giới thiệu

SKKT273/12E là mô-đun thyristor kép công suất cao (dual thyristor module) với dòng điện định mức 273 A và điện áp chặn tối đa 1200 V. Thiết bị này được thiết kế để điều khiển và chuyển mạch dòng điện xoay chiều trong các hệ thống công nghiệp yêu cầu công suất lớn như bộ điều khiển pha, chỉnh lưu có điều khiển, hoặc bộ khởi động mềm cho động cơ. Phiên bản (Tháo máy) cho biết linh kiện được tháo ra từ thiết bị đã qua sử dụng, vẫn còn hoạt động tốt và có thể tái sử dụng cho mục đích sửa chữa, bảo trì hoặc thử nghiệm.

2. Đặc điểm

• Cấu trúc đối song (anti-parallel): Gồm hai thyristor mắc ngược chiều nhau, cho phép điều khiển dòng AC hai chiều.

• Thiết kế vỏ SEMIPACK2: Kết cấu chắc chắn, có độ bền cơ học và khả năng chịu nhiệt cao, dễ dàng gắn lên tản nhiệt.

• Tản nhiệt tối ưu: Baseplate dẫn nhiệt tốt, cách điện bằng lớp gốm oxit nhôm (Al₂O₃), đảm bảo hiệu suất tản nhiệt cao.

• Mối hàn bền nhiệt: Kết cấu hàn cứng giúp module vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

• Lắp đặt và bảo trì thuận tiện: Kiểu kết nối bắt vít giúp dễ thay thế trong các tủ điện hoặc bộ công suất công nghiệp.

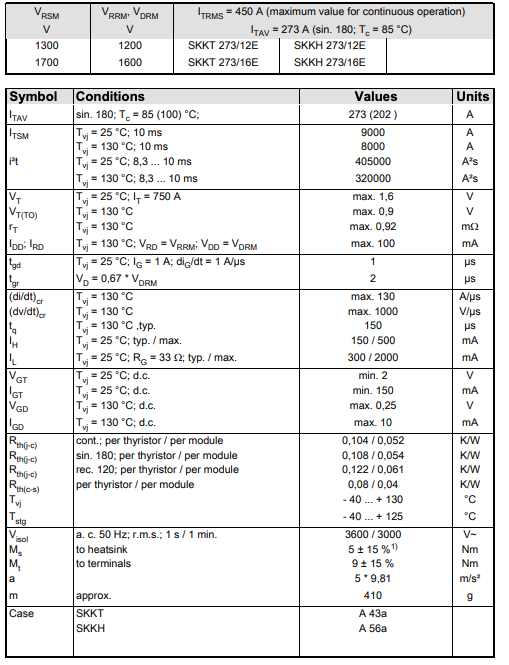

3. Thông số kỹ thuật

• Dòng điện trung bình (I_TAV): 273 A (T_c = 85 °C)

• Điện áp chặn lặp lại (V_DRM / V_RRM): 1200 V

• Dòng xung cực đại (I_TSM): khoảng 6500 A

• Dòng kích (I_GT): ~150 mA

• Điện áp sụt trên thyristor (V_T): ~1.6–1.8 V

• Nhiệt độ mối nối tối đa (T_{vj max}): 125 °C

• Nhiệt trở nối–vỏ (R_th(j-c)): ~0.11 °C/W

• Kiểu vỏ: SEMIPACK2 (dual thyristor module)

• Kích thước tham khảo: 94 × 34 × 30 mm

• Khối lượng: khoảng 200 g

Lưu ý: Các thông số có thể thay đổi nhẹ tùy theo điều kiện thử nghiệm và cấu hình hệ thống thực tế.

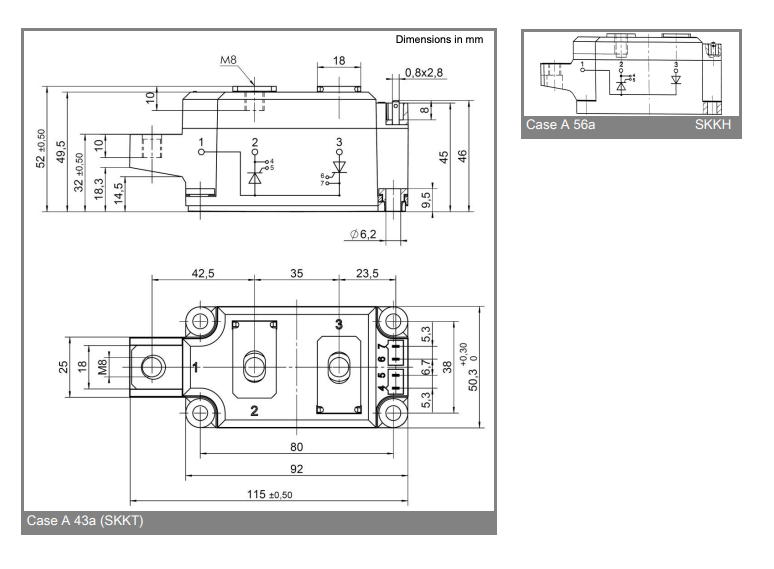

4. Kích thước

5. Ứng dụng

• Bộ điều khiển pha xoay chiều (AC phase controller) cho tải công suất lớn như lò nung, máy sấy, hệ thống gia nhiệt.

• Bộ chỉnh lưu có điều khiển trong nguồn DC công nghiệp, hệ thống điện phân, hoặc bộ sạc công suất cao.

• Bộ khởi động mềm (soft starter) cho động cơ công nghiệp nhằm giảm dòng khởi động và bảo vệ thiết bị cơ khí.

• Bộ biến đổi công suất (converter, inverter, UPS) yêu cầu khả năng chịu dòng cao và điều khiển chính xác.

• Thiết bị sửa chữa hoặc thay thế trong các hệ thống công nghiệp có sử dụng mô-đun cùng chủng loại.

 Xem thêm những sản phẩm Thyristor khác tại đây

DATASHEET
