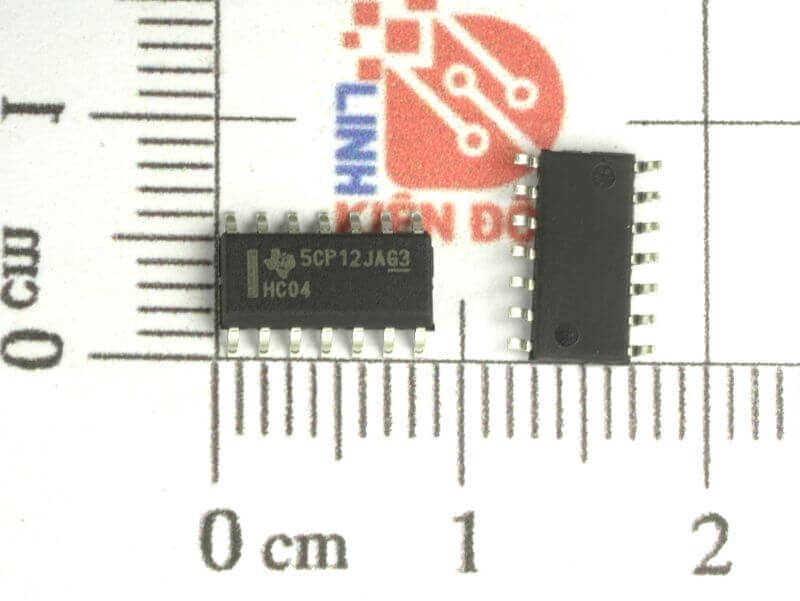

SM74HC04D HC04 IC Số SOP-14 kích thước 3.9mm

Giới thiệu chung

SM74HC04D là IC logic số tích hợp 6 cổng NOT độc lập, thuộc họ HC (High-Speed CMOS). IC được đóng gói dạng SOP-14 với kích thước thân rộng 3.9mm, thường dùng trong các mạch số yêu cầu tốc độ cao và tiêu thụ điện năng thấp.

Đặc điểm

• Tích hợp 6 cổng NOT (inverter)

• Công nghệ CMOS tốc độ cao

• Tương thích mức logic TTL

• Dòng tiêu thụ thấp, chống nhiễu tốt

• Đóng gói SOP-14, kích thước 3.9mm

• Phù hợp thiết kế mạch số nhỏ gọn

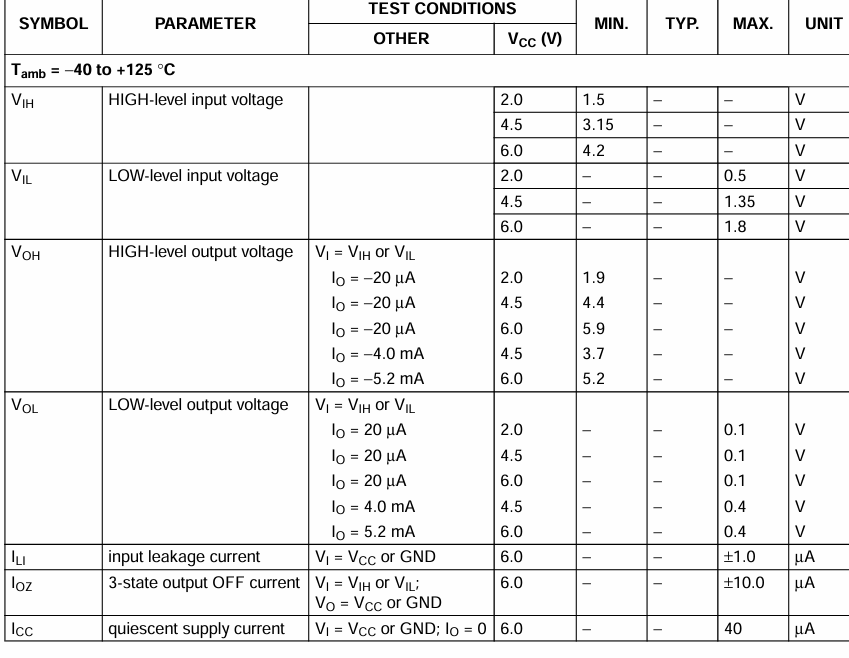

Thông số kỹ thuật

• Loại cổng: NOT (Inverter)

• Số cổng: 6

• Điện áp hoạt động: 2V đến 6V

• Dòng ra tối đa: ±25mA

• Nhiệt độ hoạt động: -40°C đến +85°C

• Kiểu chân: SOP-14 (3.9mm)

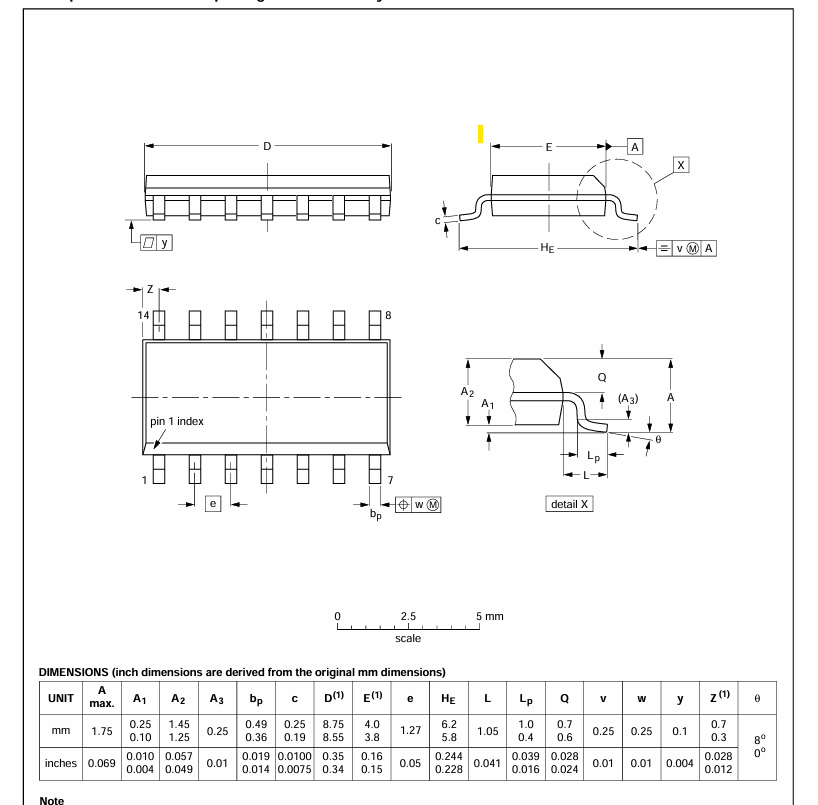

Kích thước

Ứng dụng

• Mạch đảo tín hiệu số

• Mạch tạo dao động, chia tần số

• Điều khiển logic trong hệ thống nhúng

• Mạch vi xử lý và vi điều khiển

• Thiết bị công nghiệp và dân dụng

Xem thêm các IC số khác tại đây

DATASHEET
