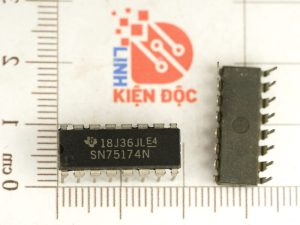

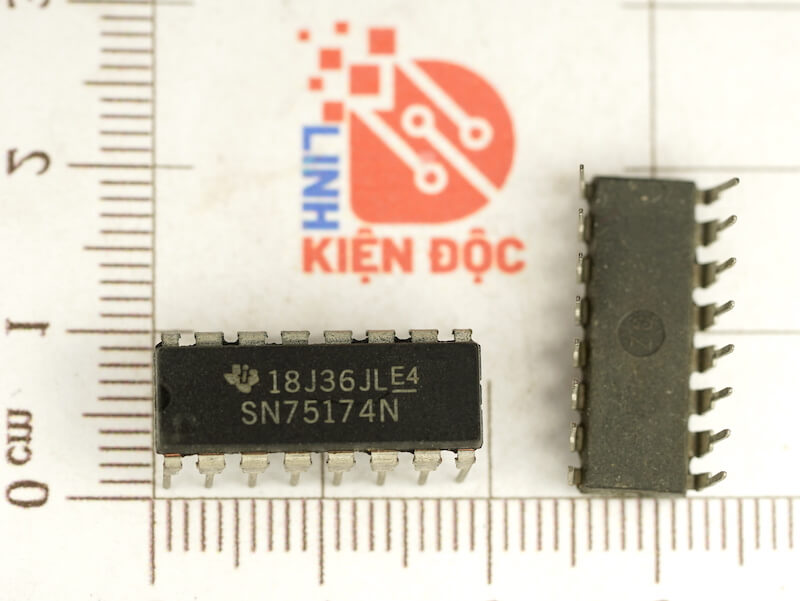

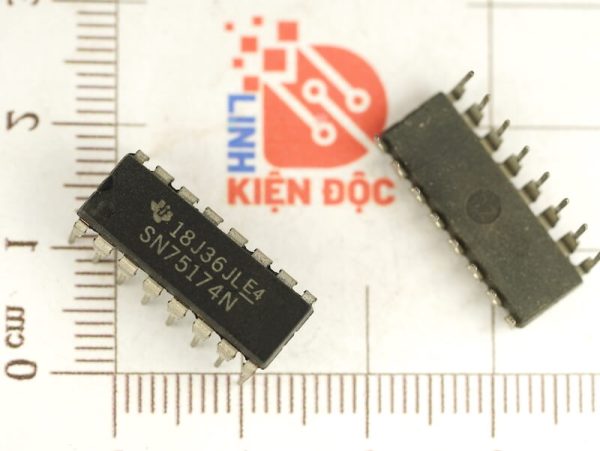

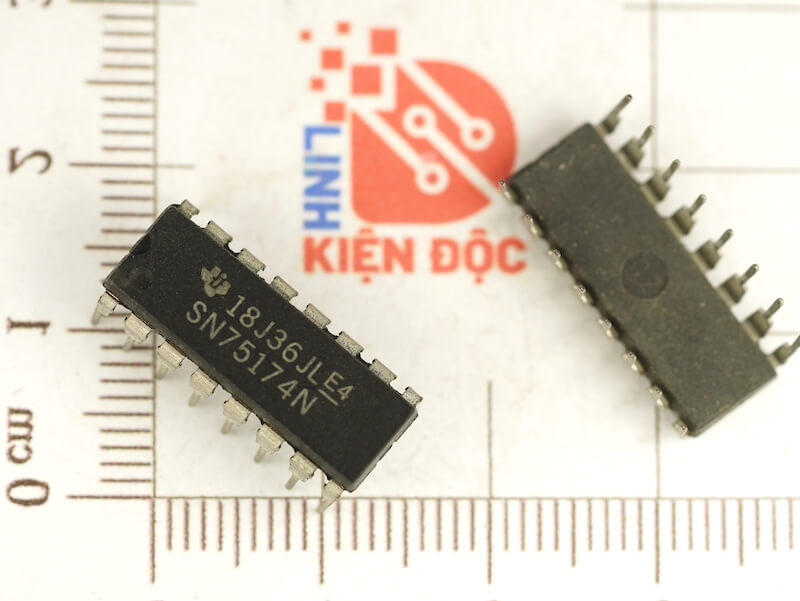

SN75174N IC chuyên dụng DIP-16

Giới thiệu về SN75174N

SN75174N là một IC driver đường truyền vi sai bốn kênh (quadruple differential line driver), được thiết kế để đáp ứng các tiêu chuẩn RS-422 và RS-485 trong các hệ thống truyền thông. Nó được sản xuất bởi Texas Instruments, lý tưởng cho việc truyền tín hiệu tốc độ cao trong các hệ thống công nghiệp, tự động hóa và mạng truyền thông.

Đặc điểm nổi bật

1. Tuân thủ tiêu chuẩn RS-422/RS-485:
   • Tương thích với các giao thức truyền thông vi sai, đảm bảo truyền dữ liệu ổn định.
2. Bốn kênh truyền độc lập:
   • Đáp ứng nhu cầu truyền tải đồng thời nhiều tín hiệu, tăng hiệu quả trong các ứng dụng đa kênh.
3. Tín hiệu đầu ra mạnh mẽ:
   • Dòng đầu ra tối đa ±60mA, đảm bảo tín hiệu truyền ổn định qua khoảng cách xa.
4. Bảo vệ tích hợp:
   • Bảo vệ quá nhiệt và quá dòng giúp tăng độ tin cậy trong môi trường công nghiệp.
5. Tốc độ truyền cao:
   • Hỗ trợ truyền dữ liệu tốc độ cao lên đến 10 Mbps.
6. Công suất tiêu thụ thấp:
   • Tiết kiệm năng lượng, phù hợp với các hệ thống sử dụng nguồn cấp hạn chế.

Thông số kỹ thuật SN75174N

• Số kênh truyền: 4 kênh
• Điện áp cung cấp (Vcc): 4.5V đến 5.5V
• Dòng đầu ra (Iout): ±60mA
• Điện áp đầu ra: ±6V
• Tốc độ truyền dữ liệu: Lên đến 10 Mbps
• Điện áp đầu vào (Vin): -0.5V đến Vcc + 0.5V

Ứng dụng SN75174N

1. Mạng RS-422 và RS-485:
   • Dùng trong các hệ thống giao tiếp vi sai như PLC, thiết bị điều khiển công nghiệp, và hệ thống tự động hóa.
2. Hệ thống truyền thông tốc độ cao:
   • Thích hợp cho các ứng dụng yêu cầu tốc độ dữ liệu cao.
3. Hệ thống điều khiển và giám sát từ xa:
   • Đáp ứng các nhu cầu truyền tín hiệu xa trong hệ thống giám sát, cảm biến và điều khiển.
4. Kết nối thiết bị nhúng:
   • Sử dụng trong các bo mạch điều khiển nhúng với giao tiếp chuẩn RS-422/RS-485.

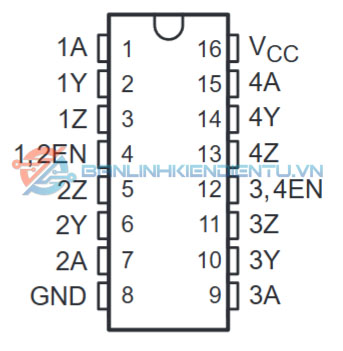

Sơ đồ chân

Sơ đồ tương đương

Kích thước SN75174N
