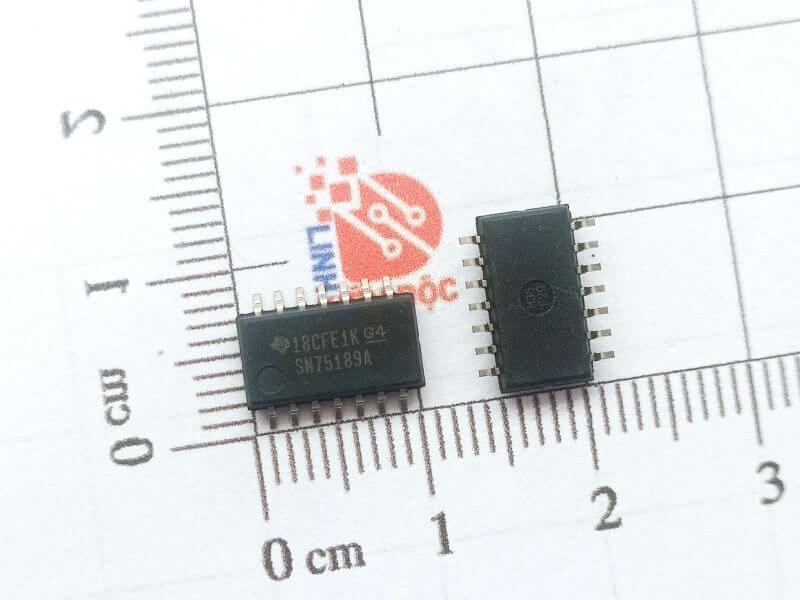

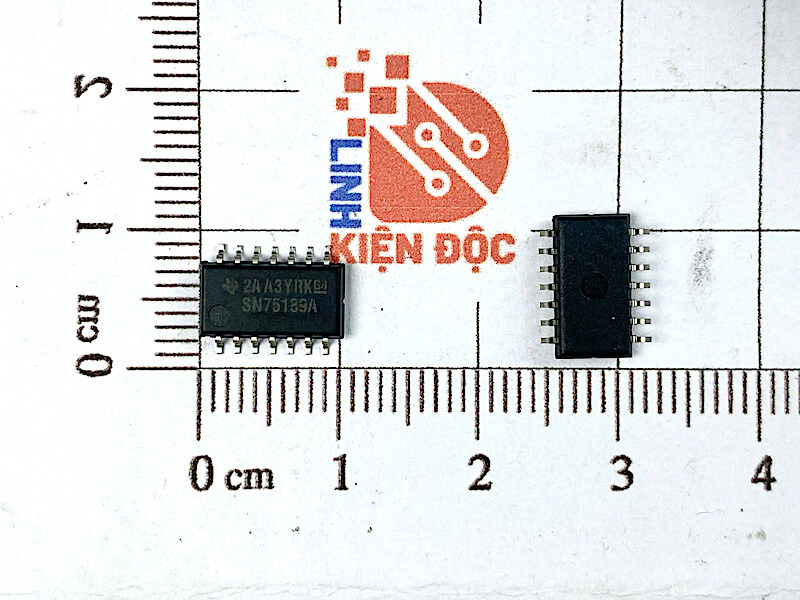

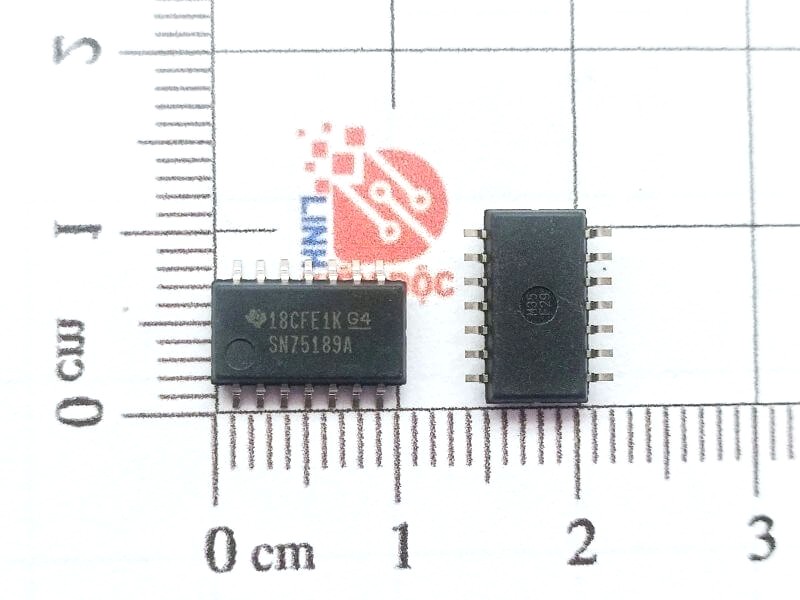

SN75189A, SN75189 IC Chuyên Dụng SOP-14 5.2mm

Giới thiệu chung về IC SN75189A

SN75189A là một IC chuyên dụng dùng trong truyền thông chuẩn RS-232. Đây là bộ thu tín hiệu (quad line receiver) gồm 4 kênh độc lập, được thiết kế để chuyển đổi tín hiệu mức RS-232 (±3V đến ±15V) thành tín hiệu mức TTL/CMOS (0–5V), sử dụng phổ biến trong các mạch giao tiếp nối tiếp như UART, cổng COM, máy in, thiết bị đo,

Đặc điểm nổi bật

• Gồm 4 bộ thu độc lập trên một chip

• Hoạt động tương thích với chuẩn truyền thông RS-232

• Ngõ ra mức TTL, có thể kết nối trực tiếp với vi điều khiển

• Có tích hợp hysteresis để tăng độ ổn định tín hiệu và chống nhiễu

• Bảo vệ ngõ vào với khả năng chịu điện áp đầu vào lên đến ±30V

• Dòng tiêu thụ thấp, đáng tin cậy khi hoạt động liên tục

Cấu tạo và kiểu chân

• IC gồm 14 chân, dạng vỏ SOP-14 (5.2mm), phù hợp với mạch dán SMD

• Bên trong có 4 bộ thu độc lập

• Mỗi bộ thu gồm đầu vào mức RS-232 và đầu ra mức TTL

• Có nguồn cấp đơn +5V

• Bố trí chân tiêu chuẩn, dễ tích hợp trong các mạch truyền thông nối tiếp

Sơ đồ chân

Sơ đồ tương đương

Ứng dụng

• Giao tiếp RS-232 giữa máy tính và vi điều khiển

• Bo mạch chuyển đổi tín hiệu nối tiếp (RS-232 sang TTL)

• Máy đo, thiết bị ngoại vi, modem

• Hệ thống nhúng, hệ thống giám sát và điều khiển công nghiệp

• Các mạch truyền nhận nối tiếp tốc độ thấp đến trung bình

Thông số kĩ thuật

Xem thêm các IC chuyên dụng khác tại đây

Datasheet
