SN75189AN, SN75189 IC Chuyên Dụng DIP-14
15,000₫
Mã sản phẩm: SN75189AN
Loại linh kiện: IC
Kiểu chân: DIP-14
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: T18-15
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu về IC SN75189
- SN75189 là IC thu phát RS232 công suất thấp nguyên khối được thiết kế để đáp ứng các yêu cầu về giao diện tiêu chuẩn giữa thiết bị đầu cuối dữ liệu và thiết bị truyền thông dữ liệu. Một thiết bị đầu cuối điều khiển phản hồi (CONT) riêng biệt được cung cấp cho mỗi máy thu. Một điện trở và nguồn điện áp phân cực có thể được kết nối giữa cực này và mặt đất để thay đổi các mức ngưỡng đầu vào. Một tụ điện bên ngoài có thể được kết nối giữa thiết bị đầu cuối này và mặt đất để cung cấp khả năng lọc nhiễu đầu vào.

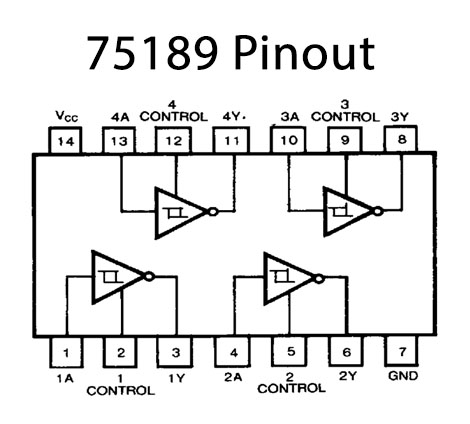

Sơ đồ chân IC SN75189
| Pin No | Pin Name | Description |
|---|---|---|
| 1 | 1A | Input pin 1A |
| 2 | CONTROL | Control Pin |
| 3 | 1Y | Output Pin 1Y |
| 4 | 2A | Input pin 2A |
| 5 | CONTROL | Control Pin |
| 6 | 2Y | Output Pin 2Y |
| 7 | GND | Ground Pin |
| 8 | 3Y | Output Pin 3Y |
| 9 | CONTROL | Control Pin |
| 10 | 3A | Input pin 3A |
| 11 | 4Y | Output Pin 4Y |
| 12 | CONTROL | Control Pin |
| 13 | 4A | Input pin 4A |
| 14 | VCC | Supply Voltage |
Đặc trưng kỹ thuật của IC SN75189
- Điện trở đầu vào: 3 kΩ đến 7 kΩ
- Dải tín hiệu đầu vào: ±30 V
- Vận hành từ nguồn cung cấp 5-V duy nhất
- Độ trễ đầu vào tích hợp (Ngưỡng đôi)
- Kiểm soát phản hồi cung cấp:
Chuyển đổi ngưỡng đầu vào
Lọc tiếng ồn đầu vào

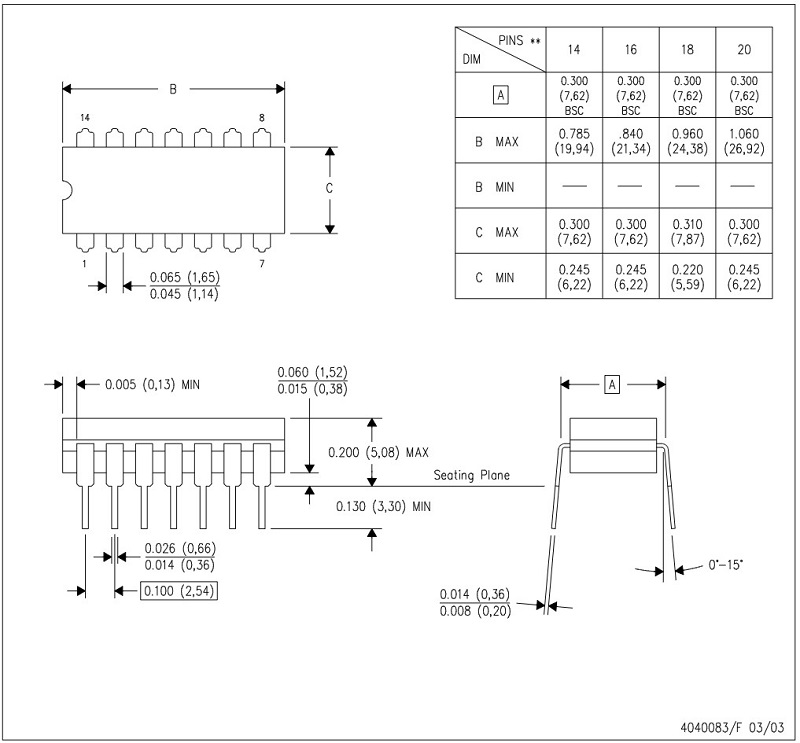

Kích thước IC SN75189
Xem thêm: Nhiều sản phẩm IC chuyên dụng khác tại đây
Datasheet của IC SN75189
