SP485EEP IC thu phát DIP-8

Giới thiệu chung

SP485EEP là một IC thu – phát (transceiver) chuẩn RS-485 hoạt động ở điện áp 5V với khả năng truyền nhận dữ liệu tốc độ cao. IC này được thiết kế để tiêu thụ điện năng thấp và đóng gói dạng DIP-8 giúp dễ dàng tích hợp trong các mạch thử nghiệm và ứng dụng thực tế.

Đặc điểm chính:

• Giao tiếp RS-485 half-duplex

• Tốc độ truyền dữ liệu lên đến 5 Mbps

• Hỗ trợ tối đa 32 thiết bị trên cùng một bus

• Chân điều khiển DE (Driver Enable) và RE (Receiver Enable) để bật/tắt bộ phát và bộ thu

• Dòng tiêu thụ thấp, phù hợp hệ thống công nghiệp và tự động hóa

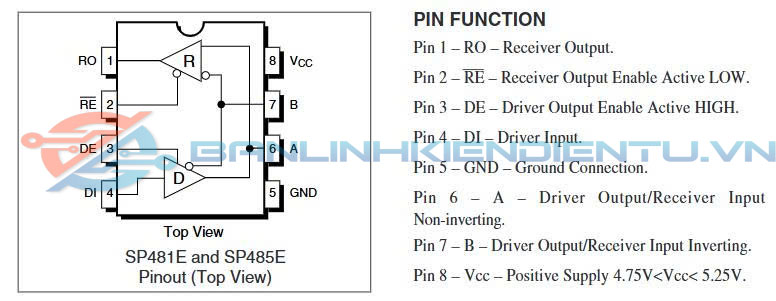

Sơ đồ chân

Cấu tạo và nguyên lý hoạt động:

• Bao gồm bộ phát (driver) và bộ thu (receiver) trong cùng IC

• Bộ phát chuyển tín hiệu TTL/CMOS sang tín hiệu vi sai RS-485

• Bộ thu chuyển tín hiệu vi sai RS-485 về tín hiệu TTL/CMOS

• Điều khiển bộ phát và bộ thu qua chân DE và RE để tránh xung đột trên bus

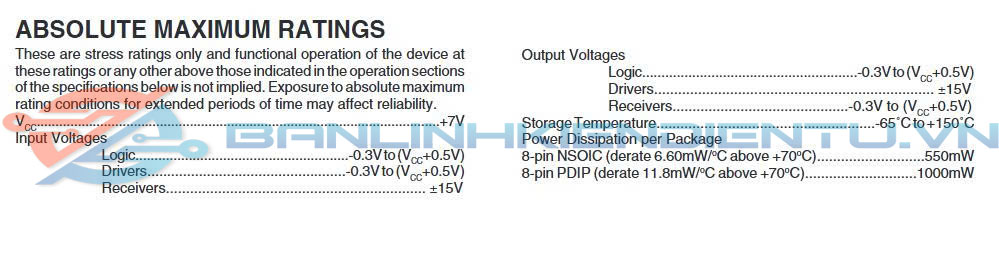

Thông số kĩ thuật

Ứng dụng:

• Giao tiếp mạng RS-485 trong công nghiệp và tự động hóa

• Truyền dữ liệu khoảng cách xa (hàng trăm mét)

• Mạng cảm biến và điều khiển từ xa

• Kết nối giữa các vi điều khiển hoặc thiết bị ngoại vi sử dụng RS-485

• Ứng dụng trong hệ thống PLC, Modbus và các mạng công nghiệp khác

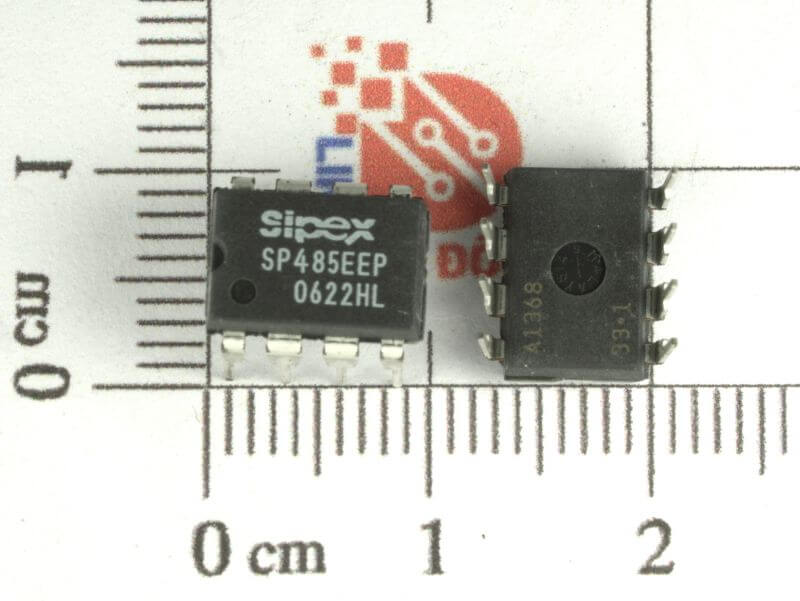

Kích thước

• Đóng gói DIP-8, 8 chân

• Chiều dài khoảng 10 mm, rộng khoảng 6.35 mm

• Khoảng cách chân 2.54 mm

• Chiều cao khoảng 3.3 – 4 mm

• Dễ dàng gắn trên PCB và thuận tiện thử nghiệm

Datasheet
