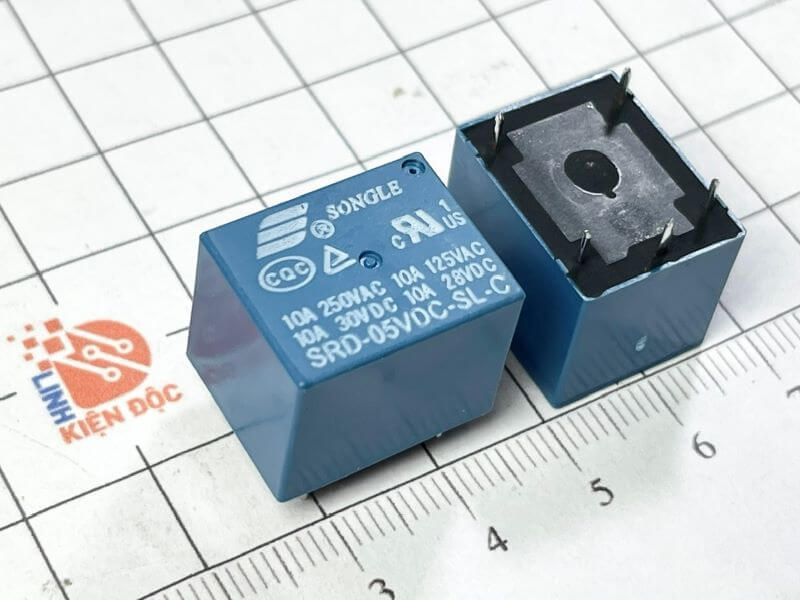

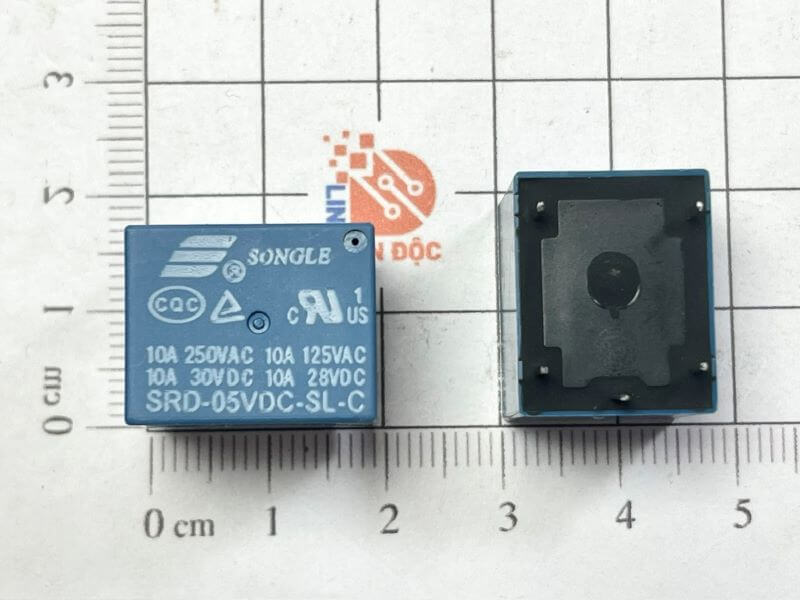

SRD-05VDC-SL-C Relay 5V 10A 250V 5 chân

Giới thiệu chung

SRD-05VDC-SL-C là relay điện từ cuộn hút 5VDC, thường dùng để đóng/ngắt tải AC hoặc DC công suất vừa thông qua tín hiệu điều khiển điện áp thấp. Đây là loại relay 1 kênh, 1 tiếp điểm chuyển đổi (COM-NO-NC), rất phổ biến trong mạch điều khiển, Arduino, PLC mini và thiết bị điện dân dụng.

 Đặc điểm nổi bật

• Relay điện từ cuộn hút 5VDC

• Tải chịu dòng lớn 10A, phù hợp nhiều thiết bị điện

• Có 5 chân: cuộn hút + COM + NO + NC

• Tiếp điểm chuyển mạch 1C (SPDT)

• Hoạt động ổn định, độ bền cao

• Kích thước nhỏ gọn, dễ hàn PCB

• Phổ biến trong mạch điều khiển và DIY

 Thông số kỹ thuật (liệt kê)

• Mã relay: SRD-05VDC-SL-C

• Điện áp cuộn hút: 5V DC

• Dòng chịu tải tối đa: 10A

• Điện áp chịu tải: 250V AC

• Số chân: 5 chân

• Kiểu tiếp điểm: 1 COM – 1 NO – 1 NC (SPDT)

• Loại relay: Relay điện từ (Electromagnetic Relay)

• Kiểu lắp: Gắn PCB, hàn chân

• Cách điện tốt giữa cuộn hút và tiếp điểm

• Tuổi thọ cơ học cao (đóng/ngắt nhiều lần)

Cách đọc tên

Ứng dụng

• Mạch điều khiển Arduino, ESP, Raspberry Pi

• Module relay 5V

• Đóng/ngắt đèn, quạt, bơm nước, motor nhỏ

• Mạch điều khiển thiết bị điện dân dụng

• Hệ thống tự động hóa mini, nhà thông minh

• Sửa chữa bo mạch có relay 5v

Kích thước

Datasheet SRD-05VDC-SL-C
