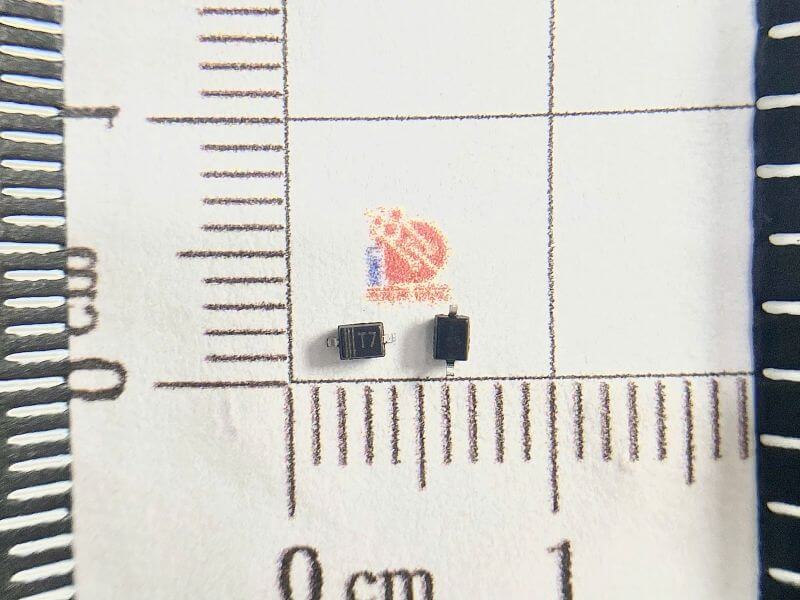

1N4007WS, 1N4007, T7 DIODE 0805 SOD-323

Giới thiệu về 1N4007

1N4007 là một loại diode chỉnh lưu silicon được sử dụng phổ biến trong các mạch điện có dòng điện trung bình và điện áp vừa phải. 1N4007 là cho phép dòng điện chạy theo một chiều từ Anode đến Cathode và ngăn dòng điện chạy ngược, là các diode chuyên dùng để chỉnh lưu dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) trong các ứng dụng công suất nhỏ và trung bình.

Đặc điểm nổi bật 1N4007

• Khả năng chịu dòng trung bình: 1N4007 có khả năng chịu đựng dòng điện 1A một cách ổn định, phù hợp cho các mạch điện công suất nhỏ.
• Khả năng chịu điện áp ngược cao: Với điện áp ngược cực đại là 1000V, 1N4007 có thể hoạt động an toàn trong các mạch nguồn và ứng dụng công suất trung bình mà không lo bị hỏng do điện áp tăng đột ngột.
• Điện áp thuận tương đối thấp: Điện áp thuận của diode ở mức 1.1V ~ 1.2V khi hoạt động ở dòng 1A, giúp hạn chế mất mát năng lượng.
• Dòng rò ngược nhỏ: Dòng rò ngược chỉ khoảng 5 µA, đảm bảo không gây tổn thất năng lượng đáng kể khi diode chịu điện áp ngược.

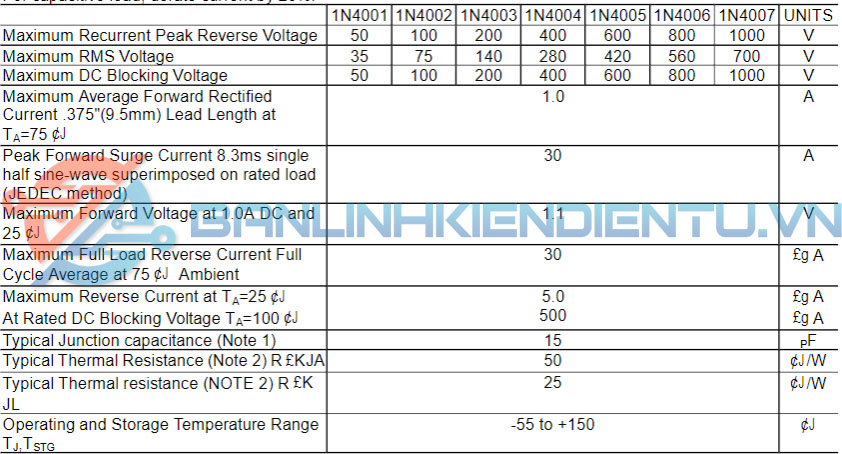

Thông số kỹ thuật 1N4007

Ứng dụng 1N4007

1. Mạch chỉnh lưu trong bộ nguồn:
   • 1N4007 thường được sử dụng trong các bộ nguồn AC-DC, nơi nó hoạt động để chuyển đổi điện xoay chiều thành điện một chiều để cấp nguồn cho các thiết bị như bộ sạc, thiết bị điện tử tiêu dùng.
   • Khi kết hợp với các diode khác trong một mạch chỉnh lưu cầu, nó tạo ra dòng điện một chiều ổn định từ dòng xoay chiều.
2. Mạch bảo vệ:
   • 1N4007 được dùng để bảo vệ các linh kiện nhạy cảm trong mạch khỏi dòng điện ngược, đảm bảo dòng chỉ chảy theo một chiều nhất định.
3. Mạch lọc và ổn định nguồn:
   • Được sử dụng trong các mạch lọc nguồn để loại bỏ nhiễu và giữ ổn định điện áp trong các mạch nguồn và hệ thống cung cấp điện.
4. Ứng dụng dân dụng và công nghiệp:
   • 1N4007 thường thấy trong các thiết bị điện tử gia dụng như bộ sạc, máy tính, thiết bị điện nhỏ, cũng như trong các ứng dụng công nghiệp nhỏ.

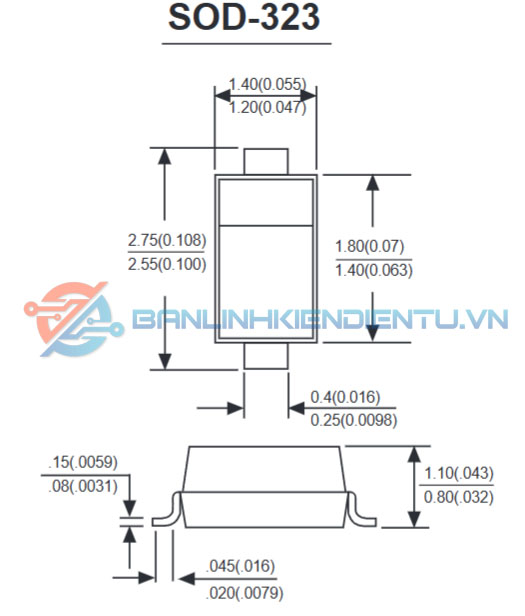

Kích thước 1N4007

Xem thêm: Nhiều diode chỉnh lưu khác tại đây

Datasheet 1N4007
