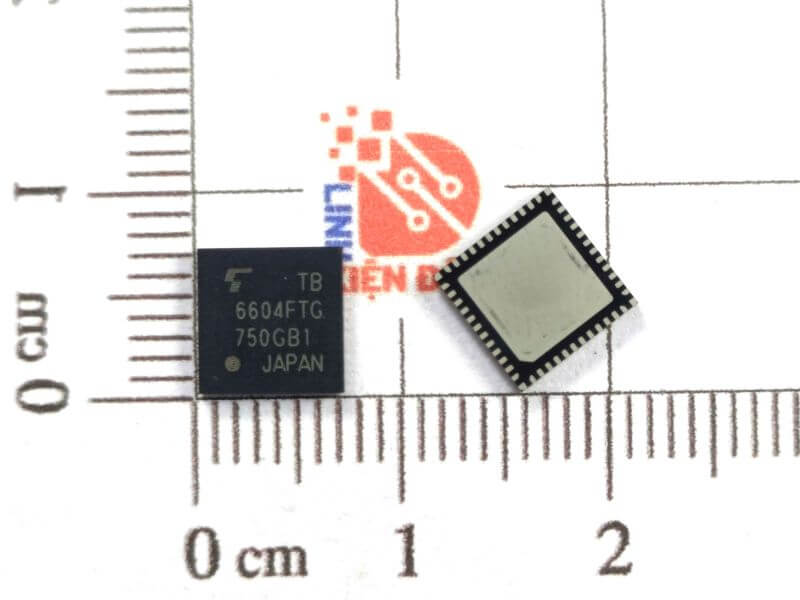

TB6604FTG 6604FTG QFN48 IC điều khiển QFN48

Giới thiệu chung

TB6604FTG là một IC điều khiển động cơ bước hiệu suất cao. IC này sử dụng công nghệ điều khiển dòng tiên tiến, hỗ trợ vi bước và cung cấp khả năng điều khiển chính xác, êm ái cho các động cơ bước loại hai pha. Với thiết kế tích hợp nhiều chức năng bảo vệ, TB6604FTG rất phù hợp trong các ứng dụng yêu cầu độ tin cậy cao và tiết kiệm không gian.

Đặc điểm

• Hỗ trợ điều khiển động cơ bước hai pha lưỡng cực (bipolar)

• Điều khiển vi bước với độ phân giải cao: lên tới 1/32 bước

• Điện áp hoạt động rộng: từ 10V đến 45V

• Dòng điện đầu ra tối đa lên đến 2.5A (RMS)

• Tích hợp mạch điều khiển dòng điện (current decay control)

• Tích hợp các chức năng bảo vệ: bảo vệ quá nhiệt (TSD), quá dòng (OCP), ngắn mạch (ISD), và điện áp thấp (UVLO)

• Sử dụng công nghệ DMOS hiệu suất cao giúp giảm tổn hao điện năng

• Đóng gói nhỏ gọn loại QFN48 (6mm x 6mm), thích hợp cho thiết kế mạch nhỏ gọn

Cấu tạo

• Gồm khối điều khiển logic nhận tín hiệu từ vi điều khiển

• Bộ tạo vi bước (microstep sequencer)

• Mạch khuếch đại công suất DMOS cho hai pha động cơ

• Mạch bảo vệ tích hợp giúp an toàn khi hoạt động

• Mạch điều khiển dòng với khả năng điều chỉnh decay mode (fast/slow/mixed)

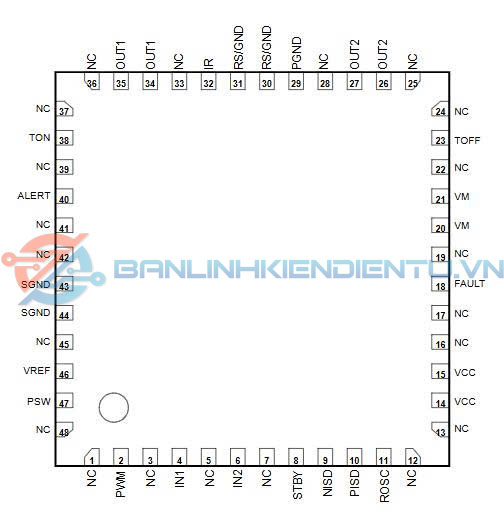

Sơ đồ chân

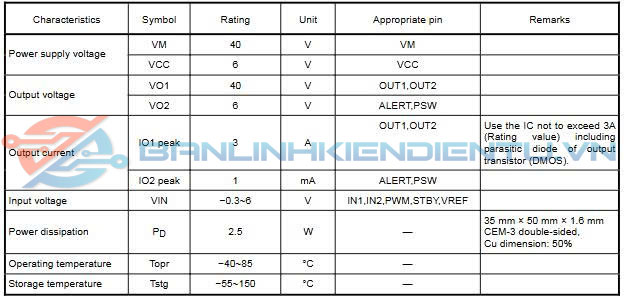

Thông số kĩ thuật

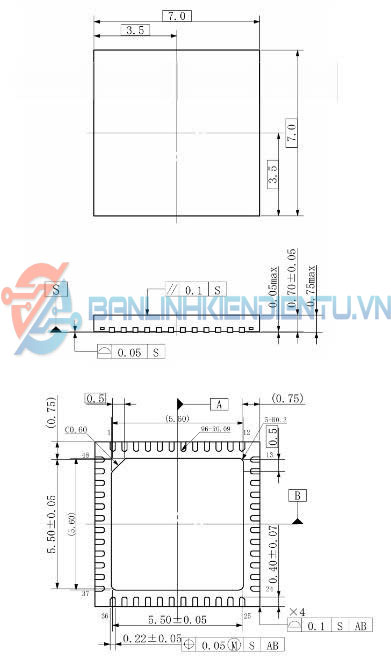

Kích thước

Ứng dụng

• Máy in 3D và thiết bị in khác

• Máy CNC mini và các hệ thống điều khiển chuyển động

• Camera giám sát với tính năng điều chỉnh vị trí

• Robot và các thiết bị tự động hóa

• Thiết bị văn phòng như máy photocopy, máy scan

• Thiết bị y tế và điện tử tiêu dùng yêu cầu động cơ bước nhỏ gọn và chính xác

Datasheet
