TC427EPA TC427 IC điều khiển MOSFET 18V 1.5A DIP8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC TC427EPA với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả TC427EPA

TC426/TC427/TC428 là CMOS kép tốc độ cao trình điều khiển. Mức điện áp đầu vào TTL/CMOS được chuyển thành sự dao động mức điện áp đầu ra giữa các đường ray. Đầu ra CMOS nằm trong phạm vi 25 mV so với mặt đất hoặc nguồn điện dương. Trở kháng thấp, đầu ra trình điều khiển dòng điện cao xoay tải 1000pF 18V trong 30nsec. Dòng điện duy nhất và Chất lượng truyền động điện áp làm cho TC426/TC427/TC428 trở nên lý tưởng cấp nguồn cho trình điều khiển MOSFET, trình điều khiển đường dây và DC-to-DC khối xây dựng chuyển đổi.

Đặc trưng TC427EPA

• Chuyển đổi tốc độ cao (CL = 1000pF)………… 30nsec
• Dòng điện đầu ra cao nhất…………………………… 1,5A
• Điện áp đầu ra dao động cao …. VDD – 25mV GND + 25mV
• Dòng điện đầu vào thấp (Logic “0” hoặc “1”) …… 1μA
• Tương thích đầu vào TTL/CMOS
• Có sẵn ở chế độ Đảo ngược và Không đảo ngược Cấu hình
• Điện áp nguồn hoạt động rộng ………… 4,5V đến 18V
• Mức tiêu thụ hiện tại – Đầu vào thấp……………………………………………………….. … 0,4mA – Đầu vào cao………………………………………………………… ….. 8mA
• Hoạt động cung cấp đơn lẻ
• Trở kháng đầu ra thấp ……………………………… 6Ω
• Sơ đồ chân tương đương với DS0026 và MMH0026
• Chống chốt: Chịu được > 500mA Hiện tại ngược
• Bảo vệ ESD ……………………………………………. …….2kV

Xem thêm: Các sản phẩm IC khác

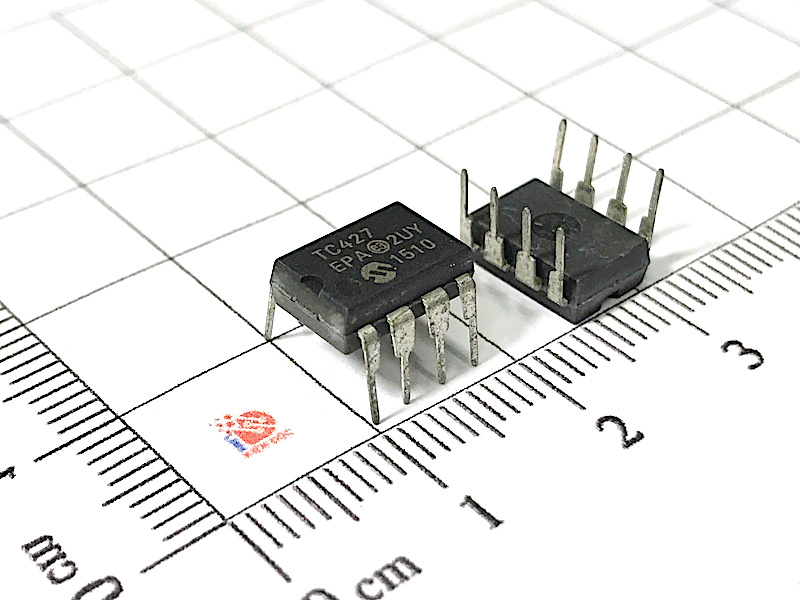

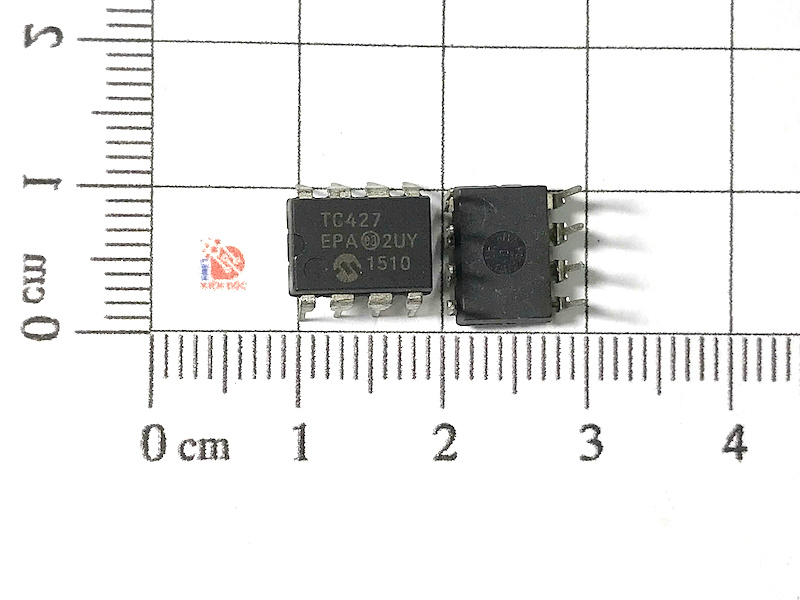

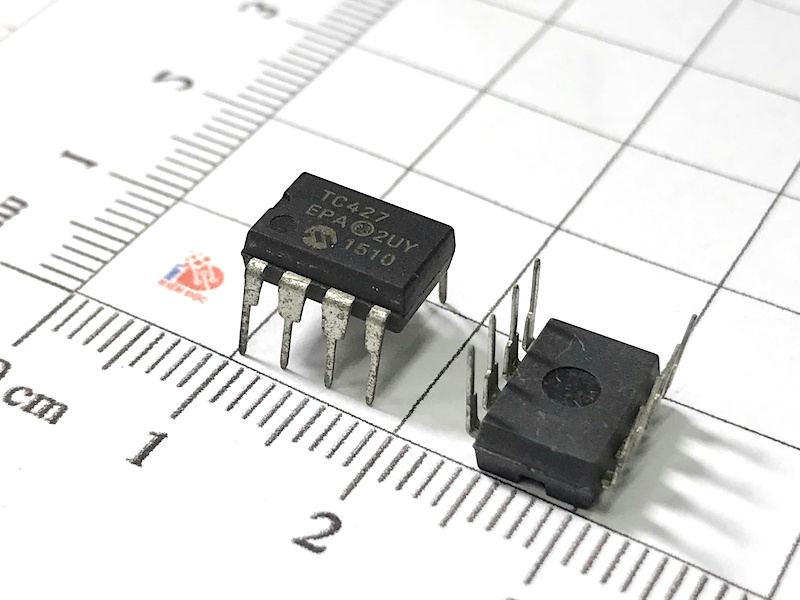

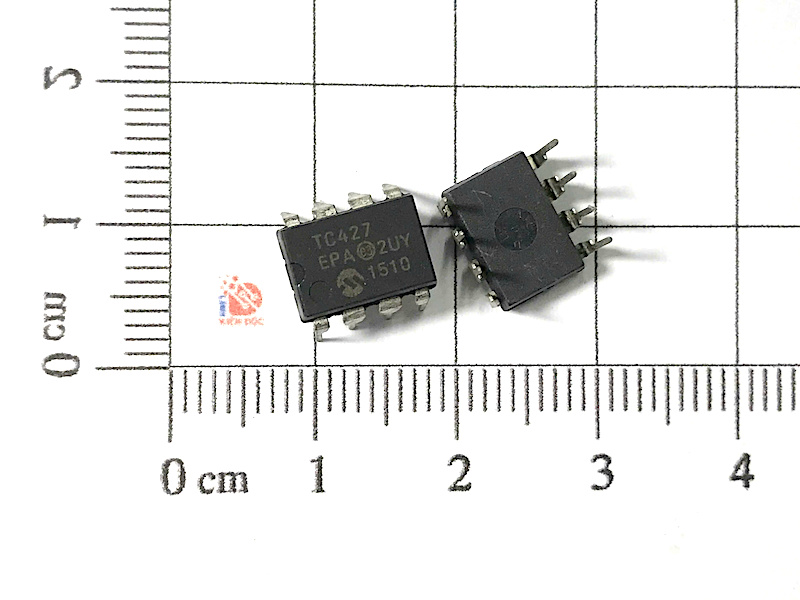

Hình ảnh thực tế TC427EPA

Sơ đồ chân của IC TC427EPA

Thông số kỹ thuật của IC TC427EPA

Cấu tạo trong của TC427EPA

Kích thước của IC TC427EPA

Datasheet TC427EPA
