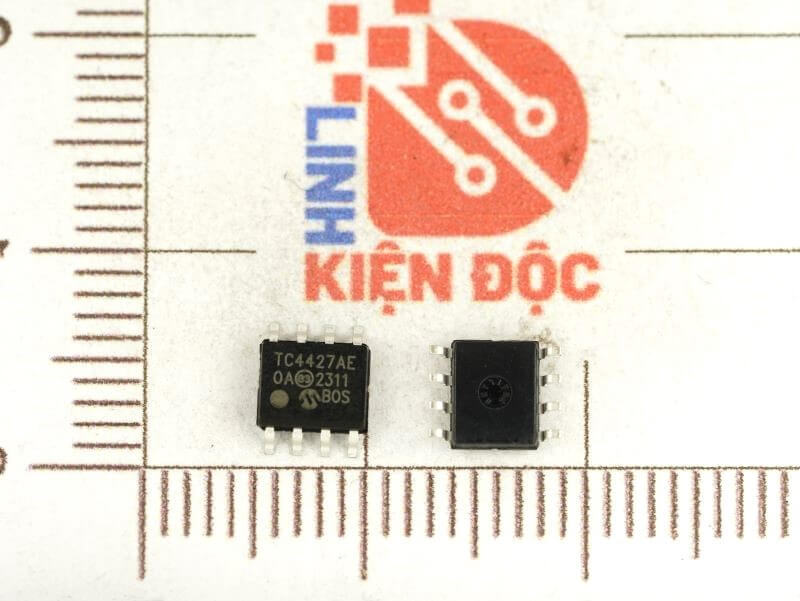

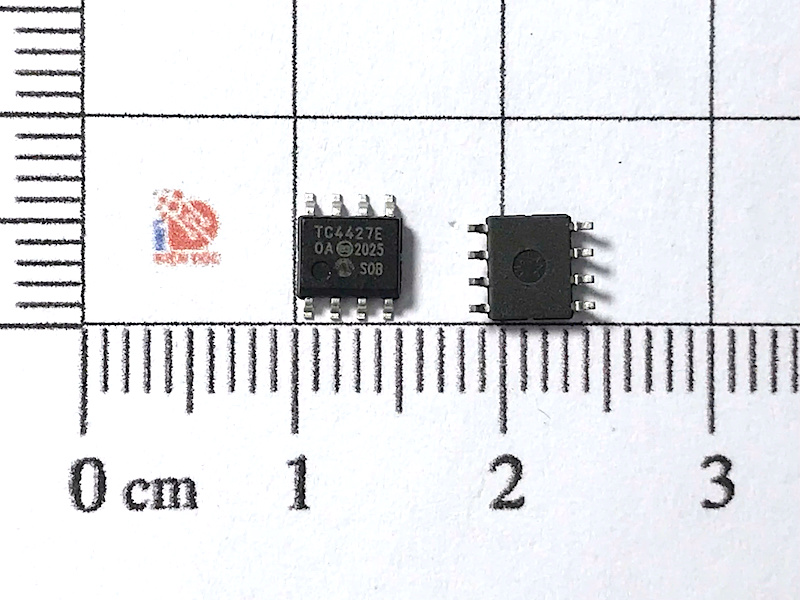

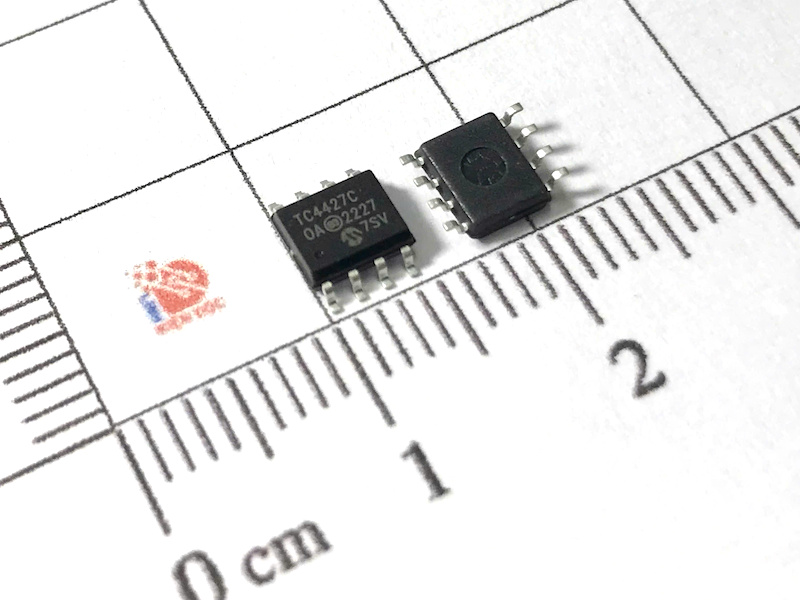

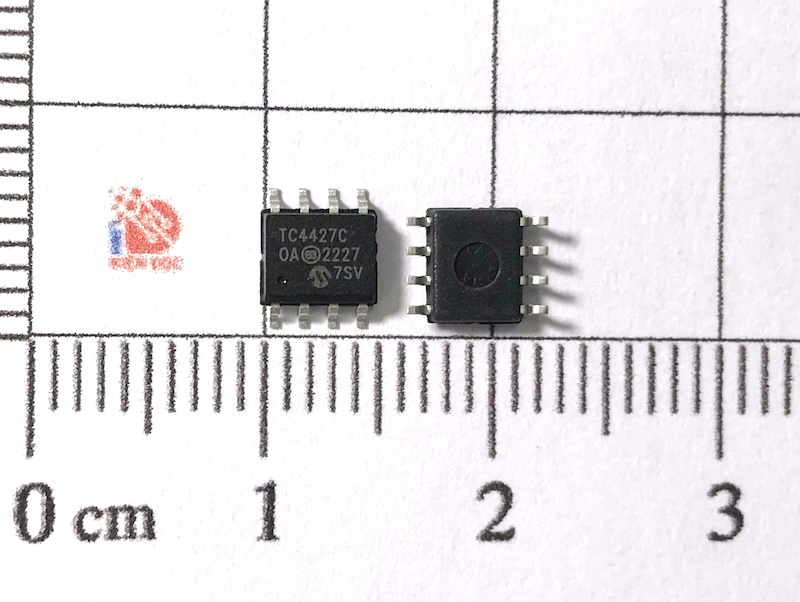

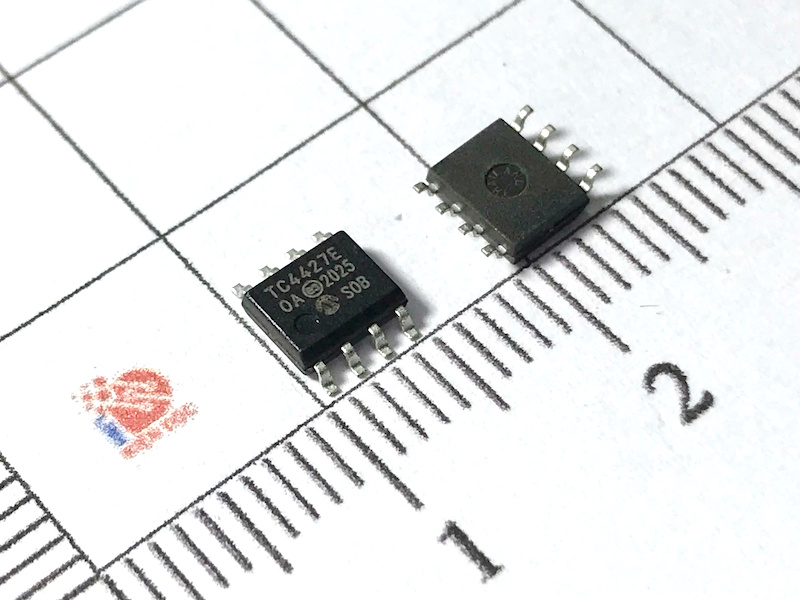

TC4427COA SOP-8 1.5A IC điều khiển MOSFET

Giới thiệu về IC TC4427

TC4427 là phiên bản cải tiến của họ bộ đệm/trình điều khiển TC427 trước đó (mà chúng tương thích với chân cắm). Chúng sẽ không khóa trong bất kỳ điều kiện nào trong phạm vi định mức công suất và điện áp của chúng. Chúng không bị hư hỏng khi có tới 5V nhiễu đột biến (của cả hai cực) xảy ra trên chân cắm đất. Chúng có thể chấp nhận, mà không bị hư hỏng hoặc làm đảo lộn logic, dòng điện ngược lên tới 500mA (của cả hai cực) bị ép trở lại đầu ra của chúng. Tất cả các đầu cuối đều được bảo vệ hoàn toàn chống lại sự phóng tĩnh điện lên đến 4kV. Là trình điều khiển MOSFET, TC4427 có thể dễ dàng chuyển đổi điện dung cổng 1000 pF trong vòng chưa đầy 30ns và cung cấp trở kháng đủ thấp ở cả trạng thái BẬT và TẮT để đảm bảo trạng thái mong muốn của MOSFET sẽ không bị ảnh hưởng, ngay cả khi có các xung đột lớn. Các trình điều khiển này có độ trễ cạnh trước và cạnh sau khớp với đầu vào và đầu ra, tD1 và tD2, để xử lý các xung có thời lượng ngắn trong phạm vi 25 nano giây.

Đặc trưng kỹ thuật

• Dòng điện đầu ra đỉnh cao: 1,5A
• Phạm vi hoạt động rộng: 4,5V đến 18V
• Khả năng truyền tải điện dung cao: 1000 pF trong 25 nsec
• Thời gian trễ ngắn: <40nsec Thông thường
• Thời gian trễ nhất quán khi thay đổi điện áp cung cấp
• Dòng điện cung cấp thấp
  — Với Logic “1” Đầu vào: 4mA
  — Với Logic “0” Đầu vào: 400μA
• Trở kháng đầu ra thấp: 7Ω
• Bảo vệ chốt: Chịu được >0,5A
• Dòng điện ngược: Xuống đến – 5V
• Đầu vào chịu được đầu vào âm
• Bảo vệ ESD: 4kV
• Pinout Giống như TC427

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC TC4427
