TC4451VOA, TC4451V IC Chuyên Dụng SOP-8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC TC4451VOA với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả TC4451VOA

TC4451/TC4452 là MOSFET một đầu ra trình điều khiển. Các thiết bị này là bộ đệm/trình điều khiển dòng điện cao có khả năng điều khiển MOSFET lớn và Cổng cách điện Transistor lưỡng cực (IGBT). TC4451/TC4452 có thời gian tăng và giảm sản lượng phù hợp, cũng như phù hợp thời gian trễ lan truyền cạnh đầu và cạnh xuống. Các Các thiết bị TC4451/TC4452 cũng có tỷ lệ chéo rất thấp. dòng điện dẫn, làm giảm công suất tổng thể sự tiêu tán của thiết bị.

Đặc trưng TC4451VOA

• Dòng điện đầu ra cực đại: 13A (điển hình)
• Dòng điện bắn xuyên/dẫn chéo thấp ở Giai đoạn đầu ra
• Phạm vi hoạt động của điện áp nguồn đầu vào rộng: – 4,5V đến 18V
• Dòng điện đầu ra liên tục cao: 2.6A (tối đa)
• Thời gian tăng và giảm nhanh phù hợp: – 21 ns với tải 10.000 pF – 42 ns với tải 22.000 pF
• Độ trễ truyền ngắn phù hợp: 44 ns (điển hình)
• Dòng cung thấp: – Với đầu vào Logic ë1í – 140 μA (điển hình) – Với đầu vào Logic ë0í – 40 μA (điển hình)
• Trở kháng đầu ra thấp: 0,9Ω (điển hình)
• Bảo vệ chốt: Sẽ chịu được đầu ra 1,5A Hiện tại ngược
• Đầu vào sẽ chịu được đầu vào âm lên đến 5V
• Pin-Tương thích với TC4420/TC4429, TC4421/TC4422 và TC4421A/TC4422A Trình điều khiển MOSFET
• Tiết kiệm không gian, tăng cường nhiệt, DFN 8 chân Bưu kiện

Ứng dụng TC4451VOA

• Trình điều khiển đường dây cho các đường dây có tải trọng cực lớn
• Máy phát xung ï Điều khiển MOSFET và IGBT lớn nhất
• Công tắc BẬT/TẮT nguồn cục bộ
• Động cơ và bộ điều khiển điện từ
• LF Người khởi xướng

Xem thêm: Các sản phẩm IC khác

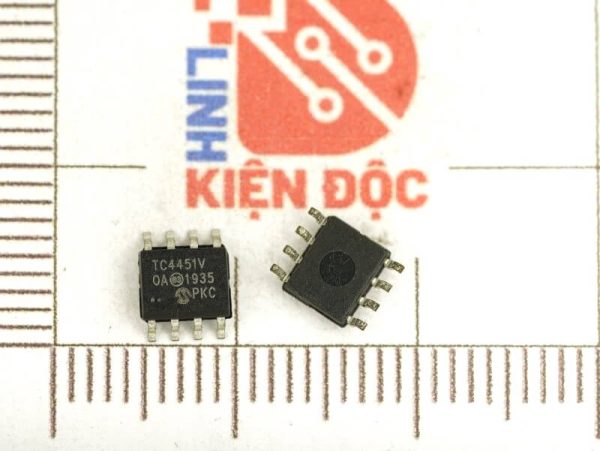

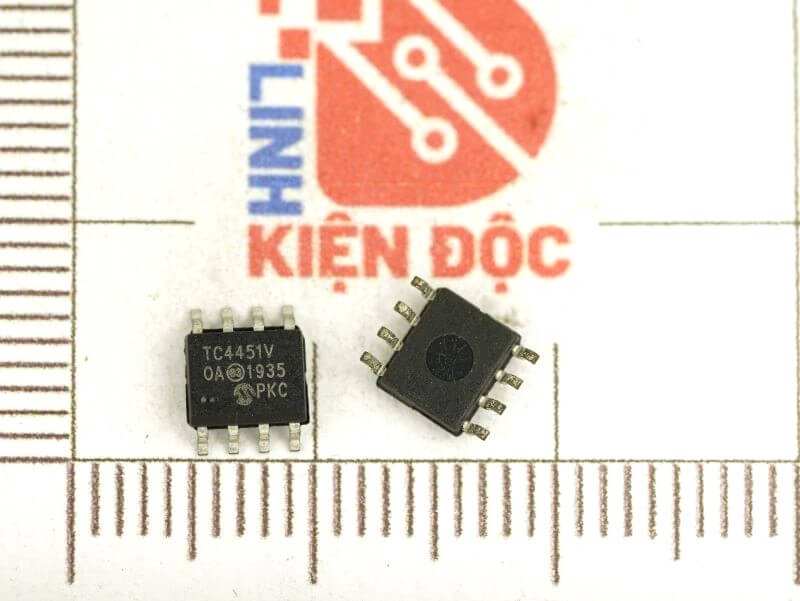

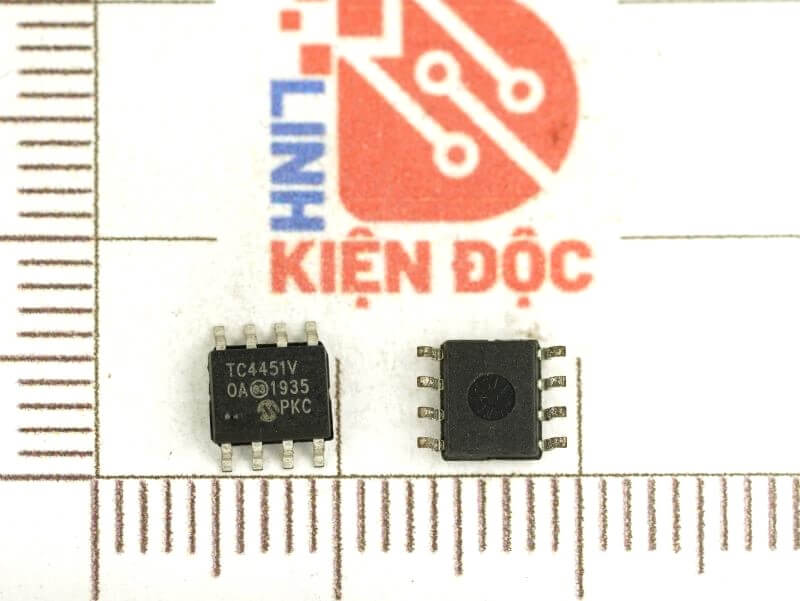

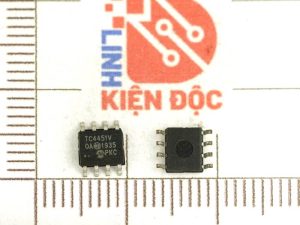

Hình ảnh thực tế TC4451VOA

Sơ đồ chân của IC TC4451VOA

Cấu tạo trong của TC4451VOA

Kích thước của IC TC4451VOA

Datasheet TC4451VOA
