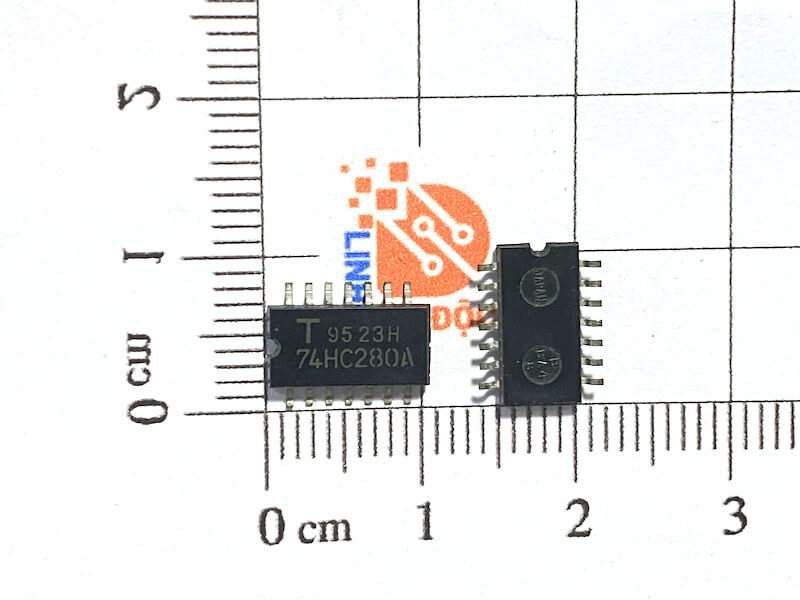

74HC280A,TC74HC280AF IC Logic SOP-14 5.2mm

Giới thiệu chung

• IC TC74HC280A là mạch tích hợp logic CMOS tốc độ cao.

• Được sản xuất bởi Toshiba.

• Có chức năng như bộ tạo và kiểm tra bit chẵn lẻ (parity generator / checker) cho 9-bit dữ liệu.

• Đóng gói theo chuẩn SOP-14 (Small Outline Package), rộng 5.2mm.

Đặc điểm kỹ thuật

• Sử dụng công nghệ CMOS tiết kiệm điện.

• Hoạt động với dải điện áp từ 2V đến 6V (thường dùng 5V).

• Có 9 đầu vào dữ liệu (A0 đến A8).

• 2 đầu ra: EVEN (chẵn) và ODD (lẻ).

• Ngõ ra tương thích với logic TTL và CMOS.

• Tốc độ chuyển mạch cao.

• Công suất tiêu thụ thấp.

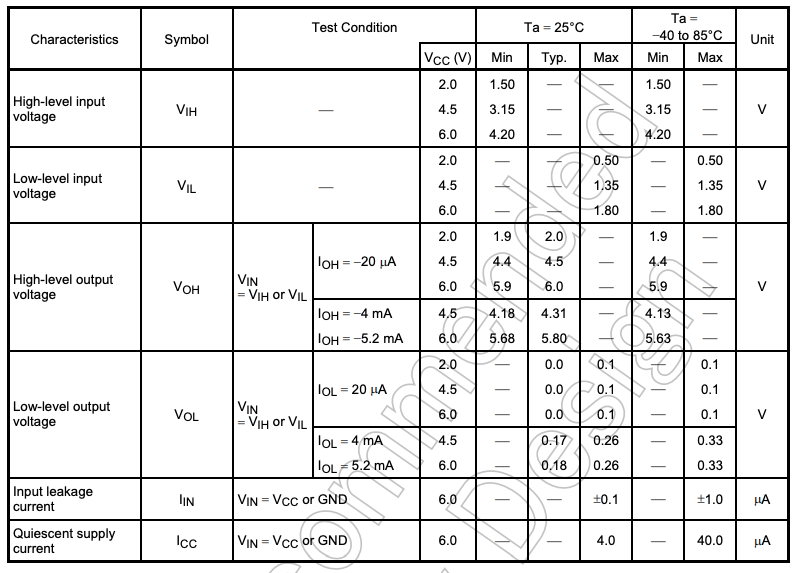

Thông số kỹ thuật

Ứng dụng

• Kiểm tra lỗi trong truyền thông nối tiếp (UART, SPI, v.v.).

• Phát hiện lỗi dữ liệu trong bộ nhớ RAM, ROM.

• Ứng dụng trong máy tính, thiết bị ngoại vi như máy in, bàn phím.

• Hệ thống nhúng và thiết bị điều khiển công nghiệp.

• Các hệ thống truyền dữ liệu cần đảm bảo tính toàn vẹn.

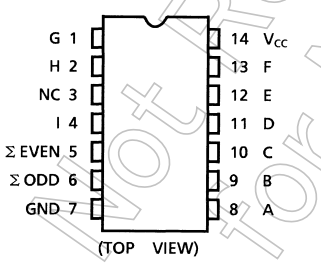

Sơ đồ chân

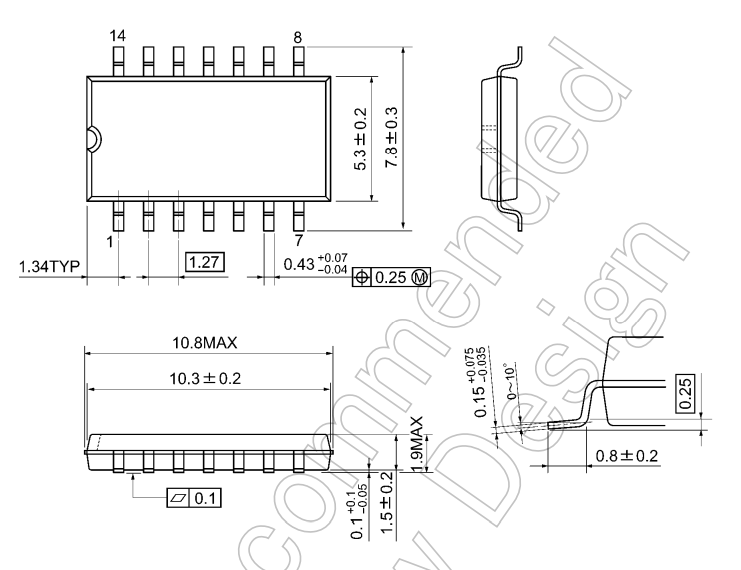

Kích thước
