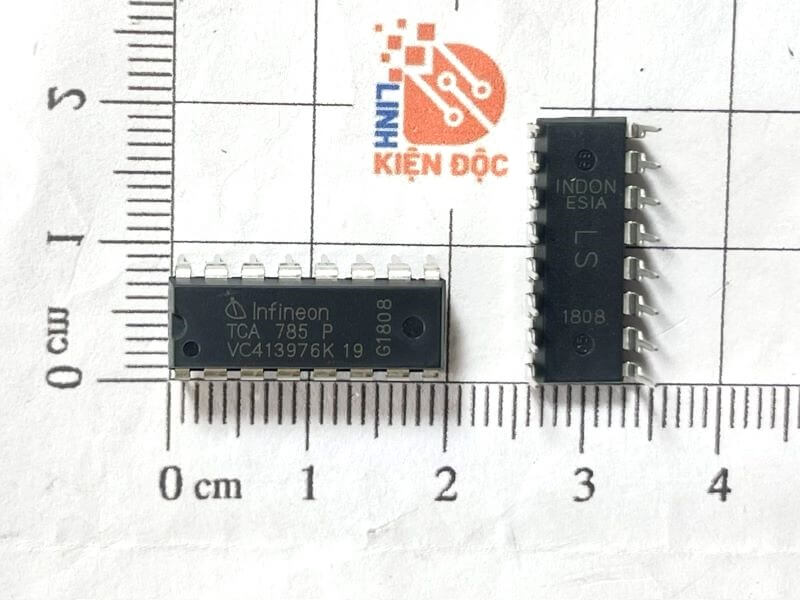

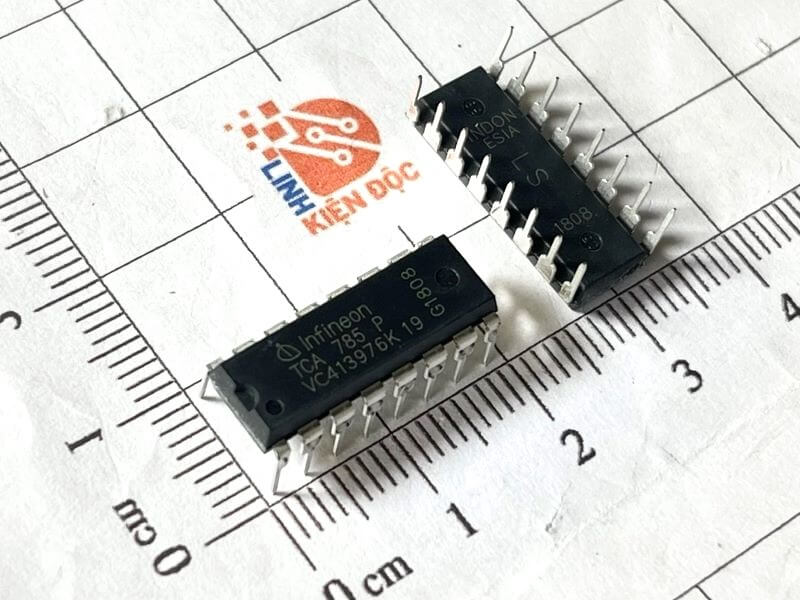

TCA785P, TCA785, TCA 785 Phase Control IC DIP-16

Giới thiệu về IC TCA785

TCA785 được thiết kế để điều khiển thyristor, triac và transistor. Các xung kích hoạt có thể được dịch chuyển trong một góc pha giữa 0 ̊ và 180 ̊. Các ứng dụng điển hình bao gồm mạch biến tần, bộ điều khiển AC và bộ điều khiển dòng điện ba pha. IC này thay thế các loại TCA 780 và TCA 780 D trước đó.

Đặc trưng kỹ thuật

• Nhận dạng đáng tin cậy của điểm không
• Phạm vi ứng dụng rộng
• Có thể được sử dụng làm công tắc điểm không
• Tương thích với LSL
• Có thể hoạt động ba pha (3 IC)
• Dòng điện đầu ra 250 mA
• Phạm vi dòng điện dốc lớn
• Phạm vi nhiệt độ rộng

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Một số ứng dụng sử dụng TCA785

• Điều khiển pha với triac được điều khiển trực tiếp được thể hiện trong hình. Góc kích hoạt của triac có thể được điều chỉnh liên tục trong khoảng từ 0 ̊ đến 180 ̊ với sự trợ giúp của chiết áp bên ngoài. Trong nửa sóng dương của điện áp đường dây, triac nhận được xung cổng dương từ chân đầu ra IC 15. Trong nửa sóng âm, nó cũng nhận được xung kích hoạt dương từ chân 14. Độ rộng xung kích hoạt là khoảng 100 μs.

• Trên đây là khả năng kích hoạt hai thyristor đối song song bằng một IC TCA 785. Xung kích hoạt có thể được dịch chuyển liên tục trong một góc pha từ 0 ̊ đến 180 ̊ bằng chiết áp kế. Trong nửa sóng âm, xung kích hoạt của chân 14 được đưa đến thyristor có liên quan thông qua một biến áp xung kích hoạt. Trong nửa sóng dương, cổng của thyristor thứ hai được kích hoạt bởi biến áp xung kích hoạt ở chân 15.

Kích thước IC TCA785
