TIP3055 Transistor NPN 15A 60V TO−247

Giới thiệu TIP3055

• TIP3055 là là thiết bị tốt nhất cho các mạch đổi nguồn, bộ điều khiển song song và nối tiếp (bộ điều chỉnh), các pha đầu ra và bộ khuếch đại công suất cao. Nó đang thịnh hành trong kiểu TO-247 và nó thường xuyên được sử dụng trong các bộ khuếch đại khác nhau.
• Module này sử dụng công suất vừa phải trong quá trình làm việc, nó sử dụng điện áp 70V trên cực phát và cực góp. Nó tiêu thụ dòng điện 15A ở cực góp.
• Đây là lựa chọn tốt nhất cho điểm đầu ra bộ khuếch đại kiểm âm ổn định nâng cao.
• Thành phần này có điện áp kết thúc Vceo (IB = 0) 60V.
• Nhiệt độ lưu trữ của nó là -65 đến 150 C và nhiệt độ làm việc tối đa là 150 C.

Mô tả TIP3055

• Chỉ định loại: TIP3055
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 90 W
• Điện áp cơ sở Collector tối đa |Vcb|: 100 V
• Điện áp cực thu-phát tối đa |Vce|: 70 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 7 V
• Dòng thu tối đa |Ic max|: 15 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 3 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 20
• Hệ số tiếng ồn, dB: –

Đặc trưng TIP3055

• Khu vực vận hành an toàn tuyệt vời
• Mức tăng dòng điện một chiều- : hFE=20-70@IC = 4A
• Điện áp bão hòa Collector-Emitter- : VCE(sat)= 1.1 V(Max)@ IC = 4A
• Bổ sung cho Loại TIP2955
• Các biến thể từ Lot-to-Lot tối thiểu cho thiết bị mạnh mẽ hiệu suất và hoạt động đáng tin cậy

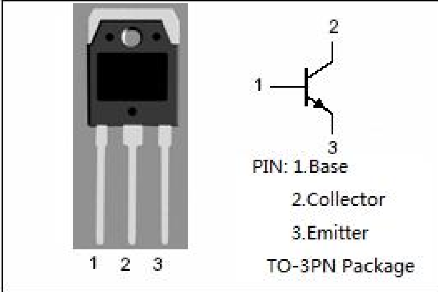

Sơ đồ chân

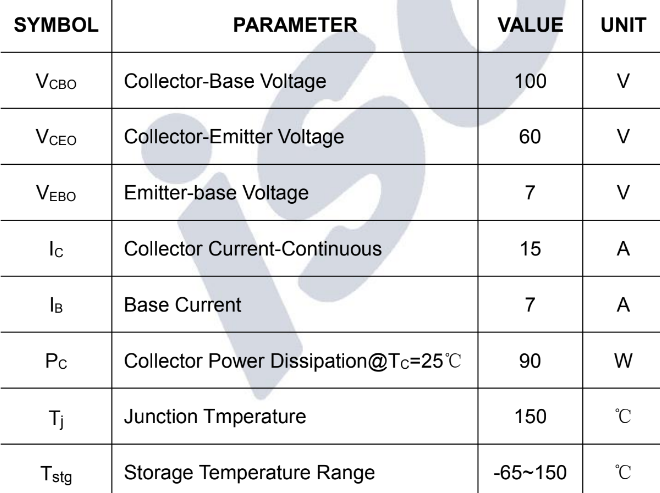

Thông số kỹ thuật của Transistor TIP3055

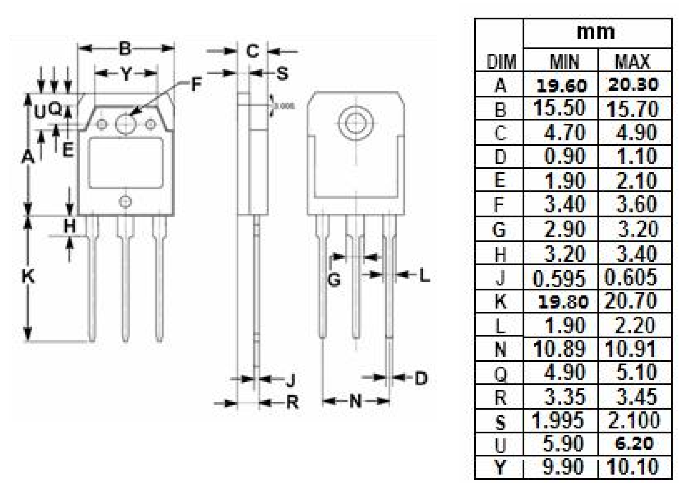

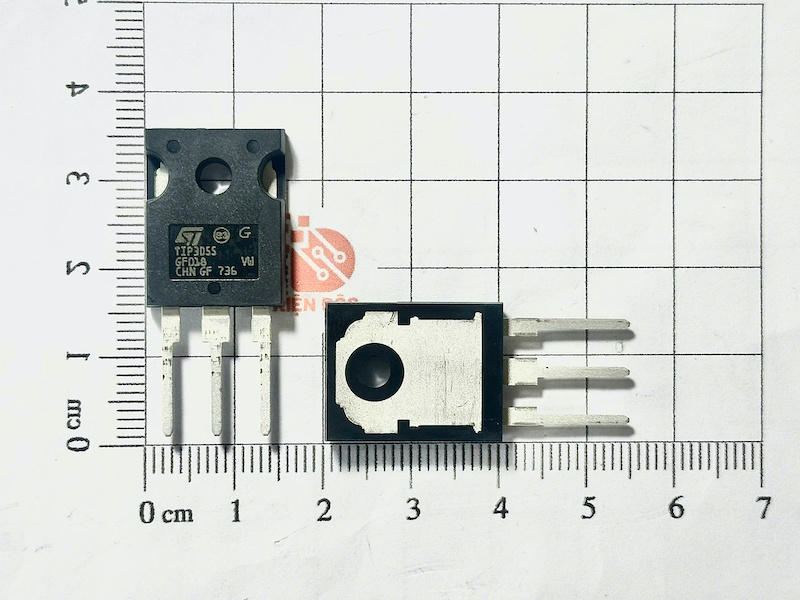

Kích thước của Transistor TIP3055

Xem thêm: Nhiều sản phẩm Transistor

Datasheet TIP3055
