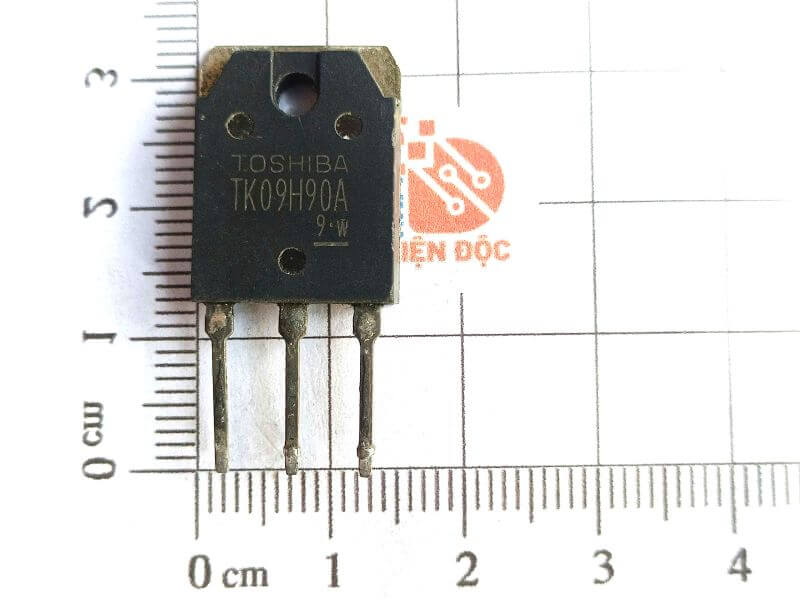

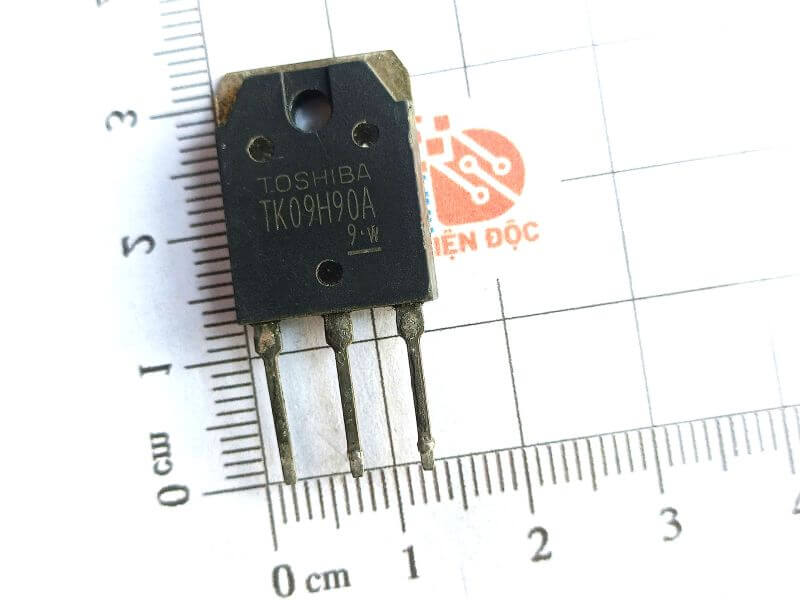

TK09H90A MOSFET kênh N 9A 900V TO-3P Tháo máy

Giới thiệu chung

TK09H90A là MOSFET kênh N công suất cao, thuộc dòng π-MOS IV, chuyên dùng cho các mạch công suất và mạch nguồn. Linh kiện này có khả năng chịu áp đến 900 V, chịu dòng 9 A và hỗ trợ tản nhiệt tốt nhờ đóng gói TO-3P. Vì vậy, TK09H90A được sử dụng phổ biến trong nguồn xung, bộ chuyển đổi DC-DC, inverter, UPS và các thiết bị điện tử công suất cao.

Đặc điểm

• Loại MOSFET kênh N, chế độ enhancement.

• Điện áp chịu giữa drain–source rất cao 900 V.

• Gói TO-3P tản nhiệt tốt, phù hợp dòng và công suất lớn.

• Dòng xung cao, chịu được tải thay đổi và các xung điện áp.

• Hoạt động ổn định ở nhiệt độ cao.

Cấu tạo

• MOSFET kênh N loại π-MOS IV.

• Ba chân: Gate – Drain – Source.

• Tab tản nhiệt phía sau nối trực tiếp với chân Drain.

• Đóng gói TO-3P(W), thân lớn, dễ gắn vào heatsink để tăng khả năng tản nhiệt.

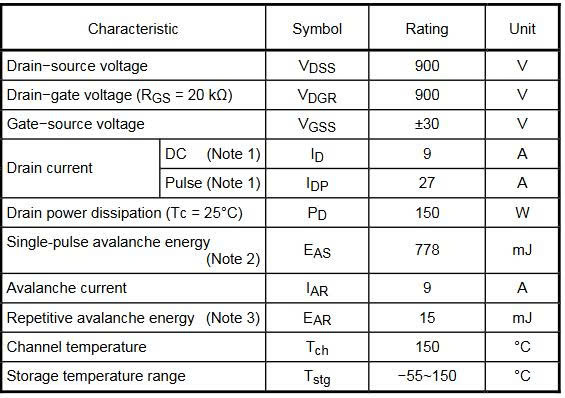

Thông số kỹ thuật chính

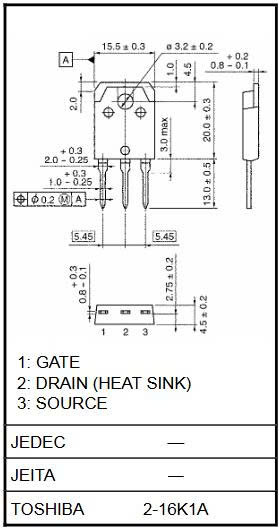

Kích thước

Ứng dụng

• Dùng trong bộ nguồn xung SMPS công suất trung bình đến cao, nơi cần MOSFET chịu áp lớn 900 V.

• Ứng dụng trong bộ chuyển đổi DC-DC và AC-DC, đặc biệt là các tầng PFC, tầng đóng cắt cao áp.

• Dùng cho inverter – biến tần, điều khiển quạt, bơm, động cơ công nghiệp.

• Dùng trong UPS, các bộ lưu điện hoặc bộ cấp nguồn liên tục cần linh kiện bền, chịu áp cao.

• Phù hợp cho mạch nguồn TV, màn hình, nguồn LED, nguồn monitor công suất cao.

• Ứng dụng trong mạch nghịch lưu, mạch chuyển mạch cao áp, mạch xung công nghiệp.

• Sử dụng trong bộ điều khiển động cơ, mạch đóng cắt tải cảm, tải công suất.

• Dùng trong mạch kích – driver công suất hoặc mạch đóng ngắt dòng DC cao, môi trường công nghiệp.
