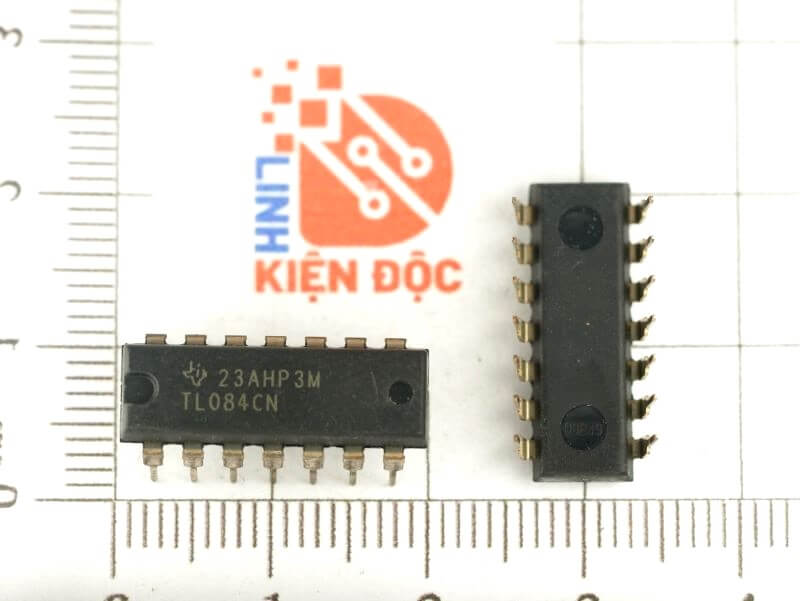

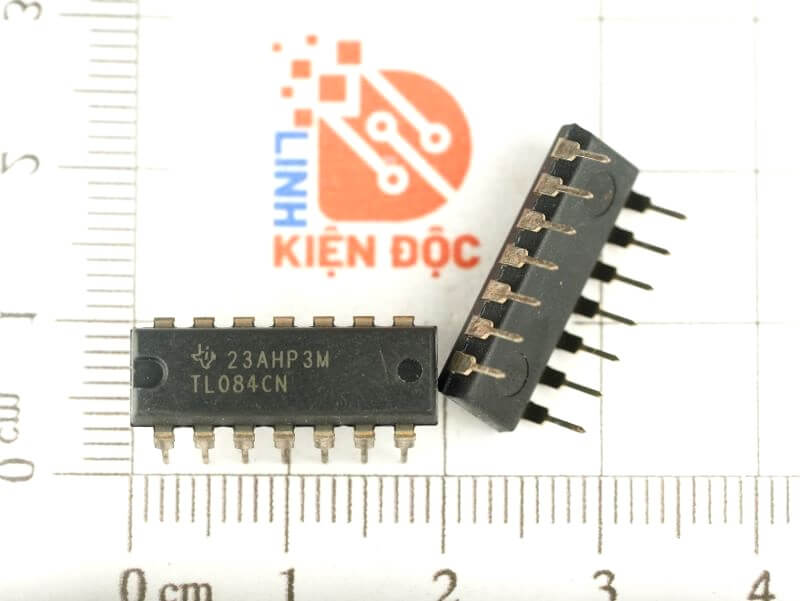

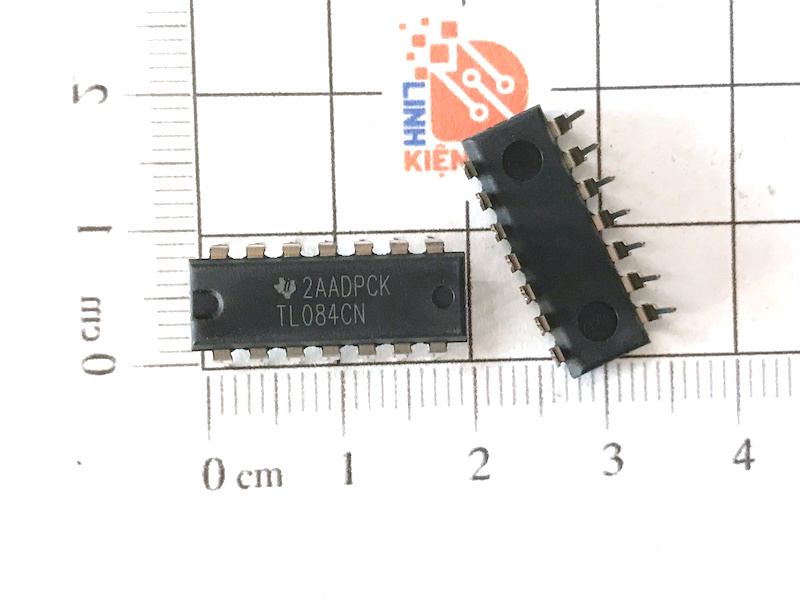

TL084CN, TL084 DIP-14 Hàng nhập khẩu
9,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu IC Op-Amp khuếch đại thuật toán TL084
TL084 là Op-amp đầu vào JFET bù tần số bao gồm bốn op-amp riêng biệt có thể hoạt động độc lập. Công nghệ BIFET cung cấp băng thông rộng và tốc độ quay nhanh với dòng điện phân cực đầu vào thấp, dòng bù đầu vào và dòng cung cấp. IC có nhiều điều kiện làm việc, nhiều điện áp làm việc và có khả năng giao tiếp trực tiếp với hầu hết mọi thiết bị PMOS, CMOS và NMOS.
TL084CN có độ ồn thấp và giá rẻ. Đầu vào của nó là JFET nên trở kháng cao. Có một bộ khuếch đại hoạt động Quad trong một gói như LM324 hoặc LM339. Nhưng chúng khác nhau, đó là đầu vào JFET.
Đặc trưng kỹ thuật của IC Op-Amp khuếch đại thuật toán TL084
- Điện áp hoạt động tối thiểu = 7V
- Dòng phân cực đầu vào = 20pA
- Gói Quad Op-Amp đầu vào JFET
- Điện áp bù đầu vào = 3mV
- Tỷ lệ loại bỏ chế độ chung (CMRR) = 86dB
- Dải điện áp hoạt động điển hình = +18V đến -18V
- Có sẵn trong các gói SO-14, PDIP 14 chân, TSSOP
- Được sử dụng để bảo vệ ngắn mạch đầu ra
- Mang băng thông = 4 MHz

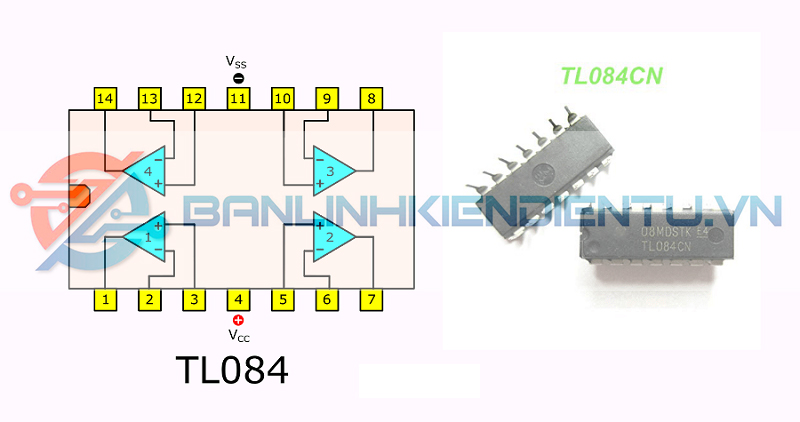

Sơ đồ chân của IC Op-Amp khuếch đại thuật toán TL084
| STT chân | Tên chân | Mô tả |
| 1, 7, 8, 14 | Chân đầu ra op-amp | Đây là các chân đầu ra của 4 op-amp |
| 2, 6, 9, 13 | Chân đầu vào đảo ngược | Đây là các chân đầu vào đảo ngược của 4 op-amp |
| 3, 5, 10, 12 | Chân đầu vào không đảo ngược | Đây là các chân đầu vào không đảo ngược của 4 op-amp |
| 4 | Vcc (+) | Cấp nguồn dương của op-amp |
| 11 | Vcc (-) | Cấp nguồn âm của op-amp |
Lưu ý khi sử dụng IC Op-Amp khuếch đại thuật toán TL084
Op-Amp TL084 rất giống với Op-Amp LM324, cả hai đều có bốn Op-Amp bên trong và có các sơ đồ chân giống nhau. Tuy nhiên, TL084 không dành cho hoạt động 5V thông thường vì nó yêu cầu tối thiểu 7V để hoạt động. Vì vậy, không giống như LM324 hoặc các op-amp khác, nếu bạn đang sử dụng Op-Amp ở chế độ nguồn đơn, hãy đảm bảo bạn cung cấp tối thiểu 7V để Op-Amp hoạt động bình thường.
Ứng dụng của IC Op-Amp khuếch đại thuật toán TL084
- Được sử dụng trong các mạch khuếch đại
- Mạch tiền khuếch đại âm thanh.
- Mạch lọc âm thanh/tiếng ồn.
- Ứng dụng đệm.
- Trong máy phát điện áp nhiều tầng.
- Trong mạch yêu cầu trở kháng đầu vào cao.

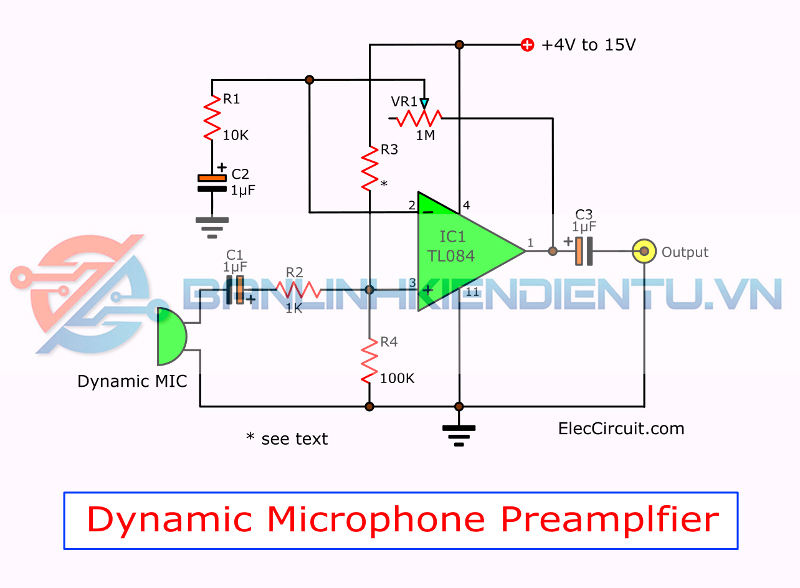

Mạch ứng dụng tiêu biểu: Low Dynamic Microphone preamplifier
Xem trong mạch. Nó có một vài thành phần. Chúng ta sẽ sử dụng TL084 làm mạch tiền khuếch đại Microphone động.
IC1: TL084 OP-AMP đầu vào JFET
Điện trở 0,25W, dung sai 5%
R1: 10K
R2: 1K
R3, R4: 100K
VR1: Chiết áp 1M
C1,C2: Tụ điện 1uF 50V

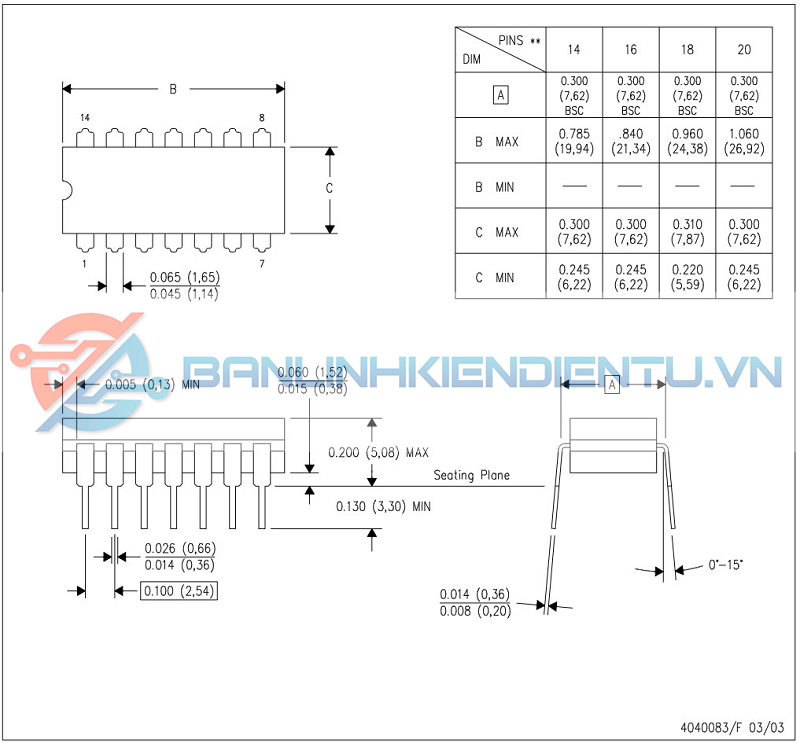

Kích thước IC Op-Amp khuếch đại thuật toán TL084
Xem thêm: Nhiều sản phẩm IC khuếch đại – OpAmp khác tại đây
Datasheet của IC Op-Amp khuếch đại thuật toán TL084
