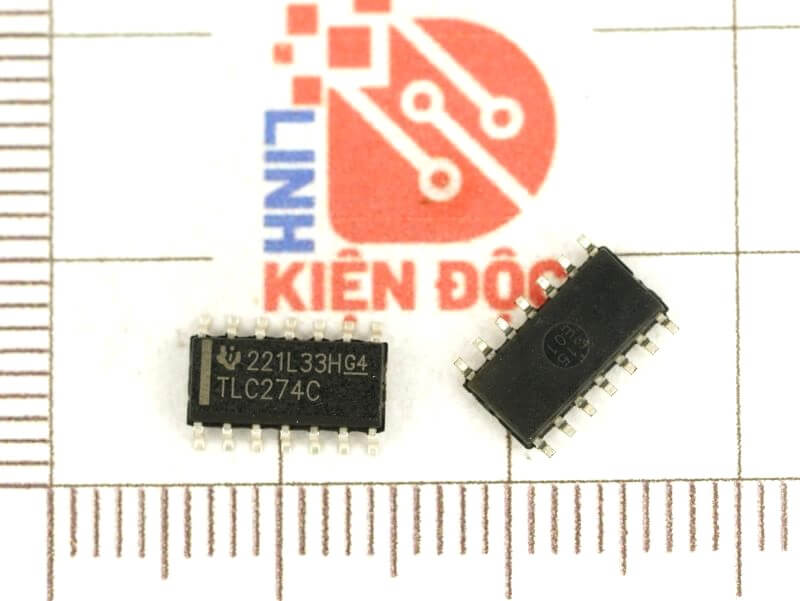

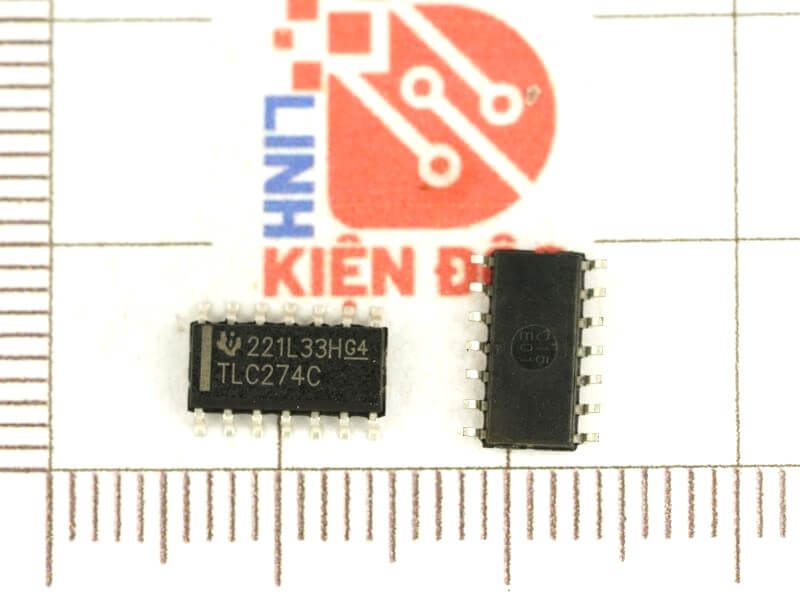

TLC274C ,TLC274CPWR IC Chuyên Dụng SOP-14

Giới thiệu về TLC274

TLC274 là bộ khuếch đại hoạt động bốn cực kết hợp nhiều cấp điện áp bù đầu vào với độ trôi điện áp bù thấp, trở kháng đầu vào cao, tiếng ồn thấp và tốc độ gần bằng các thiết bị BiFET thông dụng. Các thiết bị này sử dụng công nghệ cổng silicon LinCMOS của Texas Instruments, cung cấp độ ổn định điện áp bù vượt xa độ ổn định có trong các quy trình cổng kim loại thông thường. Trở kháng đầu vào cực cao, dòng điện phân cực thấp và tốc độ thay đổi cao khiến các thiết bị tiết kiệm chi phí này trở nên lý tưởng cho các ứng dụng trước đây chỉ dành riêng cho các sản phẩm BiFET và NFET. Có bốn cấp điện áp bù (loại hậu tố C và hậu tố I), loại TLC274 giá rẻ (10 mV). Những ưu điểm này, kết hợp với khả năng loại bỏ chế độ chung và loại bỏ điện áp cung cấp tốt, khiến các thiết bị này trở thành lựa chọn tốt cho các thiết kế hiện đại mới cũng như để nâng cấp các thiết kế hiện có.

Đặc trưng kỹ thuật TLC274

• Điện áp bù trừ được cắt bớt:
  – TLC279. . . Tối đa 900 μV ở 25°C
  -Vdd = 5 VD
• Độ trôi điện áp bù trừ đầu vào thông thường là 0,1 μV/tháng, bao gồm 30 ngày đầu tiên
• Phạm vi điện áp cung cấp rộng. Phạm vi nhiệt độ vượt quá chỉ định:
  – 0°C đến 70°C: 3 V đến 16 V
  – −40°C đến 85°C: 4 V đến 16 V
  – −55°C đến 125°C: 4 V đến 16 V
• Hoạt động nguồn cung cấp đơn
• Phạm vi điện áp đầu vào chế độ chung mở rộng xuống dưới thanh ray âm
• Độ ồn thấp…Thông thường là 25 nV/√Hz tại f = 1 kHz
• Phạm vi điện áp đầu ra bao gồm thanh ray âm
• Trở kháng đầu vào cao…1012Ω
• Mạch bảo vệ ESD

Thông số kỹ thuật TLC274

Mã sản phẩm: TLC274

Loại linh kiện: IC Opamp

Kiểu chân: SOP-14

Sơ đồ chân TLC274

Một số ứng dụng của TLC274

Kích thước IC TLC274

Xem thêm: Nhiều sản phẩm Opamp Tại đây

Datasheet TLC274
