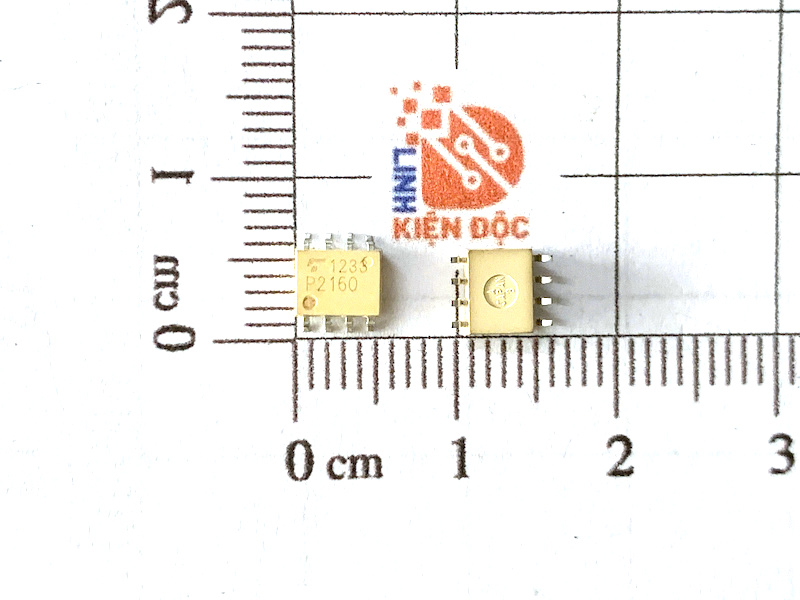

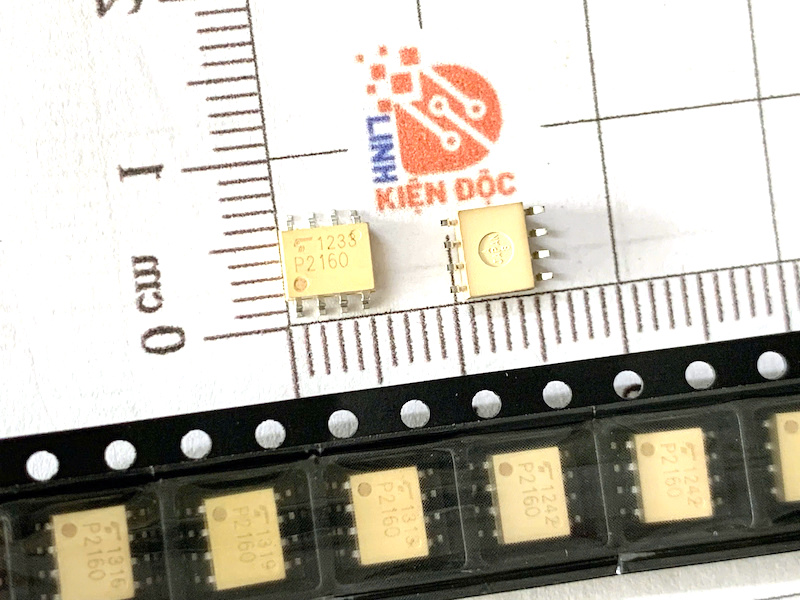

TLP2160 P2160 IC Optocoupler SOP-8

Giới thiệu về TLP2160

TLP2160 là một loại IC Optocoupler (cách ly quang học) do Toshiba sản xuất. Optocoupler là một thiết bị giúp cách ly điện giữa hai phần mạch, đảm bảo rằng tín hiệu điện có thể truyền qua mà không cần kết nối trực tiếp, thường được sử dụng trong các ứng dụng cần cách ly điện áp cao.

Đặc điểm nổi bật của TLP2160

1. Cách ly điện áp cao: TLP2160 có khả năng chịu đựng điện áp cách ly lên tới 5000 Vrms, giúp bảo vệ mạch và người sử dụng trong các môi trường điện áp cao.
2. Tốc độ truyền tải nhanh: Với tốc độ truyền tải dữ liệu lên đến 50 Mbps, TLP2160 phù hợp cho các ứng dụng yêu cầu xử lý tín hiệu nhanh.
3. Tích hợp MOSFET driver: TLP2160 được trang bị MOSFET driver với khả năng điều khiển mạch có công suất cao.
4. Dải điện áp nguồn rộng: Thiết bị hoạt động ở điện áp từ 4.5V đến 30V, giúp linh hoạt trong việc thiết kế mạch.
5. Dòng tiêu thụ thấp: Giảm tiêu thụ năng lượng, rất hữu ích trong các hệ thống cần tối ưu hóa năng lượng.

Thông số kĩ thuật TLP2160

• Điện áp cách ly: 5000 Vrms (min).
• Tốc độ truyền tải dữ liệu: 50 Mbps.
• Điện áp nguồn: 4.5V – 30V.
• Dòng tiêu thụ: 4 mA (max) khi không tải.
• Kiểu đóng gói: SOP-8.

Ứng dụng của TLP2160

1. Điều khiển động cơ: Dùng trong các hệ thống điều khiển động cơ yêu cầu cách ly giữa mạch điều khiển và mạch công suất.
2. Cách ly tín hiệu: Trong các hệ thống có sự khác biệt về điện áp giữa các thành phần mạch, cần cách ly điện để tránh sự cố về quá áp hoặc nhiễu tín hiệu.
3. Nguồn điện công nghiệp: TLP2160 được sử dụng trong các bộ nguồn chuyển mạch, điều khiển nguồn, và các ứng dụng nguồn điện cần hiệu suất cao.
4. Truyền dữ liệu tốc độ cao: Phù hợp cho các giao diện truyền tín hiệu trong các hệ thống công nghiệp và viễn thông.

Sơ đồ chân TLP2160

Sơ đồ cấu tạo trong TLP2160

Kích thước TLP2160

Xem thêm: Nhiều sản phẩm Opto tại đây

Datasheet TLP2160
