Mô tả Opto TLP350
TOSHIBA TLP350 bao gồm một điốt phát sáng GaAℓAs và bộ tách sóng quang tích hợp.
TLP350 phù hợp với mạch dẫn động cổng IGBT hoặc mạch điện MOS FET
Dòng điện đầu ra cực đại: IO = ±2,0 A (tối đa)
Đảm bảo hiệu suất trên nhiệt độ: −40 đến 100°C
Dòng cung cấp:ICC= 2 mA (tối đa)
Điện áp nguồn: VCC= 15 đến 30 V
Ngưỡng dòng vào : IFLH= 5 mA (max)
Thời gian chuyển đổi (tpLH/tpHL): 500 ns (tối đa)
Miễn nhiễm nhất thời chế độ chung: 15 kV/µs
Điện áp cách ly: 3750 Vrms
Ứng dụng Opto TLP350
Biến tần cho điều hòa không khí
Ổ đĩa cổng IGBT/Power MOS FET
Biến tần công nghiệp
Sơ đồ mạch Opto TLP350
![So do mach TLP350](https://banlinhkiendientu.vn/wp-content/uploads/2019/12/So-do-mach-TLP350.jpg)
Kích thước Opto TLP350
![Kich thuoc TLP350](https://banlinhkiendientu.vn/wp-content/uploads/2019/12/Kich-thuoc-TLP350.jpg)
Bảng Thông số Opto TLP350
![](https://banlinhkiendientu.vn/wp-content/uploads/2019/12/Bang-thong-so-TLP350.jpg)

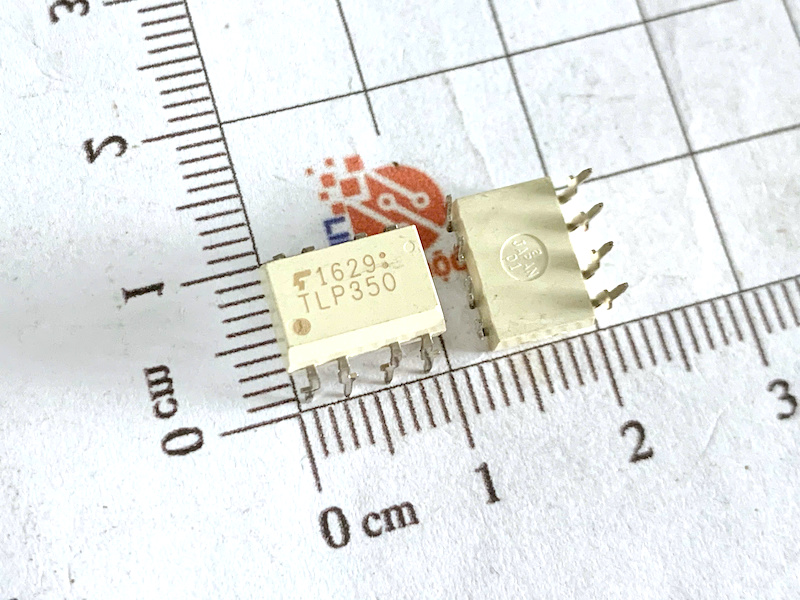

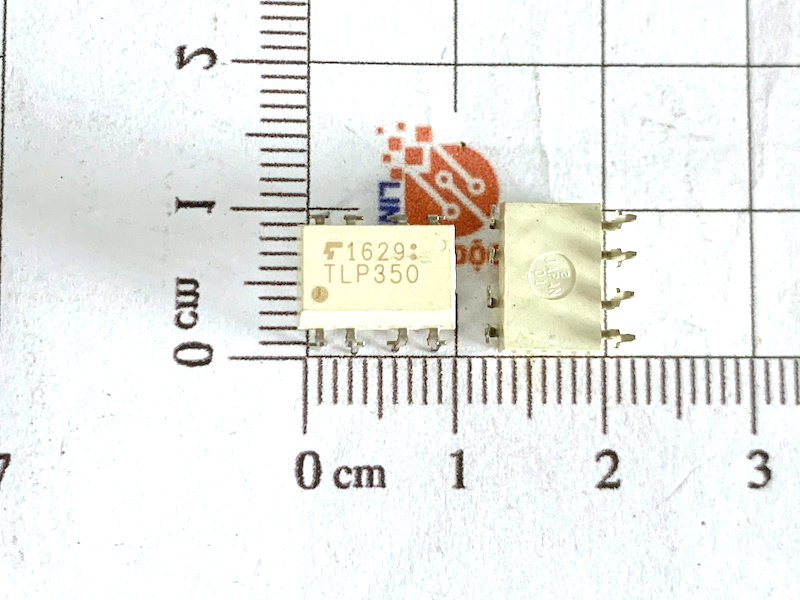

Ảnh thực tế Opto TLP350
![TLP350 DIP8](https://banlinhkiendientu.vn/wp-content/uploads/2019/12/TLP350-DIP8-1.jpg)
