TLP5751 Opto quang SOP-6

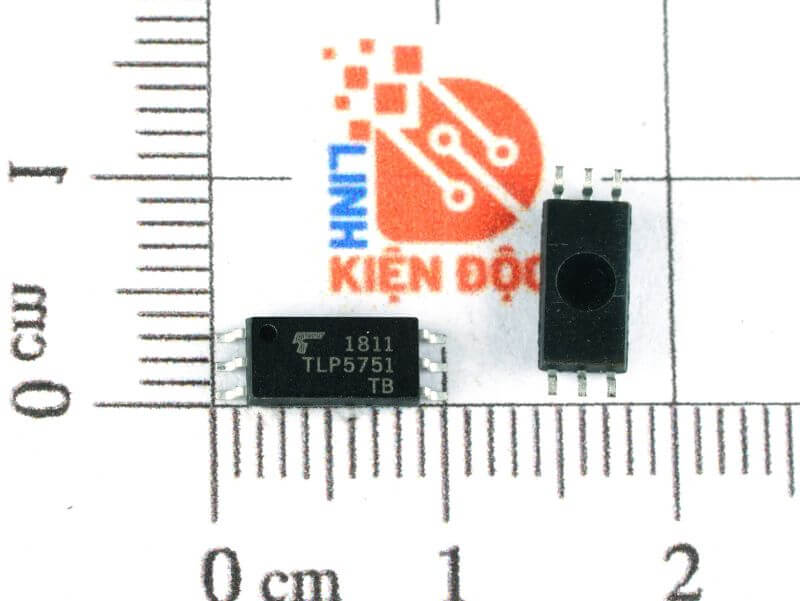

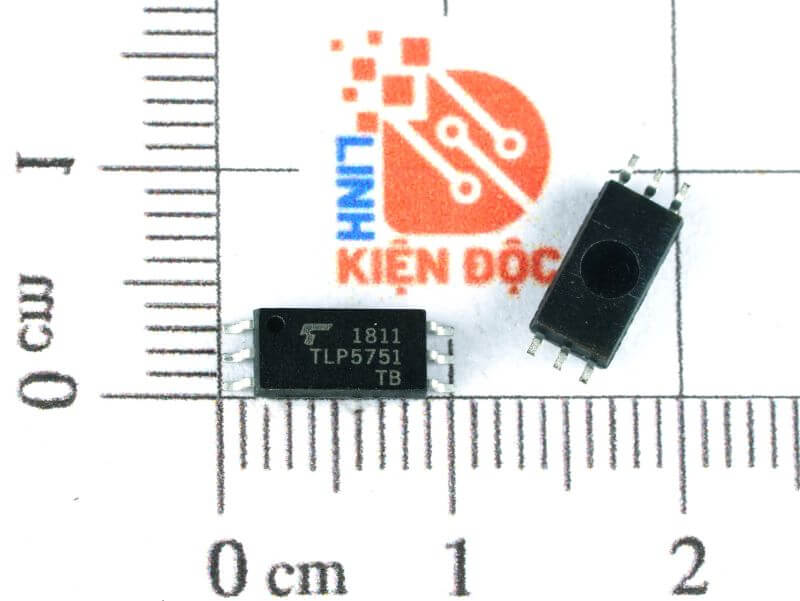

Giới thiệu Opto TLP5751

• TLP5751 là một opto cách ly quang bao gồm một đèn LED hồng ngoại và bộ tách sóng quang tốc độ cao, độ lợi cao tích hợp và được chứa trong gói SO6L 6 chân. Nó nhỏ hơn 50% so với gói DIP 8 chân và đáp ứng các yêu cầu về lớp cách điện tăng cường của tiêu chuẩn an toàn quốc tế.
• TLP5751 có tấm chắn faraday bên trong cung cấp khả năng miễn nhiễm nhất thời ở chế độ chung được đảm bảo là ±35 kV/μs. Đặc biệt, TLP5751 có đầu ra rail to rail và điều này cho phép hoạt động ổn định và hiệu suất chuyển mạch tốt hơn trong hệ thống.

Đặc tính kỹ thuật Opto TLP5751

• Mã sản phẩm: TLP5751
• Loại linh kiện: Opto
• Kiểu chân: SOP-6
• Logic bộ đệm
• Dòng điện cực đại đầu ra: ± 1,0 A
• Nhiệt độ hoạt động: -40 đến 110 độ C
• Dòng điện cung cấp: 3,0 mA
• Điện áp cung cấp: 15V đến 30V
• Thời gian trễ: 150 ns
• Điện áp olation: 5000 Vrms (phút)

Sơ đồ khối bên trong Opto TLP5751

Thông số kĩ thuật TLP5751

Kích thước Opto TLP5751

Ứng dụng Opto TLP5751

• Bếp từ và thiết bị gia dụng

• Biến tần công nghiệp

• Biến tần điều hòa

• Trình điều khiển cổng MOSFET

• Trình điều khiển cổng IGBT

Xem thêm: Các mã Opto khác

Datasheet Opto TLP5751
