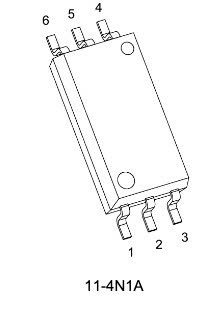

TLP5752 Opto quang SOP-6 mới

1. Giới thiệu

TLP5752 là một IC cách ly quang (opto-driver) cao tốc của hãng Toshiba, được thiết kế để điều khiển trực tiếp IGBT hoặc MOSFET trong các mạch công suất. Với khả năng truyền tín hiệu quang điện tốc độ cao và cách ly điện áp lên đến 5000Vrms, linh kiện này lý tưởng cho các ứng dụng yêu cầu cách ly mạnh, tốc độ chuyển mạch nhanh và độ tin cậy cao.

Sản phẩm dạng mới, nguyên zin, đóng gói SOP-6 (SO6L), tương thích với hàn bề mặt (SMD), thuận tiện cho sản xuất và sửa chữa thiết bị công nghiệp.

2. Đặc điểm nổi bật

– Điều khiển được MOSFET/IGBT công suất cao
– Tốc độ đóng cắt rất nhanh, phù hợp bộ nguồn chuyển mạch
– Cách ly điện áp cao: lên tới 5000 Vrms
– Khả năng cấp dòng ra lên đến ±2.5A peak
– Tương thích với CMOS và TTL logic
– Dòng LED điều khiển thấp, tiêu thụ năng lượng thấp
– Đóng gói SOP-6 mỏng, tiết kiệm không gian mạch

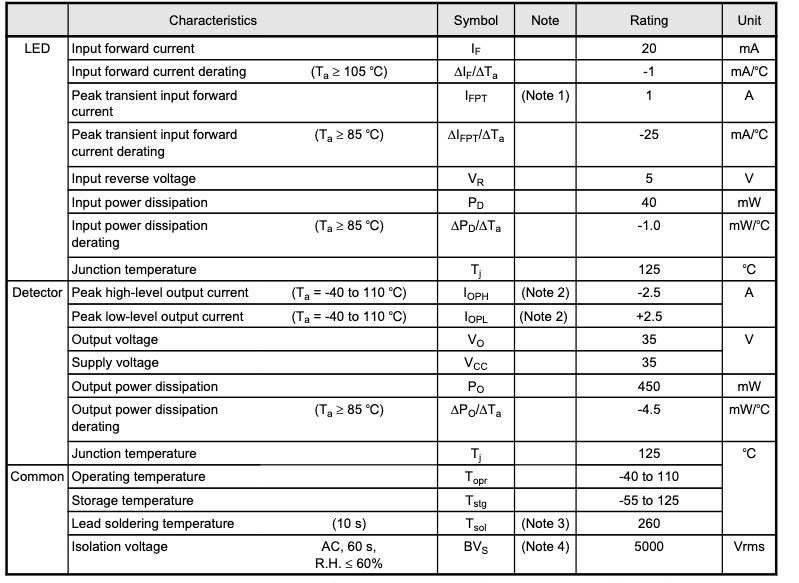

3. Thông số kỹ thuật

4. Ứng dụng

– Bộ driver IGBT/MOSFET trong mạch inverter, UPS
– Nguồn xung, bộ nguồn công suất cao
– Điều khiển động cơ, servo, hệ thống tự động hóa
– Biến tần, sạc xe điện, thiết bị năng lượng tái tạo
– Ứng dụng yêu cầu cách ly tín hiệu điều khiển và công suất

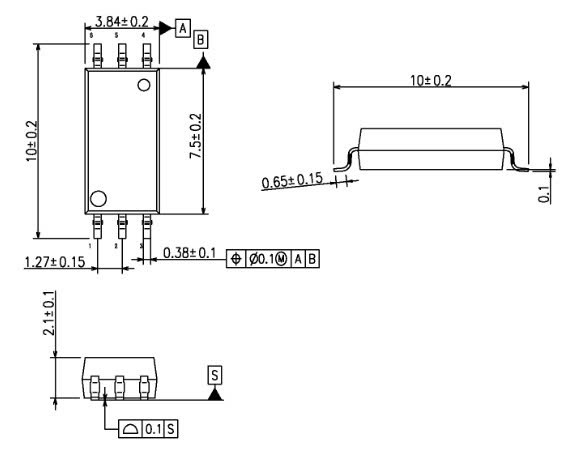

5. Kích thước

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet
