TLP701F Opto quang SOP-6
15,000₫
Mã sản phẩm: TLP701F
Loại linh kiện: Opto
Kiểu chân: SOP-6
Hình thức: Mới
Tình trạng: Còn hàng
Vị trí: 37-21
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Mô tả Opto TLP701F:
- TLP701 bao gồm một điốt phát sáng GaAℓAs và bộ tách sóng quang tích hợp.
- Thiết bị này là gói SDIP 6 đầu. TLP701 nhỏ hơn 50% so với DIP 8 chân và đáp ứng các yêu cầu về lớp cách điện tăng cường của tiêu chuẩn an toàn quốc tế. Do đó, diện tích lắp đặt có thể giảm ở các thiết bị yêu cầu chứng nhận tiêu chuẩn an toàn.
- TLP701 phù hợp với các mạch điều khiển cổng cho IGBT hoặc MOSFET điện. Đặc biệt, TLP701 có khả năng điều khiển cổng “trực tiếp” của IGBT công suất thấp.
Sơ đồ chân Opto TLP701F

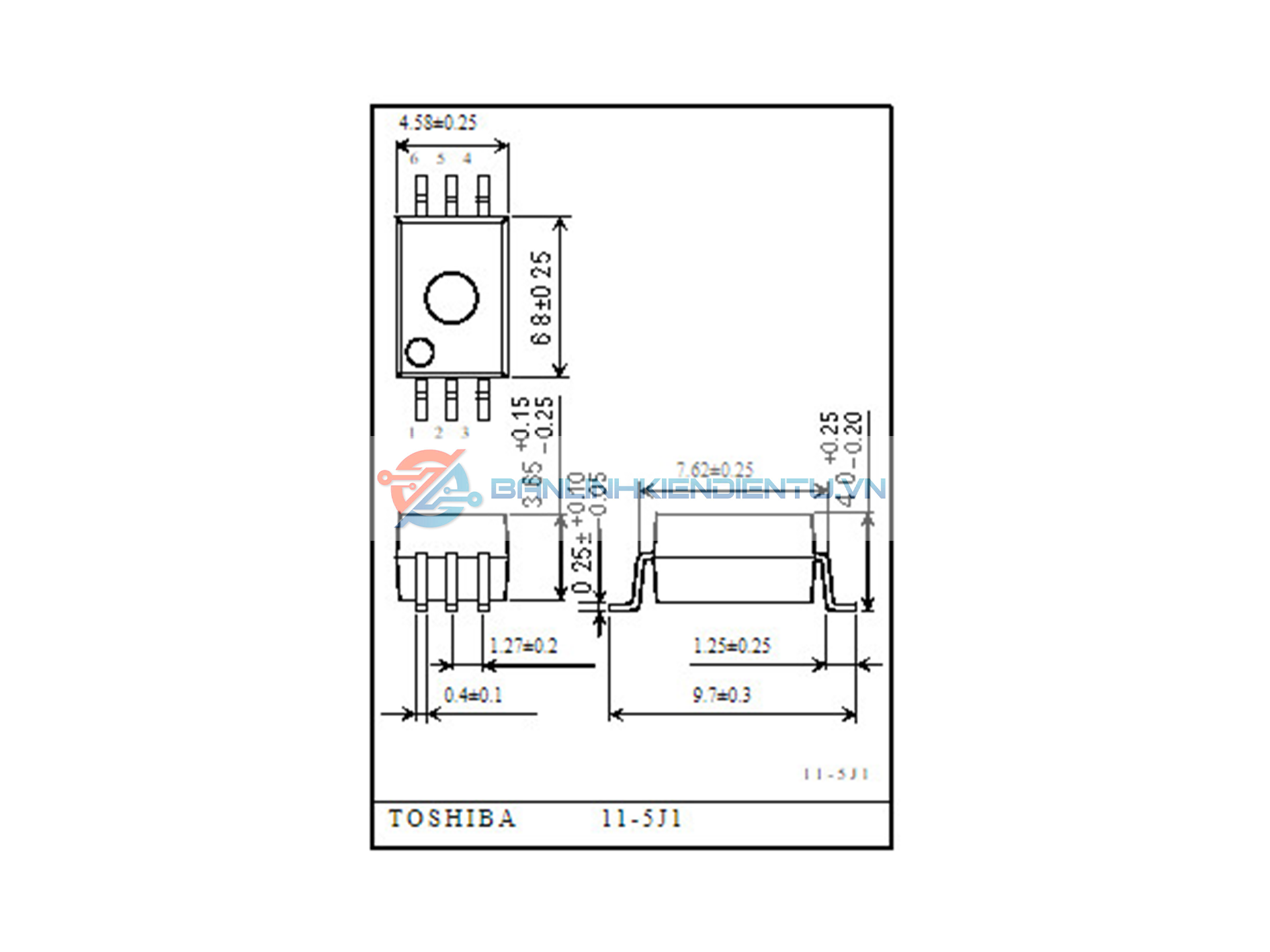

Kích thước Opto TLP701F
Thông số Opto TLP701F
• Dòng điện đầu ra đỉnh: ±0,6 A (tối đa)• Đảm bảo hiệu suất trên nhiệt độ: −40 đến 100°C
• Dòng điện cung cấp: 2 mA (tối đa)
• Điện áp nguồn : 10 đến 30 V
• Ngưỡng dòng vào: IFLH = 5 mA (tối đa)
• Thời gian chuyển đổi (tpLH / tpHL): 700 ns (tối đa)
• Miễn nhiễm nhất thời chế độ chung: ±10 kV/μs (phút)
• Điện áp cách ly: 5000 Vrms (phút)
Ứng dụng Opto TLP701F
- · Biến tần công nghiệp·
- Biến tần cho điều hòa không khí·
- Ổ đĩa cổng IGBT/Power MOS FET
Xem thêm: Nhiều sản phẩm Opto khác tại đây
