Mô tả Opto TLP714F

• ·      TLP714F là bộ ghép quang trong gói SDIP 6 chân bao gồm điốt phát sáng hồng ngoại (LED) GaAℓAs được ghép nối quang học với chip IC bộ tách sóng quang tốc độ cao, độ lợi cao tích hợp. Nó cung cấp hiệu suất và thông số kỹ thuật được đảm bảo ở nhiệt độ lên tới 125°C. ·
•    TLP714F có kích thước nhỏ hơn về mặt vật lý so với gói DIP 8 chân và tuân thủ các tiêu chuẩn an toàn quốc tế về cách điện tăng cường. Do đó, nó cung cấp giải pháp chiếm diện tích nhỏ hơn cho các ứng dụng yêu cầu chứng nhận tiêu chuẩn an toàn.·
•  Tấm chắn nhiễu bên trong cung cấp khả năng miễn nhiễm tạm thời ở chế độ chung được đảm bảo là ±20 kV/µs. ·
• TLP714F đảm bảo thời gian trễ truyền tối thiểu và tối đa, độ méo độ rộng xung. Vì vậy nó phù hợp cho giao diện cách ly giữa IPM và mạch IC điều khiển trong ứng dụng điều khiển động cơ. Các dây dẫn của TLP714F được uốn cong để đáp ứng yêu cầu về khoảng cách giữa bo mạch PC 8 mm. ·
•   Xếp hạng tối đa tuyệt đối và đặc tính điện giống như trong TLP714.

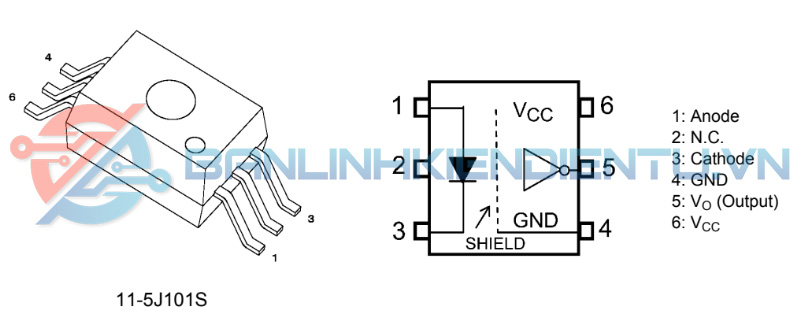

Sơ đồ chân Opto TLP714F

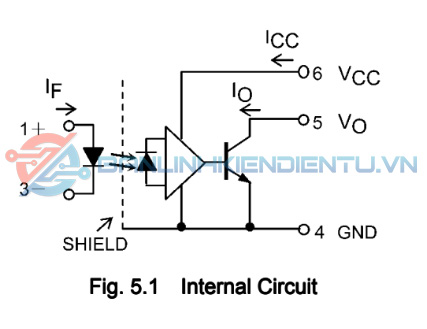

Mạch bên trong TLP714F

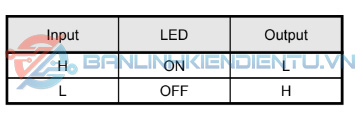

Bảng chân lí TLP714F

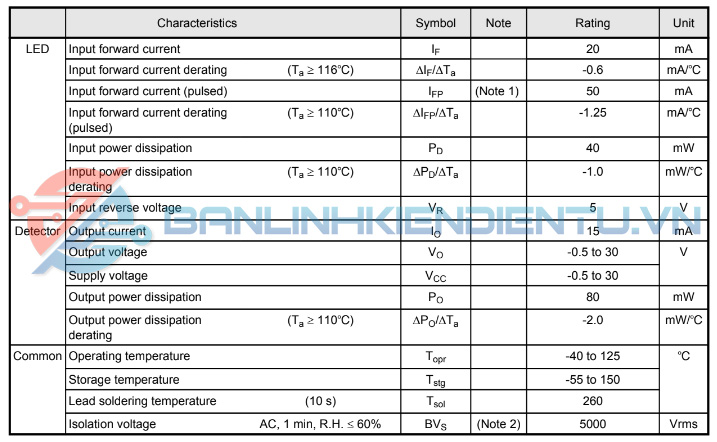

Thông số kĩ thuật TLP714F

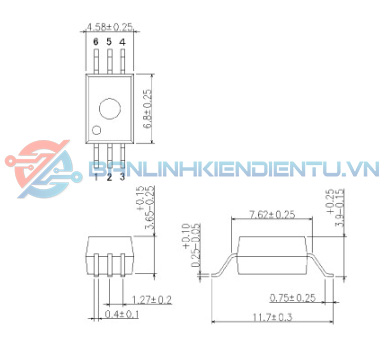

Kích thước Opto TLP714F

Ứng dụng Opto TLP714F

• · Cách ly tín hiệu mô-đun nguồn thông minh.
•   Tự động hóa nhà máy (FA)·
•   Biến tần bán dẫn.

Xem thêm: Nhiều sản phẩm Opto khác tại đây.

Ảnh thực tế Opto TLP714F

Datasheet của Opto TLP714F
